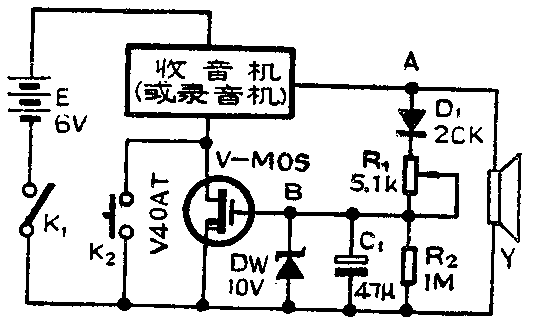

如果在收音机或录音机电源电路中加装上我设计的这个自动关机电路，可以使你的收音机或录音机具有如下控制功能：如附图所示，首先将原收音机电源开关K\(_{1}\)接通，此时由于V—MOS管未导通，内阻无穷大，所以收音机电源电路不接通，收音机不工作；按住开关K2（K\(_{2}\)为新设的一个按钮开关），使K2接通，此时收音机电源电路接通，收音机开始工作。转动调谐旋钮，使收音机收到你所需要的一个电台，扬声器发声，此时从扬声器端取出的信号，经D\(_{1}\)整流、R1衰减，得到一个直流电压。此电压加V—MOS管栅极，使V—MOS管导通，这时电路处于自锁导通状态，此时可松开K\(_{2}\)，K2断开，但收音机则能一直保持放音状态。即使收音机暂时没有信号输出，A点信号电压为零，由于C\(_{1}\)两端已充满的电荷不能马上放完，B点在一段时间内仍保留有一个正电位，所以V—MOS管一直处于导通状态，不会因节目之间有短暂的间隙而使V—MOS管截止；当电台播音停止，或节目之间停顿超过1分钟时，由于电容C1两端的电压已放电完毕，V—MOS管截止，收音机电源电路被切断，播音就停止了。如果需要重新播音，应再按一下K\(_{2}\)。从上面分析可以看出，这个播音自动关机电路很简单，也很实用，适于业余制作。
该机电路中，V—MOS管选用V40AT，这种管子内部没有设保护二极管，因此在电路中加了一个DW稳压二极管作为保护管。如果所用V－MOS管内部有保护二极管，则电路中的DW管可省去。调节R\(_{2}\)阻值，可改变C1的放电时间常数。整机调试时，可用手指按住K\(_{2}\)，收到电台播音后，调节R1阻值，使V—MOS管能导通即可。（李文华）
