近来不少城市和地区在UHF频段开播了电视节目，为了能够既收到VHF频段节目又能收到UHF频段的节目，在目前全频道电视天线还没有的情况下，必须架设两付电视天线，即一付V段天线和一付U段天线。一付天线至电视机用一根馈线，那么就要两根馈线。目前彩色电视机和一部分黑白电视机的天线输入只有一个插孔，这样在U段和V段分别接收电视节目时，就需更换天线插头。这样不但给用户带来麻烦，而且经过多次接插容易引起这些接插件的损坏。如果直接将两付天线的有源振子连接起来用一根馈线，则阻抗产生严重失配，轻者图象质量变差，严重时收不到信号而无图象。笔者实验制作一个简易天线混合器，解决了上述问题。

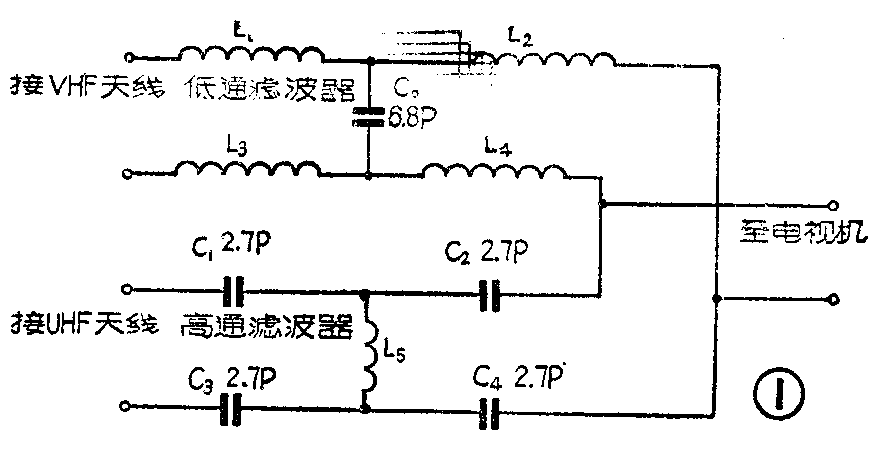

VHF频段的最高频率是223MHz，UHF频段的最低频率为470MHz，两者相差247MHz。根据两个频带相距较远的特点，设置一种由一个高通滤波器和一个低通滤波器组成的天线混合器（如图1所示），便可同时收进两个频段的节目。从图看出从VHF天线收到的电视信号，通过低通滤波器送至电视机，同样从UHF天线收到的电视信号，通过高通滤波器送至电视机，两路信号互不干扰。大多数电视机用户的天线馈线采用特性阻抗为300Ω平衡式扁馈线，因此用H型LC滤波器较为合适，其中各元件的数值是经过反复实验调试得出的：C\(_{0}\)为6.8P；C1、C\(_{2}\)、C3、C\(_{4}\)为2.7P，应选用高频损耗小的瓷介质电容器。电感线圈的绕制数据为：L1、L\(_{2}\)、L3和L\(_{4}\)是在φ3mm的圆金属棒上，用φ0.35mm高强度漆包线密绕7匝；L5是在φ3mm的圆金属棒上，用φ0.35mm高强度漆包线密绕3匝。再制作一块如图2所示的电路桥。把铜箔面清洗干净以减小介质损耗，然后把元件按照图2所示位置焊上去。因工作频率较高所以要求元件引线尽量短，最好把元件紧贴在印刷电路板面上焊接，因此印刷电路板不要打孔，将元件直接焊在铜箔面上。混合器只有安装在室外才能省去一根馈线，因此要给混合器作一个金属盒子，一来可起屏蔽作用，再者可以防雨水及风沙。可选用马口铁皮、镀锌铁皮或薄铝板等防锈的金属板制作。盒的大小可根据所选用的材料及天线的架设情况决定，因盒的大小对电气性能并没有影响。制作时为了防雨水而要求盒的密封性要好，引线的输出孔应开在盒的下方。把盒安装在天线杆靠近天线的位置上，注意盒的外壳要接地，如果天线杆是金属的，使盒的外壳与天线杆接触良好就行，如果天线杆是木质的，就要在外壳上焊一根金属导线再接入大地。
混合器依照上述步骤装好后即可使用，无需调整。利用本装置在成都市收看成都电视台（15频道）与四川电视台（2、10频道）的电视节目，V段和U段的电视信号没有发生相互窜扰。比不安装混合器时接收的质量还好一些。除了利用上述方法自制混合器外，还可以购买共用天线系统中的混合器使用，但价格贵，对一般用户是不适宜的。（陈青春）
