2．电路描述：该电路结构简单，工作可靠，关键元件IC\(_{3}\)是一个单稳态触发器，EPROM的编程条件由它及其协作电路共同提供。IC1、IC\(_{3}\)的引脚见图4。
当CPU发出写EPROM命令时，片选及RD-（代替WR-）两个低电平信号经IC\(_{1a}\)相“或”后，输出一个低电平脉冲将IC3触发，在IC\(_{3}\)的输出端Q及Q-，即可获得一对有固定宽度的正负脉冲（宽度约为50ms）。Q-端的负脉冲经过“与门”IC2加到CPU的WAIT-端，WAIT-低电平有效，使CPU进入等待状态，亦即写状态；与此同时，Q端的正脉冲经过“或门”IC\(_{1C}\)后，分别加到EPROM的PGM（即编程允许）端及BG1的基极，使PGM为高电平有效，V\(_{PP}\)因两管导通而有效，对EPROM进行写入。直到脉冲信号结束，即IC3恢复稳态为止。此时WAIT-，PGM等控制信号同时失效，V\(_{PP}\)也断开，一个单元的写入便完成了。
可见写入过程简捷，与写RAM的写入过程一样，只是时间长些。脉冲宽度主要由R\(_{1}\)、C1的取值确定，改变它们的大小即可得到不同的脉宽。C\(_{2}\)在此用来吸收读周期可能产生的干扰（与时序有关），取100P左右即可。
BG\(_{1}\)、BG2等元件组成的开关电路的通与断状态是由PGM信号来控制的，因此保证了只在编程期间+25V才加到V\(_{PP}\)端，平时通过二极管D将Vcc加到V\(_{PP}\)端，这样就避免了+25V电压长期加上，降低了损坏芯片的几率。
另外由于2732的V\(_{PP}\)脚与其OE-（输出允许）合二为一，正常读出时它起OE-的作用，编程写入时才作VPP用，因此2732写入时，＋25V电压只能以脉冲的形式加入。
3．脉宽的简易测定法：这里脉冲宽度是指每写一个字节所花的时间，要求在45～55ms之间，一般取50ms。电路装毕后，最好能测出该脉宽的具体值。前面讲过脉冲宽度主要由R\(_{1}\)、C1的大小决定，当单稳态电路IC\(_{3}\)及R1、C\(_{1}\)选定后，该脉冲的精确性与重现性也就确定了。没有示波器时，可以用如下方法来近似测出它的宽度。
程序如下。
2000 110010 LD DE，1000H；EPROM区首地址
2003 010008 LD BC，0800H；字节数。此处为2048字节
2006 EDBO LDIR； 编程（空写）
2008 C30000 JPO；
编程完毕返回监控将此程序利用MEM键输入到单板机中，并让它执行（测试时不要将EPROM插上，或关闭V\(_{PP}\)，使编程条件不能满足，以避免写入）。在程序开始执行时，用秒表计下时刻，程序执行完毕（由显示器提示）停止计时，则可由下式近似求得：
脉冲宽度=\(\frac{（秒表）记录时间}{“BC”寄存器对的初始值（字节数）}\)
本测试程序中“BC”的内容为2048，因此只要将记录时间除以2048即可得到脉宽的具体值。若按图中数值选择R\(_{1}\)、C1，则此值应在50ms上下。若小于45ms，可增加R\(_{1}\)或C1；大于55ms，应减小R\(_{1}\)或C1。
4．元件选择：图③中所有的IC均可选用74LS系列的片子，其中IC\(_{0}\)，IC2可直接利用单板机上空闲的门电路，如IC\(_{0}\)可取用U33（74LS04）中空闲的门电路（引脚见图3），IC\(_{2}\)由U25（74LS08）提供。或门IC\(_{1a～1c}\)可选用74LS32，单稳态触发器IC3可用74LS123、74LS122、74LS221等，图中给出的是74LS123，74LS221的引脚与它相同，可直接代换。
5．应用方法：使用方法非常简便。少数单元的写入与修改，可直接利用MEM键进行，同读写RAM一样。
成组数据写入时，源数据的首地址不必局限于2000H，可以根据需要任意选定。这只需利用“REG”（寄存器检查修改）键将待写入EPROM的内容的首地址、字节数及目的地址分别送入寄存器HL、BC、DE；然后执行LDIR；RSTO即可完成。但是，写入是否成功并不知道，因为写入的内容未经校验。不过这并不难解决，单板机中有现成的核验程序可以借用。在将有关地址及字节数置于各相应寄存器后，执行程序：
2800 3E01 LD A，01H；置编程校验
2802 32DA2F LD（PRFLG），A；标志
2805 E5 PUSH HL；保存源地址，目的地址及字节数，以备校验用
2806 D5 PUSH DE；
2807 C5 PUSH BC；
2808 EDBO LDIR；编程写入
280A CI POP BC；得到待校验的字节数及有关地址
280B DI POP DE ；
280C EI POP HL；
280D C3 04 06 JP CCS12B；开始校验
上述程序执行完毕，即可完成编程写入与校验工作。若将此段程序固化在EPROM的空闲区，操作就更省事了。
四、几点说明
1．新增加的电路元件可直接装在单板机的布线区，无需另外制板。
2．由于2732的OE-/V\(_{PP}\)共用，因此编写2732时，应将D与VCC断开（参照图3加装一开关K进行切换就更方便），否则不能进行正常的读操作，因为不满足读出条件。

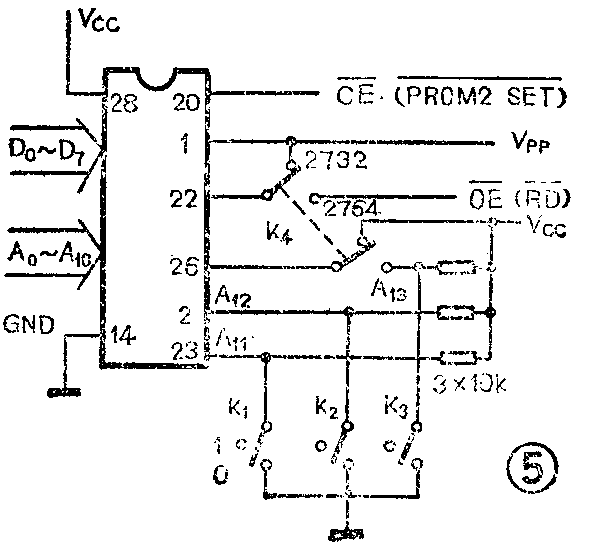

3．原来在PROM2（TP801单板机上用于读、写EPROM的插座）上读写2716是方便的，但由于改用大容量EPROM时，各种EPROM的读写控制信号不尽相同，且引脚多少有别，不便直接插入PROM2进行读写，因此可在布线区加装一个28脚的插座，见图⑤。并参照图1和图3将有关引线接上。注意图3中的K应与K\(_{4}\)配合动作，或干脆用一连动开关。
4．单板机只给PROM2留有2K字节（1000到17FFH）的地址空间，因此对2732等容量超过2K字节的EPROM编程时就需要分段进行。（郭唐惠）
