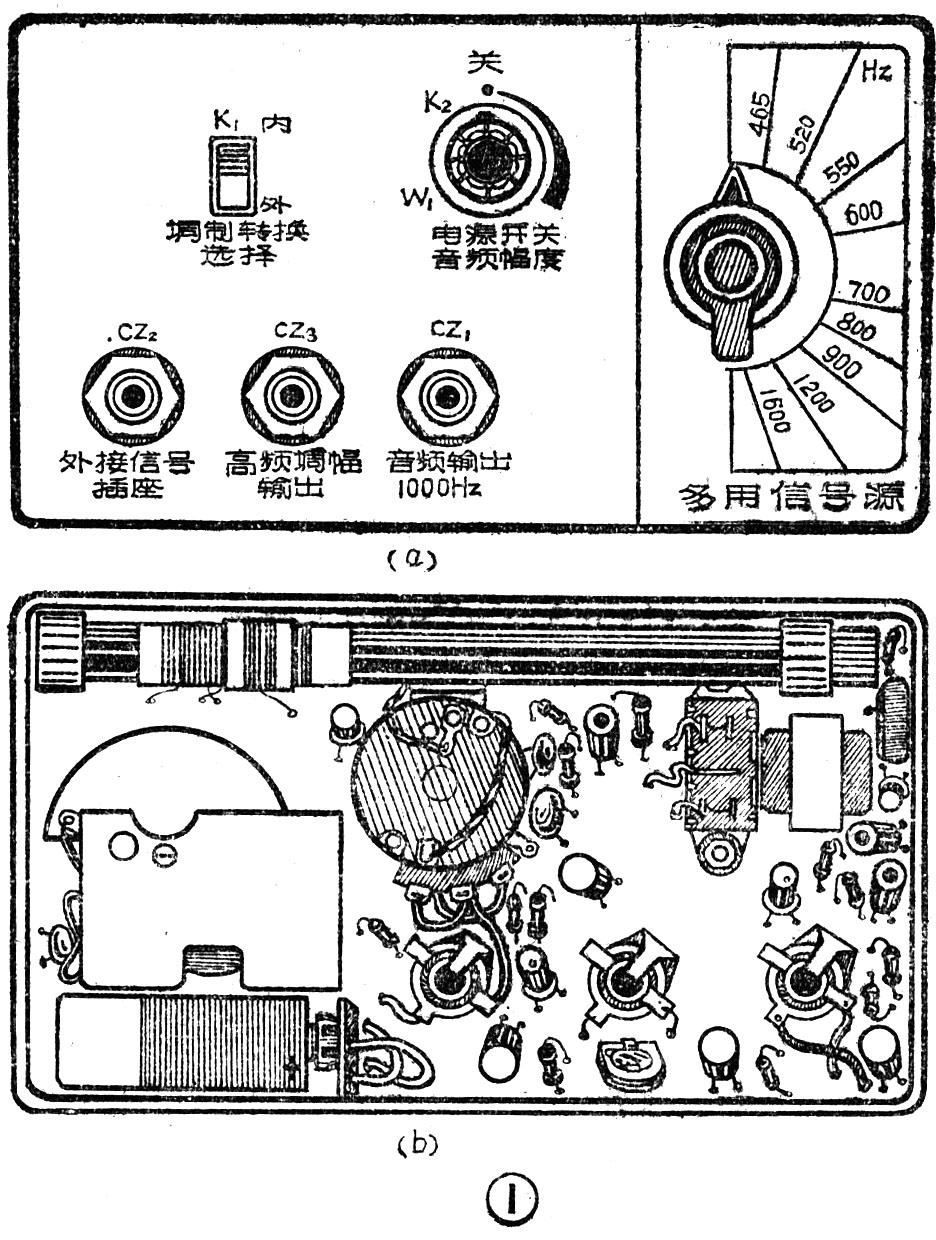

这台多用信号发生器的外形见图1，它可以单独输出1000Hz的音频信号，用以检修晶体管收音机的低放级。它所产生的高频信号经1000Hz音频信号调制后，可输出或辐射出450kHz～1700kHz连续可调的高频调幅波信号，作为收音机的三点统调及频率覆盖的调整用。通过插孔还可作为转接器，播送唱片和演奏电吉它，用普通收音机在一定的距离内就可以接收。该机体积小巧，耗电不多，效果良好，使用方便，很适合青少年电子爱好者试制，也是中小学无线电小组应有的仪器之一。
电路原理
多用信号发生器的电路图见图2所示。整机由音频振荡、高频振荡和调制三部分所组成。
1．晶体三极管BG\(_{1}\)、变压器B1及C\(_{1}\)等，组成共基极电感三点式固定音频振荡器。其回路的固有振荡频率fo设计为1000Hz，其谐振电容C\(_{1}\)的数值可用下式算出
C\(_{1}\)=\(\frac{25360}{f}\)o\(^{2}\)L（μF）（由f\(_{o}\)=1;2π\(\sqrt{LC}\)一式导出的简便式）
式中L为推挽输出变压器B\(_{1}\)的初级线圈L1的电感，测定值约为250mH。当f\(_{o}\)为1000Hz时，C1的容量应为0.1μF。当拨动开关K\(_{1}\)在①位置时，音频信号经变压器耦合，由B1的次级线圈L\(_{2}\)输出。将高阻耳机插入插座CZ1中，调节W\(_{1}\)，可听到1000Hz的音频信号声。当不插耳机时，则此信号经C4、R\(_{5}\)加到BG2的基极，作为高频信号的调制信号。
2．由BG\(_{2}\)2、C\(_{7}\)等组成高频振荡电路。经过1000Hz调制后的高频调幅波信号由磁棒B2上的线圈辐射出去。
3．将K\(_{1}\)拨在②位置。由BG3、BG\(_{4}\)组成两级音频放大。它的输入阻抗很高，输出阻抗很低，是个很好的阻抗变换器。由插座CZ2输入的外调制信号经BG\(_{3}\)放大后由C9耦合到BG\(_{4}\)的基极。再次放大的信号经C10等耦合到BG\(_{2}\)，调制后的高频调幅波由天线向外辐射。配合普通收音机使用，可实现一定距离内的无线转放唱片、语言或电吉它演奏等。
元件选择
BG\(_{1}\)、BG2采用硅管3DK3或其它型号硅管，β值要求在100左右。BG\(_{3}\)、BG4采用锗管3AX21或其他锗管，β值可在80左右。C\(_{1}\)要求用涤纶电容以保证音频振荡频率f0的稳定。C\(_{5}\)、C6宜用瓷片电容。插座CZ\(_{1}\)、CZ2及插头均选用直径为5毫米的那种。C\(_{7}\)是容量为270P的空气单连可变电容器。B1为半导体收音机通用的推挽输出变压器，如B408型，初级线圈L\(_{1}\)电感约为250mH，反馈点接在中心抽头，次级L2阻抗为8Ω。B\(_{2}\)系用φ10×120mm的圆形磁棒，见图④所示，用φ0.07×7的多股纱包线绕制的L3为75匝，L\(_{4}\)为15匝，L4最好绕在L\(_{3}\)上，形成紧耦合，这样容易起振。整机耗电大约只有6mA，可采用6V积层电池。另外，还需备一个带5mm插头的高阻耳机，便于插入CZ1以便检查音频振荡器1000Hz是否工作。

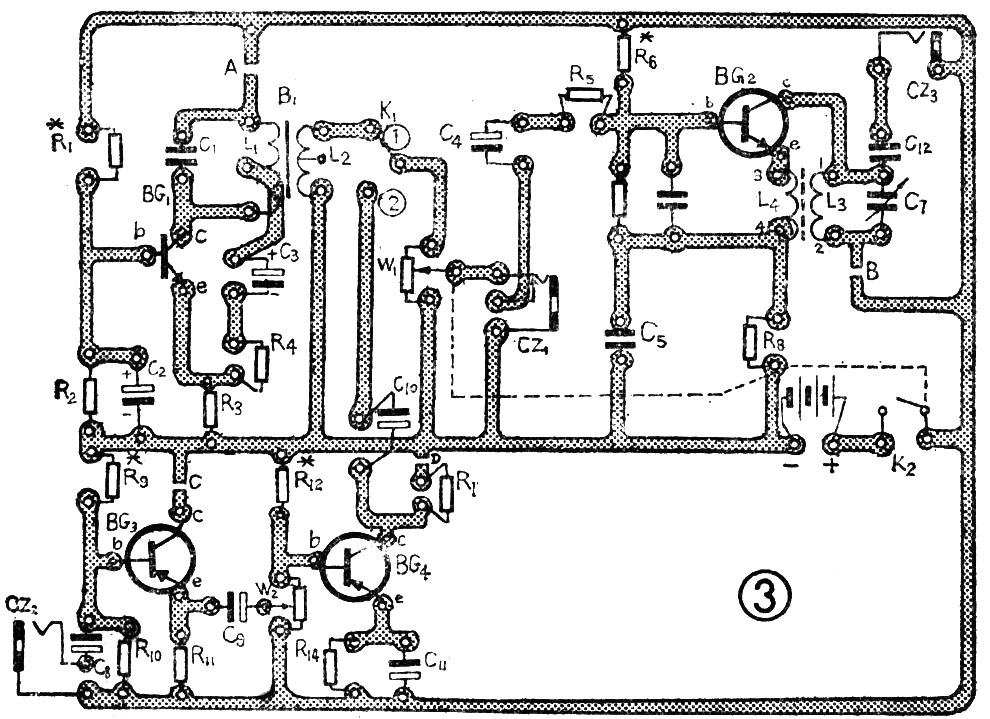

另外，找40厘米长的两根软线，一端接上5毫米的插头，另一端接上两支表笔，供在测试检修时使用。其整机印刷线路板见图3所示。
调试与使用
（一）工作点的调试。经检查焊接无误后，接通电源K\(_{2}\)，在图2中A、B、C、D打“X”处分别接入直流电流表，分别调有关电阻R1、R\(_{6}\)、R9、R\(_{12}\)，使各管的工作电流约在1.5～2毫安。调好后，将A、B、C、D各处用锡焊通。将K1置于①处，在CZ\(_{1}\)处插入高阻耳机，此时可听到1000Hz的音频声。如有示波器，可从CZ1用带表笔的抽口线接到示波器的Y输入和地，看1000Hz的波形是否完好。如不失真，则此音频振荡器即可用于检查收音机的低放部分。
（二）频率刻度盘的刻制。CZ\(_{1}\)插口处空着，接通电源，信号发生器产生450～1700kHz的调幅波。找一个成品收音机，接上电源，并把频率刻度放到550kHz位置。调信号发生器上C7旋钮，使收音机发出1000Hz的声音最响，这时在信号发生器面板上刻下550kHz的标记。其他几个频率的刻度方法同上，一般可刻550、600、700、800、900、1000、1200、1600kHz几点。然后把信号发生器的频率移到低端某一点，如果这时在成品收音机的刻度范围内都能听到1000Hz的声音，说明低端此点频率为465kHz，记下此点刻度标记。
使用时，从CZ\(_{1}\)插座引出两表笔，从推挽输出级到前置放大级分别跨接在各管的基极b与发射极e之间，在喇叭中应发出1000Hz信号声，说明收音机低放部分的工作正常。
如CZ\(_{1}\)空着，由CZ3外接插头，则从插头可引出465kHz和高频调幅波，可用来检修收音机中放和高放部分；如在CZ\(_{3}\)处不接插头，可用B2线圈所辐射出的电磁波检修调试晶体管收音机。
如只在CZ\(_{2}\)上插入电唱或电吉它的插头，当K1拨在②位置时，把附近收音机频率放在相应位置上，从此收音机中能听到音乐或优美动听的吉它乐曲声。但要注意避开收音机正在播音的频率，以免干扰附近正常收听广播。(门树义)
