此种节电器节电率高、运行可靠、线路简单、综合效益好。基本原理是改变交流运行的不合理工况。本文以杭州无线电元件三厂制造的WJ型电容式节电器为例，介绍工作原理与元件选用。

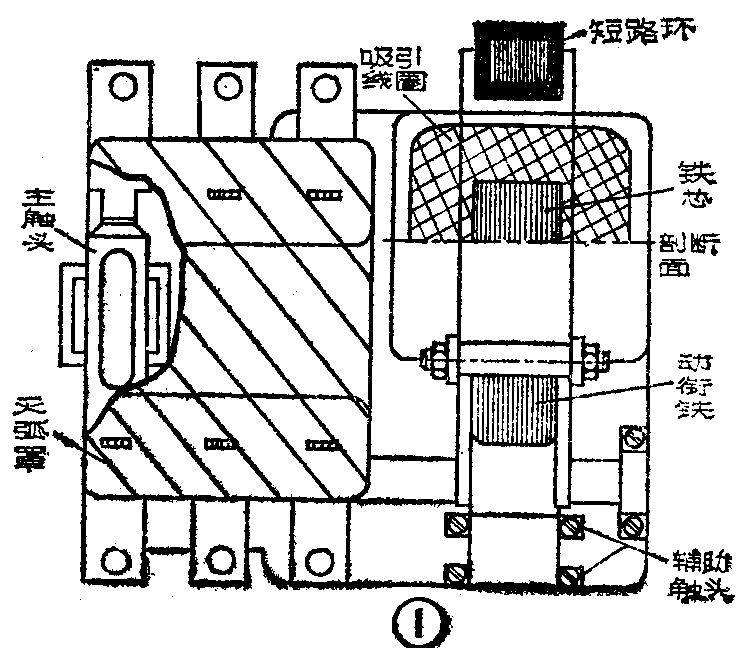

1．节电原理：见图1，交流接触器在交流运行时，其吸引线圈施加正弦电压，铁芯被方向与大小周期性变化的电流反复磁化，磁滞与涡流所产生的铁损占总能耗的40％左右。此外，为了减小交变磁通引起的衔铁振动，磁铁内均加入短路环，利用短路电流的滞后效应，产生一个与主磁通成90°相角差的副磁通，使合成磁通的交变分量减少，吸持力趋向平稳。短路环中的损耗占51％。除去上述二项损耗，线圈所耗能仅为9％左右。现将吸引线圈改为直流运行，就可以免去磁滞损耗与短路环损耗，同时线圈耗能也略有下降，节电率可达90％～98％。
2．性能特点：节电器不仅有很高的节电率，还具有以下优点：（1）消除噪声。改为直流运行后，可做到无声运行。（2）延长交流接触器的寿命。主触头振动消除后，磨损自然减少；而且线圈工作电流减少后，温升降低，老化寿命也提高。（3）吸合可靠性好。当电网电压下降到额定值的60％时，也能可靠吸合与保持。（4）改善电网的功率因数。节电器内的容性负载能对线圈的感性加以补偿，因而功率因数有所提高。

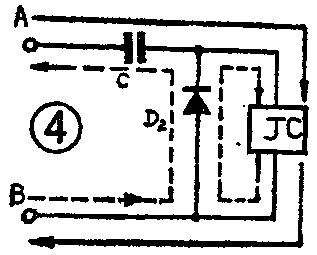

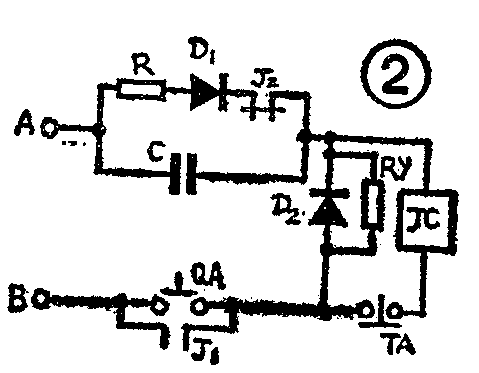

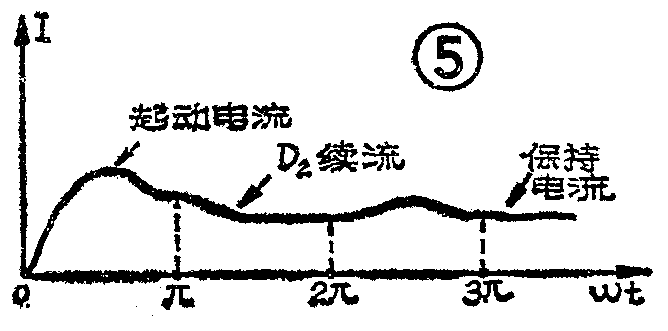

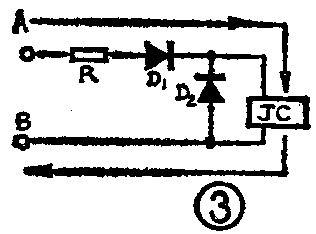

3．电路原理：电原理如图2所示。图中A、B为电源输入端；QA为启动按钮，TA为停止按钮；J\(_{1}\)为接触器的常开触头，J2为常闭触头；Jc为吸引线圈；R为节电器的限流电阻；D\(_{1}\)、D2为整流二极管；R\(_{y}\)为压敏电阻；C为降压电容。按下启动按钮QA，设在此期间回路加上若干周期的正弦电势。当某一瞬间，A为正B为负，电流经R、D1、J\(_{2}\)、Jc、TA、QA流通，如图3实线所示，线圈电流波形如图5中0～π段所示；过π点后，A为负B为正，D\(_{1}\)支路反偏截止，电流改由QA、D2、C支路流通；同时，线圈J\(_{c}\)的电流有保持原方向流动的趋势，如图4虚线所示。在D2导通时，恰能为线圈提供续流通路，此时线路中两部分电流的流向见图4虚线。流过线圈的电流波形如图5中π～2π段所示。以后的若干周期内，线圈电流是与0～2π波形相似的脉动直流。交流接触器吸合后，触头J\(_{1}\)接通，代替了QA，J2断开，R、D\(_{1}\)支路被切断，由电容C提供保持电流，线圈电流幅度减小，方向仍与起动时相同。保持电流的流向仍如图4的实线、虚线所示。并联在线圈Jc两端的压敏电阻Ry的作用是吸收线圈产生的过高反电势。
4．元件选用：
（1）限流电阻R：R、D\(_{1}\)支路为接触器线圈的直流启动提供适当大小的电流，启动电流一般取线圈交流工作电流的五倍至十倍，IQ=（5～10）I\(_{j}\)（安培）。式中：IQ—启动电流；I\(_{j}\)—线圈标称交流工作电流有效值；信率系数—小型接触器选5～7，大型接触器选8～10。
对于半波整流有：R=0.45I\(_{Q}\)-r（欧姆）。式中，U—电源电压；r—线圈直流电阻；R—限流电阻，当算得R＜0或R《r时，可省去不用。由于启动回路的工作时间十分短促，R的散热功率按PR＝0.05·I\(^{2}\)Q·R选取。
限流电阻R的计算实例：CJ\(_{12}\)—400／3交流接触器，Ij=1.05A，r=4.58Ω，则R=0.4510×1.05A-4.58Ω，算得电源220V时，R=4.85Ω，取标称值5Ω，P\(_{R}\)=25W；电源380V时，R=11.7Ω，取标称值10Ω，PR取50W。
（2）启动二极管D\(_{1}\)：D1的标称电流值：根据硅二极管在0.12秒内允许过载5倍的规定，其正向电流可按启动电流的1／5选用，即I\(_{Q}\)／5=（1～2）Ij，也即线圈交流工作电流值的1～2倍。D\(_{1}\)的耐压值应有充分余量，在电源220V时，选用耐压800V；在电源380V时，选耐压1000V。
（3）降压电容C：实验证明，当衔铁吸持力矩与交流运行相等时，电容值与I\(_{j}\)有如下关系：U=220V时，C≈7·Ij（μF）；U=380V时，C≈4·I\(_{j}\)（μF）。电容的额定电压取交流500伏。
（4）续流二极管D\(_{2}\)：流经D2的电流有两部分：一是线圈的续流电流，取值约为线圈的保持电流；二是电源负半波时经D\(_{2}\)向电容C的充电电流，两部分之和略小于2Ij，现取（3～5）I\(_{j}\)。D2耐压等级应高于D\(_{1}\)，当电源220V时，选1000V；当电源380V时，选1500V。
电容器如选用一般无线电弱电电路用的电容，极易击穿或爆裂，因这类电容使用于强电交流电路时，其交流耐压值还不到直流电压标称值的20％。按合用条件推算，交流380V时，直流耐压应大于2kV才行。
二极管应优先采用扩散合金法制造的N型硅管，该厂采用加厚硅片的2CZ25系列管、具有过载能力强、体积小、成本低的优点。

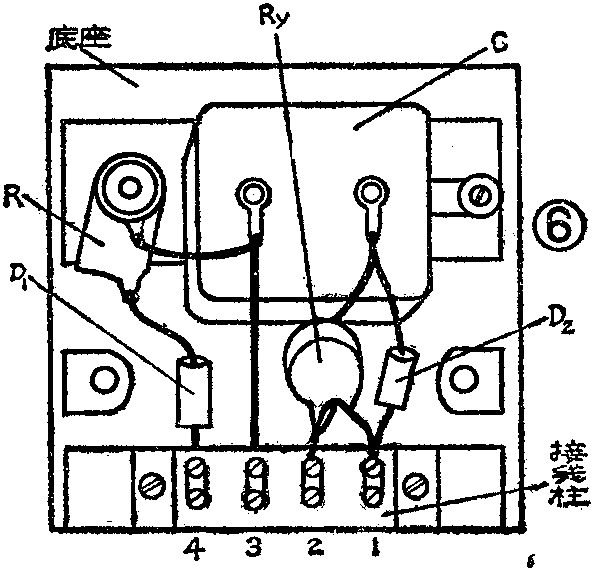

该节电器结构见图6。(严杭生 姚家治)
