业余制作平板型扬声器音箱

平板型扬声器是一种平面驱动振动板式的低音扬声器，它的声辐射面呈平板状，性能较优异。用平板扬声器制作的音箱，外形美观、音色优美，常常与高档的放音系统相配合作用，这种音箱在国外已颇为流行。目前国内已有些厂家开始生产这种扬声器，本文向读者详细介绍平板型扬声器箱的业余制作方法。

所谓平板型扬声器，并不是说整个扬声器的形状象一块平板状，在这里是指它的振膜的运动方式象一块平板在平行运动。它与一般锥形纸盆扬声器相比，具有如下特点：

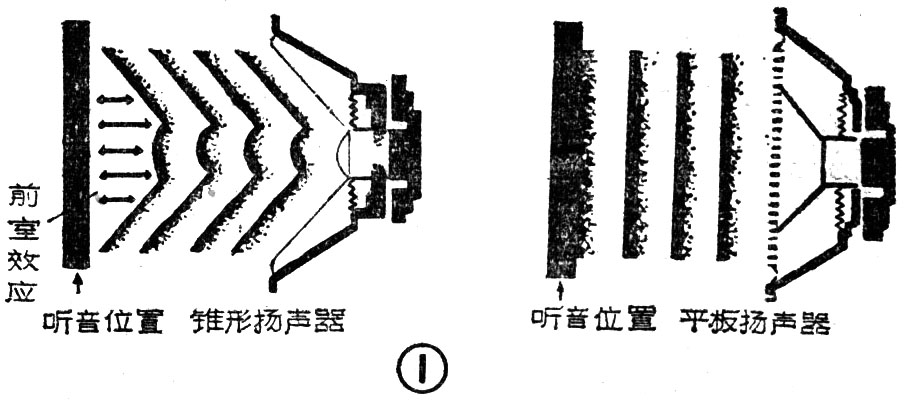

1．锥形纸盆扬声器和平板型扬声器的振膜推动方式示意图见图1。可以看出，锥形纸盆扬声器由于纸盆呈锥体状，声波在传递时，纸盆锥体上的每一个点都是一个点声源，这样，声波在纸盆前面的空腔中就会互相干涉，使频率特性变坏，反映在声压频响特性曲线上就是出现峰与谷。这就叫前室空腔效应。前室空腔越深，峰越尖锐，频响特性变得越坏。平板型扬声器由于振膜运动呈活塞式，是平行运动的，不存在前室效应，所以频响特性很平坦。

2．锥形纸盆扬声器纸盆锥体的张角不能太大，也不能太小。张角大小时锥体空腔加深，频响变差；张角太大时纸盆刚性不好，振动时容易产生畸变，失真加大。平板型扬声器则没有上述两个缺点，它没有前腔效应，电声转换系统的刚性也较好。

3．平板型扬声器的相位特性较好。我们知道，平板型扬声器的振动膜是一个平面，振动膜上各个点声源到达聆听者耳朵的相位是一致的（见图1），因此聆听时乐音层次清晰，各声源定位效果较好。锥形纸盆上各个点声源发出的声音是相互干涉的，相位特性较差，使人感到临场感不好。

4．平板型扬声器产品一致性好，纸盆扬声器则不容易做到这一点。

本文介绍的音箱是一个二单元组合扬声器箱，低音单元采用深圳市深华电子有限公司生产的飞镝牌YDP—200A型（8英寸）平板扬声器。这种扬声器的主要技术性能为：额定功率10瓦；额定阻抗8欧；谐振频率fo≤50赫（实测小于45赫）；频率响应fo～7000赫（实测频率高端都不低于9000赫）；谐波失真小于5％；灵敏度87±2分贝。

音箱的高音单元采用YD—76球顶型高音扬声器，它的频响为2500赫～20千赫。

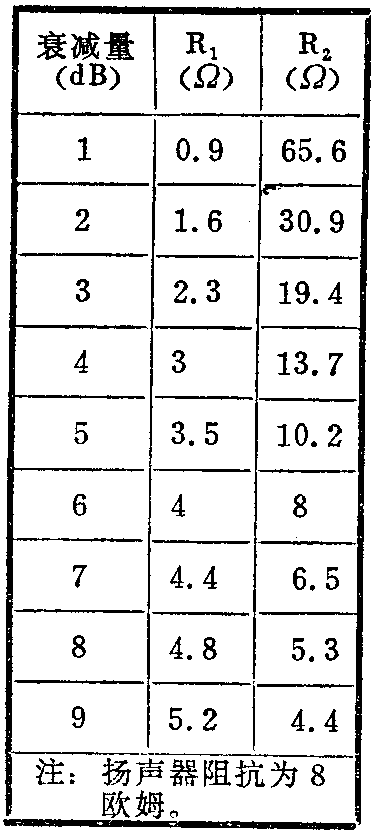

根据高、低音扬声器单元的频响特性，该音箱的分频点选择在3000～3500赫之间即可。分频电路选用图2形式。由于平板型低音扬声器的灵敏度比球顶型高音扬声器的灵敏度低，因此在分频电路中接高音扬声器的一端要串接衰减器。一般说来衰减量可选择在2～3分贝。如果要求音箱的低音效果更明显些，衰减量可适当增加一些。衰减量的选择见附表。

分频器中的电容器采用无极性的。电感线圈L的线径不要小于0.9毫米。

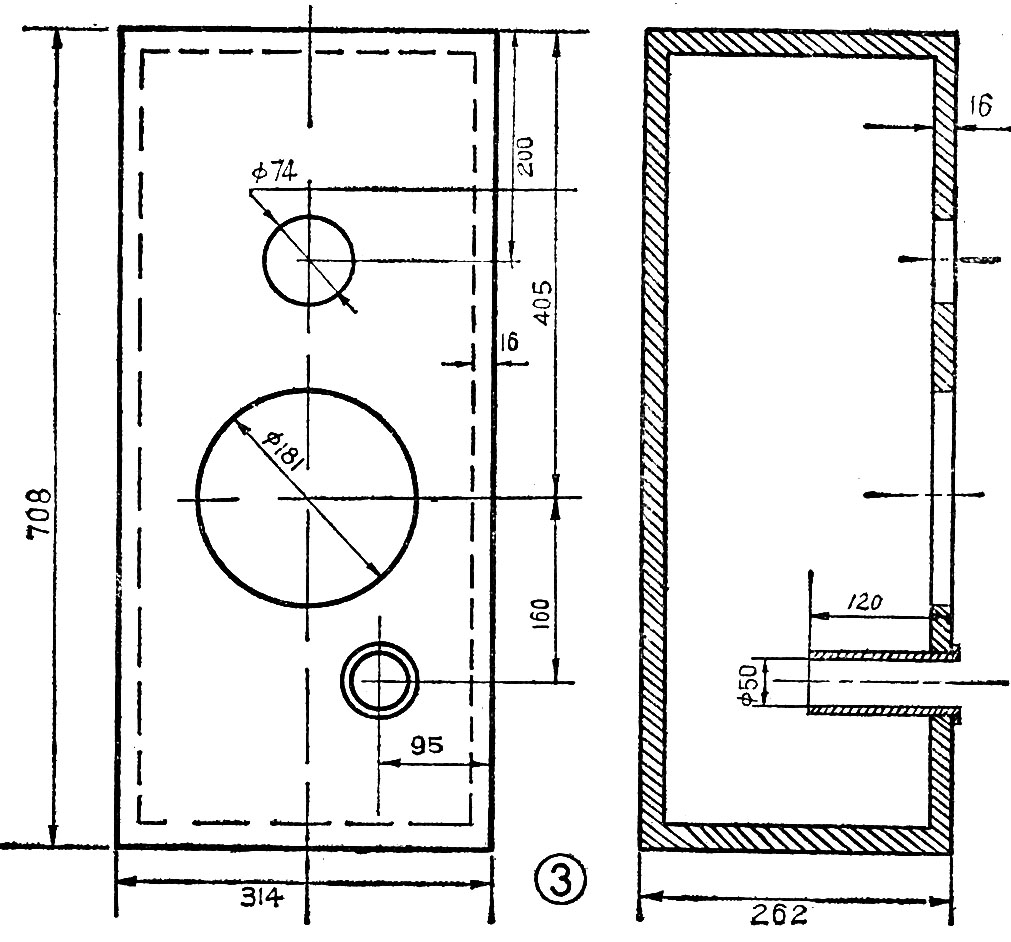

1．整个音箱的尺寸可参考图3加工。要想充分发挥音箱的低音效果，所用木板的厚度不得小于10毫米。

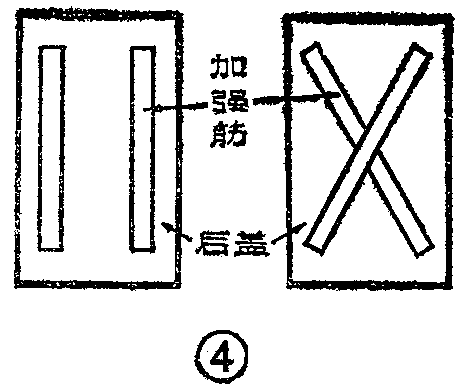

2．音箱后盖板的里侧应参照图4所示的两种方案加设加强筋，以免音量加大时后盖颤动产生异常的声音。

3．在音箱的内壁上应粘贴上吸音材料，如玻璃纤维、泡沫塑料、粗毛毡等。

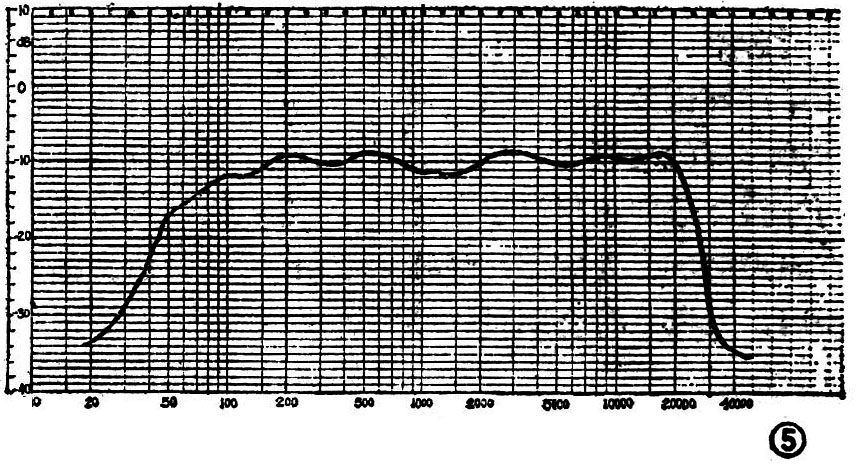

图5为音箱的频率特性曲线，可供参考。该音箱的额定阻抗为8欧，与它相配用的扩音机或收录机的输出阻抗也应为8欧。另外，有些自制的或从市场买的质量较差的扩音机，开机时冲击电流较大，容易损坏音箱，应引起注意。有关音箱及套件的邮购办法请见本刊今年第1期第48页的邮购消息。(郭诚忠 李文锋)
