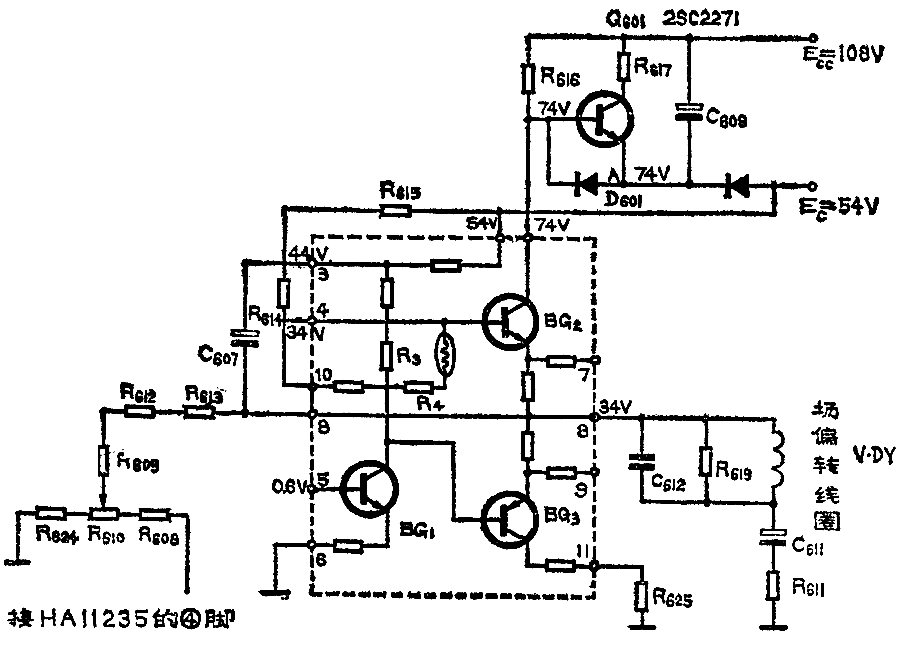

厚膜电路HM6232用在日立CTP—236D、CRP—450D、福日HFC—450等彩色电视机上，是场输出的主要部件，其电路如下图所示，图中虚线框内为厚膜电路HM6232，Q\(_{6}\)01为泵电源管。该厚膜电路在外电源突然升高很多，或泵电源电路有故障而保护电路来不及反应起保护作用时，很容易损坏。下面介绍其检修步骤：
1．先测量HM6232的⑤脚是否有0.6V的直流电压，如果测出⑤脚电压偏离正常值很多，原因可能有两个：一是集成电路IC\(_{7}\)01（HA11235）中场振荡部分电路有故障；二是HM6232中的场推动级有故障。为了区分故障部位，可将HM6232的⑤脚与电路板脱开，再测量电路板上该点电压，如果此时电压正常，说明故障在推动级，把厚膜电路从电路板上取下来，推动管BG1（2SC2802）损坏后可用3DG6或3DG4代换。代换后如果光栅的线性或幅度不正常，说明代换管与原管的性能有差别，可反复调节影响线性的有关电阻R\(_{611}\)、R609及幅度调节电阻R\(_{61}\)0，直到光栅正常为止。
2．测量HM6232的①脚电压，其正常值为74V。（1）若①脚电压比74V高且接近108V时，有两种可能:一是场输出管BG\(_{2}\)的集电极连线断开或其BG2的ce结开路；二是泵电源管Q\(_{6}\)01极间击穿，使场输出管BG2、BG\(_{3}\)的电流增大、管子发热，工作不正常。（2）若①脚电压降低且接近54V时，一般是泵电源管Q601开路或处于截止状态所引起的。
3．如果测量⑤脚、①脚电压都基本正常，而光栅仍不正常时，可再测量⑧脚电压。若⑧脚电压正常，且②、③、④脚电压也基本正常，这时要详细检查场偏转线圈V·DY及C\(_{612}\)、C611、R\(_{611}\)有无异常。线性调节电阻R611是负反馈量的决定电阻，其电阻值只要增加几Ω就会使场幅度减小很多，并且线性明显变差。若⑧脚电压与正常值相差较大，且②、③、④脚电压也异常，这时再测量脚电压，此脚电压正常时不到0.1V，如果脚电压出异常，电阻R\(_{625}\)又无开路或变值现象，HM6232损坏的可能性很大。先将厚膜电路从电路板上取下来，再测量电路板上各脚焊接点上的电压，如果这时所测得的结果正常，说明HM6232已损坏，必须对其作详细的检查。先检查输出管BG2、BG\(_{3}\)，当BG2、BG\(_{3}\)有击穿损坏时，会使⑧、④脚电压异常。再检查其发射极电阻R1、R\(_{2}\)有否开路或变值现象，若是电阻因电流过大使其烧断的话，可从外表看到有烧焦的痕迹。最后测量BG2、BG\(_{3}\)基极间的电阻，其阻值应在300Ω左右，此值过大或过小都会使BG2、BG\(_{3}\)工作不正常。
4．HM6232损坏后可进行如下修复：如果发射极电阻R\(_{1}\)、R2已断裂开路，可用同规格的电阻进行代换；如果BG\(_{2}\)、BG3基极间的电阻R\(_{3}\)、R4开路，可用一个2CP12的二极管并接在BG\(_{2}\)、BG3的基极之间。输出管BG\(_{2}\)（2SD401A）属NPN型大功率硅管，损坏后，可用DD01C代换，BG3（2SB546）属PNP型大功率硅管，损坏后，可用CD77—2C代换。代换前先把损坏管的基极，发射极焊脱，并将其引线剪短，以免和代换管相碰，再把代换管的基极和发射极焊在原管的基极和发射极位置上，如果能把损坏管的集电极也焊脱，并把损坏管从厚膜板上取下来，则代换时更方便。如果损坏管是BG\(_{2}\)，则代换管的集电极焊在①脚，如果损坏管是BG3，则代换管的集电极焊在脚。虽然代换管的体积比原管体积大得多，但只要代换后HM6232在电路板上能放得下，对整机是无影响的。
如果手头没有CD77—2C管，一时又难以买到，也可用PNP型大功率锗管3AD50C（或3AD6C）试试。因为3AD50C与2SB546A的参数，如ce结的反向电阻、BV\(_{CBO}\)、BVCEO、I\(_{CBO}\)、ICEO等差别较大，所以，用3AD50C代换时，要注意以下几点：(1)代换后容易产生交越失真，使光栅中间出现一条横线。解决的办法：在BG\(_{2}\)、BG3基极之间并接一个2CP12的二极管，这样横线干扰程度会有所减弱，当接收信号时，这条交越失真横线会自动消失。（2）代换后有时会使泵电源管Q\(_{6}\)01不导通，使①脚电压降至54V。解决的办法是：将其发射极电阻R2增大10～15Ω，Q\(_{6}\)01就能正常工作。（3）代换后⑧脚和④脚电压会降到26～28V，③脚电压也会稍有降低，但HM6232能正常工作。
如果同时代换BG\(_{2}\)和BG3，则对光栅的线性和幅度会有较大的影响，这时可调节R\(_{611}\)、R609、R\(_{61}\)0，调节BG2和BG\(_{3}\)基极间的阻值，直到光栅恢复正常。
另外，HM6231和HM6236等型号厚膜电路，其电路设计及供电方式与HM6232基本相同，以上HM6232的检修方法对检修HM6231或HM6236也是适用的。(谢新芽)
