PC—81微计算机价低廉，功能较多，它还能方便地与普通家用电视机、录音机连接使用。因此很受广大电子爱好者的喜爱。自本刊去年第七、八期介绍自制PC—81微计算机以来，已有许多读者自制。本文就自制PC—81微计算机中的常见故障的检修作一介绍。
1．开机后屏幕上无READY和“嘟嘟”声：这种故障是稳压电源部分2CW58稳压二极管极性装反或击穿造成。该机稳压电源如图1所示。电路正常时，整流后的+12V电压，通过2CW58稳压后，提供给9013的基极，经发射极输出。2CW58装反或击穿，基极电位接近零伏。发射极没有电压输出，C4005停止工作。因此出现无READY和“嘟嘟”声的故障。
2．开机有“嘟嘟”声屏幕上无“READY”：这种故障是C4005的16脚无脉冲输出造成的。这部分电路如图2所示。6.5MHz晶体是连接到C4005的17、18脚，与C4005内部电路组成振荡器，再经转换后，在C4005的16脚输出频率为3.25MHz的脉冲，作为Z80CPU的时钟脉冲。由于没有时钟脉冲，Z80CPU无法工作，故屏幕上无READY。这时可以把CPU拔掉，测量C4005的16脚对地电阻。如果电阻大于8.5kΩ，说明外部没有短路。可能是C4005损坏。

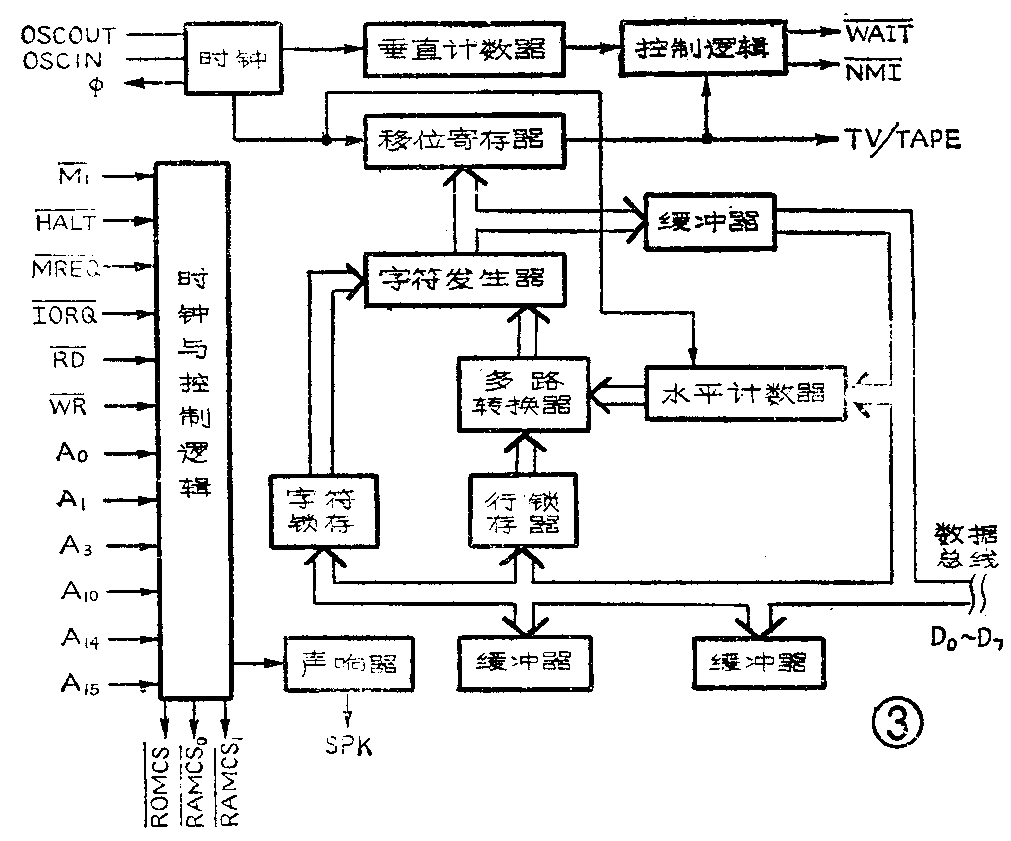

3．行不同步：这种故障是Z80CPU数据总线上的9014晶体管C、E极装错造成。从图2可以看出，9014是连接数据总线的反相器。C4005是一片专用的大规模集成电路。内部结构如图3所示。行场扫描频率由Z80CPU使C4005初始化的数据决定。由于数据总线上的9014工作不正常，使C4005水平计数器初始化数据错误。此时，用示波器测量C4005的35脚（TV／TAPE）端，可以发现行频只有32μs。因此造成行不同步。

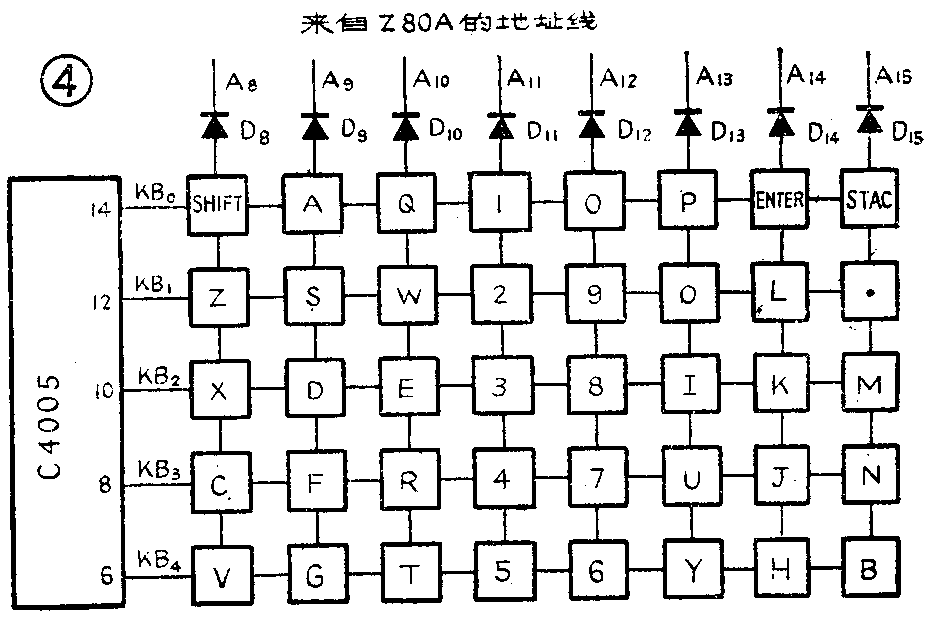

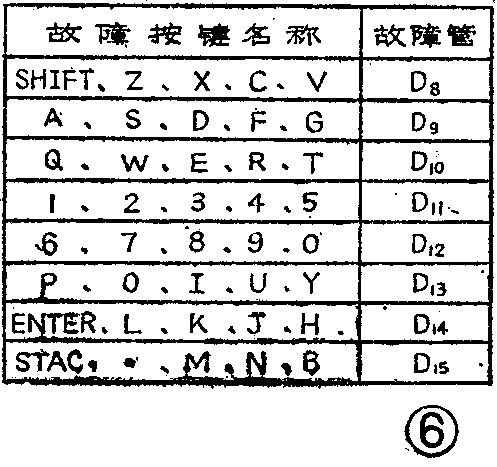

4．某些按键不起作用：这种故障是键盘矩阵中有些二极管极性装反。键盘电路如图4所示。去年第七期上的装配图中，键盘矩阵二极管极性画反了。印刷板装配图如图5所示。PC—81微机用的是40键的键盘。排列成5×8的矩阵形式，5条读出线与C4005相连，8条选通线，通过8只二极管连接到地址线上A\(_{8}\)15上。如果其中一个二极管极性装反，就会造成5个键同时不起作用。键盘故障与故障二极管的对应关系如图6所示。

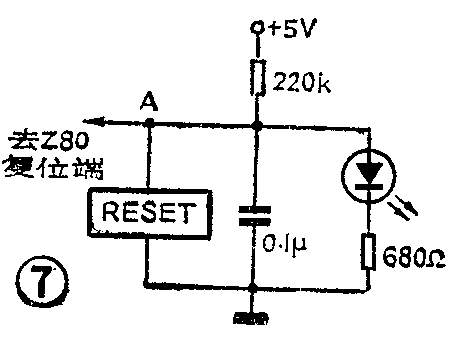

5．自动复位不起作用：这种故障是复位电路中0.1μF电容器开路或虚焊造成的。复位电路如图7所示。正常时，在接上电源的瞬间，由于电容器上的电压不能突变，A点为低电平，Z80CPU复位端26脚也为低电平，起到复位的作用。由于0.1μF电容器开路，开机瞬间Z80CPU的26脚就为高电平，此时自动复位无效，但是按RESET键复位时，仍然有效。
在维修PC—81计算机时不要带电焊接，否则容易损坏元件，造成更大的故障。这一点维修时一定要注意。(温宪立)
