再谈电视文字广播

电视文字广播是七十年代发展起来的一种新颖的电视多工广播方式，国外称作TELETEXT。它是将文字和图形构成的各种节目，如新闻、天气预报、电大课程、生活讲座、交通信息、智力测验、市场物价、商品经济信息等，以数字信号的形式叠加在电视信号的时域空隙——场逆程来传送的。由于它与现在的电视兼容，又不需要增加电视台和频道就能传送更多的电视节目，因而受到了国内外的普遍重视。

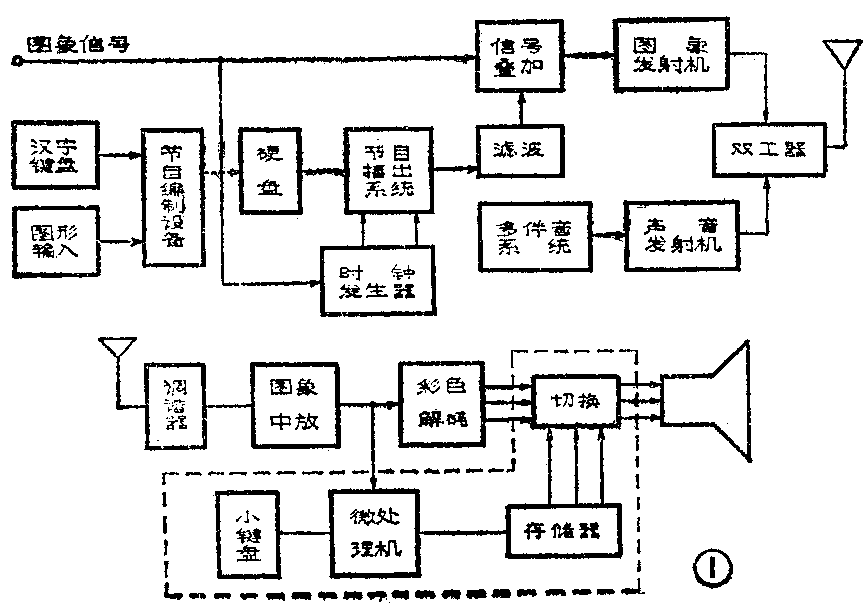

电视文字广播的系统框图如图1所示。它由电视文字广播节目编制设备、节目播出系统、电视文字广播接收机和多伴音系统组成。是电视多工技术，数字技术和计算机技术的综合应用。

一、节目编制设备

该设备的硬件由一台8位的微处理机，汉字大、小键盘，图形输入板，打印机，软盘驱动器、二台监示器（其中一台运行程序，另一台显示制作画面）和摄象机等组成。内存容量64Kb，外存储器4Mb。编制节目时，通过汉字键盘、图形输入板，摄象机等设备输入信息。在微机软件控制下，可以在监示器上进行节目画面的屏幕编辑、着色、放大等，然后将这些信号附加上同步码和控制码，形成数据群，将这些数据群记录在软磁盘上，供播出系统用。

二、节目播出系统

该系统采用了十六位字长的小型机，主存储器128Kb，外存储器采用了一只20Mb的硬盘。播出系统将要播出的文字广播节目，通过软磁盘驱动器读入，将数据群存入硬盘。在小型机操作系统的管理下，节目播出软件将播出的多套节目按画面进行时分割，根据播出方式，将数据行叠加在场逆程中，通过混合器，把现行电视节目与文字广播节目一起播出。

三、电视文字广播接收机

电视文字广播接收机可分为内装型和附加型两种。不论哪种形式，关键是文字信号解码器。文字信号解码器一般又有硬件逻辑型和微处理机型两种。由于微处理机具有很大的灵活性和可靠性，所以目前多采用微处理机型解码器。微处理机型的接收机框图如图2所示。由框图可知，它由微处理机，视频处理，输入逻辑，图形、彩色存储器，显示控制器，视频切换等组成。它们的主要功能是把场逆程中传送的多套节目，根据键盘指定的节目号选出信号，并进行处理，写入图形和彩色存储器，再以电视接收机的场周期将其反复读出，在电视接收机上显示出来。

四、多伴音系统

文字广播多伴音系统是根据我国的具体情况，把文字广播用于电视教育而增加的附加伴音项目（国外文字广播没有伴音）。在电视伴音多工技术中，有双载波方式和调频——调频等各种方式。采用调频——调频方式来传送文字广播多伴音语言信号，比较简便。

调频——调频方式是在原电视伴音信号频带的15kHz以上的高端超声段设置副载频，再把附加伴音信号对副载频调频，然后将此调频信号和原电视主伴音信号复合成电视文字广播多伴音信号，再对伴音主载频进行调频。接收端经电视机解调出电视文字广播多伴音信号，然后通过文字广播伴音附加器解调出文字广播的附加伴音信号。经带通滤波器、计数式鉴频器，再经音频放大器，由扬声器再现所传送的附加伴音语言节目。

1986年1月广播电影电视部科学研究所、中央电视台、无锡电子计算机厂、中央电视大学、电子部三所、天津大学等单位已研制成功了我国第一套电视文字广播实验系统，并进行了开路播出实验。由于文字广播在信息传递方面所具有的特色，它将在新闻出版、邮电通信、文化教育等各方面得到应用。(献力)
