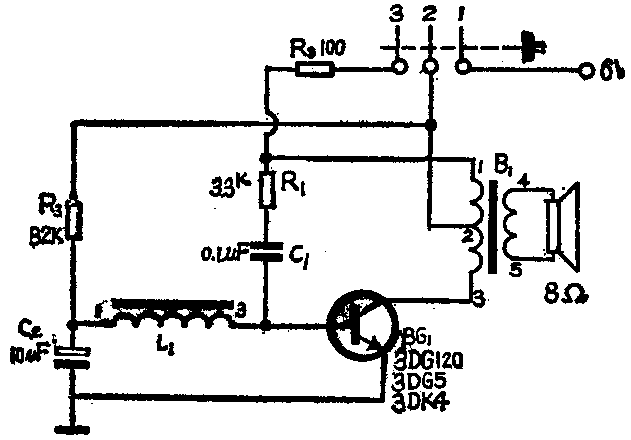

图1所示电路能产生玩具手枪的单发和连发的声响效果。它是一个振荡电路，输出信号由变压器初级倒相后经R\(_{1}\)、C1反馈到晶体管BG\(_{1}\)的基极，构成正反馈形成振荡。射击时按下按钮使开关1、2点接触、电路发出较慢速的连续声响，如单发枪响。当继续用力按下按钮开关使1、2、3点全部接触，射击声响加快，出现连发的声响。
制作时只要元件完好，电路焊接无误，一般都能起振，改变R\(_{2}\)C2可改变声响的快慢。B\(_{1}\)为一般的晶体管收音机用小型输出变压器。L1也是这种变压器只是次级及初级的中心抽头不用，只用1、3端。晶体管BG\(_{1}\)可用3DG5、3DK4型号的管子。有兴趣的读者不仿一试。
