笔者设计制作了一对新颖的有线对讲机，它对环境噪声有很强的抑制功能，能在噪声高达90分贝的场合对讲通话，而在扬声器中只有很微弱的背景噪声，这是普遍对讲机无法和它相比的。
原理
该对讲机实际上是两个小功率扩音机，只不过是甲机的扬声器放在乙处，而乙机的扬声器放在甲处，这样甲乙两地就可实现对讲通话。

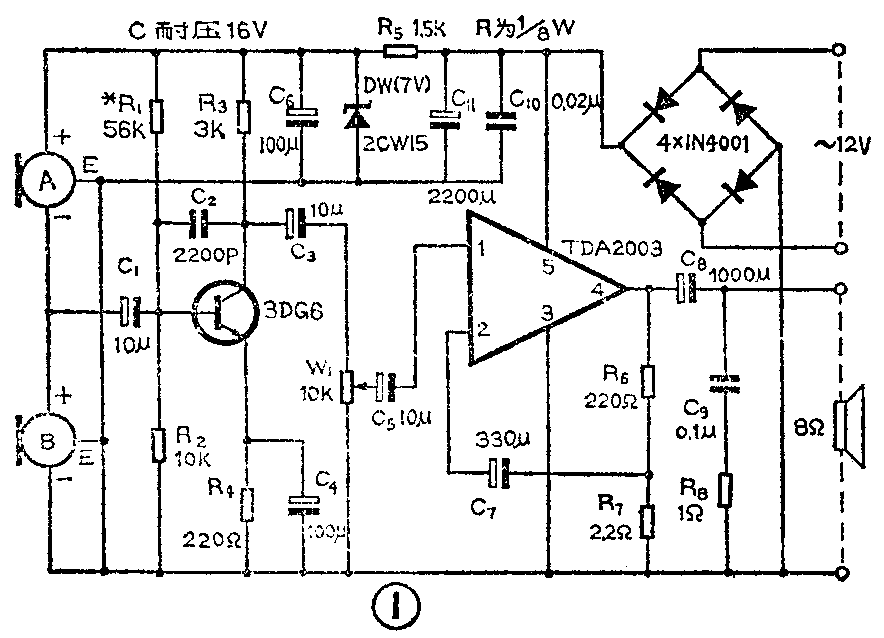

电路原理如图1所示。由集成电路TDA2003组成一个功率放大器。三极管3DG6组成前置放大器。用电位器W\(_{1}\)作音量控制。这些电路都是一些常见典型线路，本刊以往已有介绍，这里不再重复。该对讲机具有很强的抗噪声功能，关键在其输入端的设计。从图1可见，这里有A、B两个驻极体话筒相串联，由中间连接点经C1输出信号到前置放大级。

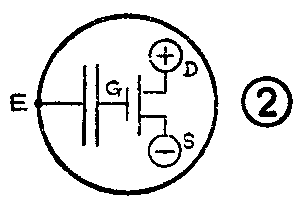

驻极体话筒是电容式话筒，为了能和下一级较好的匹配，在这种话筒里面都装有一只场效应三极管，如图2所示。电容振膜接在场效应三极管的栅极G和地之间。信号由场效应管输出，有源极输出方式和漏极输出方式两种，当采用漏极输出方式时，其输出信号的相位与输入信号相反，所以它也称反相器。当采用源极输出方式时，其输出信号的相位与输入信号相同，所以它也称跟随器。在图1中，话筒A是源极输出方式，此时话筒B可看作是A的源极电阻。话筒B是漏极输出方式，而话筒A可看作是B的漏极电阻。如果同一个信号同时作用在A、B这两只话筒上，它们就会输出波形一样而相位相反的两个信号。这里话筒A的源极S和话筒B的漏极D是联在一起的，这实际上就是将它们的输出信号合在一起了，结果两个信号完全抵消。
本机在安装结构上，是将话筒A放在盒子正面，而将话筒B放在盒子背面。环境噪声是充满整个空间的，所以在对讲机的正面和背面的噪声强度差不多，这就能使A、B这两只话筒接收进来的噪声信号基本相等，在它们的公共输出端就完全抵消了。而发话人讲话时是对着一个话筒的，例如是对着话筒A讲话，此时话筒A接收的声音应该是话音加噪声；而话筒B接收到的只有噪声，在它们公共输出端得到的总输出信号中就只有话音了。这里的噪音是绝对值相等而符号相反的两个信号，不难看出不管它们的绝对值怎样大，它们的和永远等于零，这正是本机能抗强噪声的原因。
这个结论是假设噪音的空间分布十分均匀的情况下得出的，但实际上总会有一点差别。另外场效应管的两种输出方式的增益也有不同，一般是漏极输出方式增益高于源极输出方式。但实践证明，这些不均衡现象的存在，也只能在扬声器中引起一点很微弱的背景噪声，和话音相比是微不足道的。
制作与调整

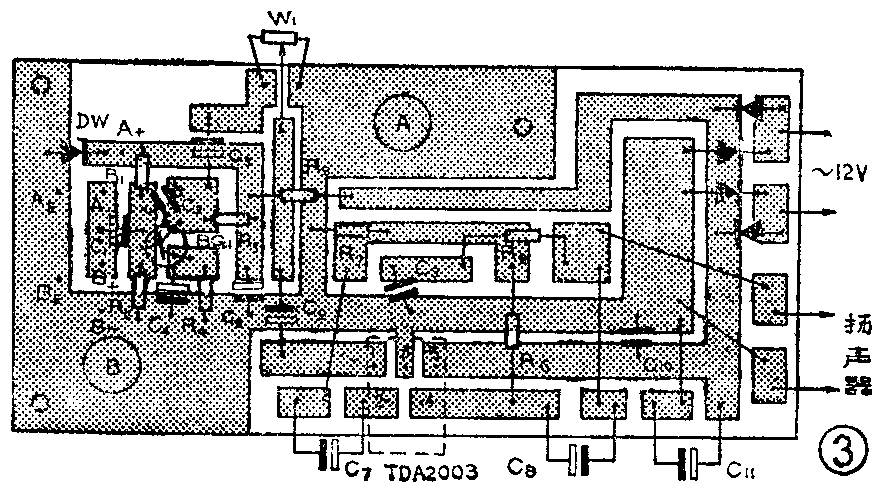

图3是本机的印刷线路板。驻极体话筒最好选购双声道录音机上用的配对话筒，话筒可先用支架固定在印刷板上，然后在话筒外面套上一段比话筒直径稍大一点的塑料套管，这段套管的一端紧贴机壳，另一端紧贴印制板，使话筒到机壳上的话筒开口形成一个独立的腔体，避免声音串入机箱内产生共鸣，而变得浑浊不清。驻极体话筒是有正负极性的，一定要按图1所示的方式安装才能正常工作。该机采用金属外壳比较好，这样可将TDA2003用螺钉紧固在机壳上，起散热片的作用。
由于稳压管DW和前置放大管3DG6的参数离散性较大，因此可加电检查3DG6管的集电极电压，正常值应在3～4伏之间，否则就要调整R\(_{1}\)。其方法是：电压偏高要减小R1，电压偏低则应加大R\(_{1}\)。（夏云瑞）
