JK触发器的逻辑功能比较完善，是目前应用较多的一种触发器。而实际工作中，只需要一个数据控制端的情况也常常存在，这时就需要选用只有一个数据控制端的D触发器了。为便于大家选用，下面把D触发器作一介绍。

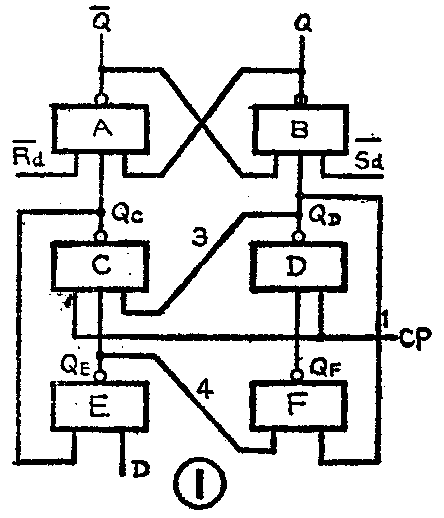

图1所示的D触发器由6个与非门组成。其中，与非门A、B组成基本触发器，而与非门C、E和D、F则是两对互锁的触发器。图中，Q、Q-是一对相反的输出端，R-\(_{d}\)是置0端，S-d是置1端。CP是时钟脉冲输入端，D是数据控制端。D触发器的逻辑符号如图2（图中R\(_{d}\)、Sd应改为R-\(_{d}\)、S-d）所示。

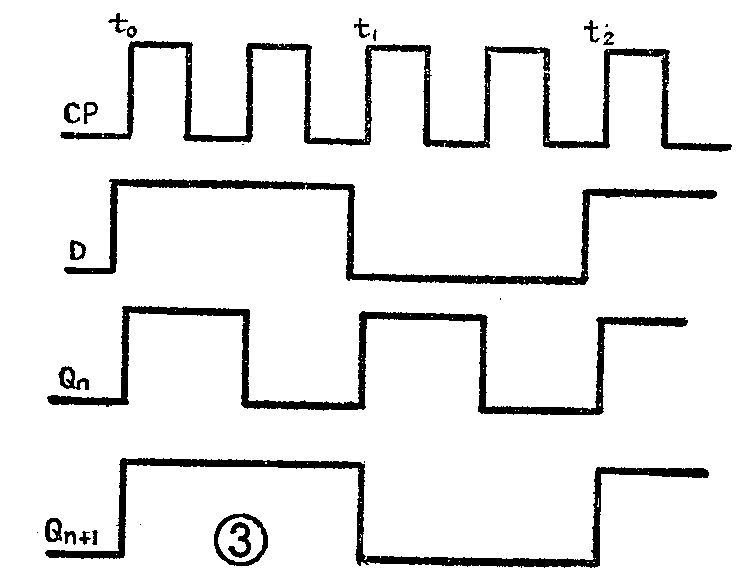

图3是D触发器的工作波形图，它反映出D触发器的特性，表明了各端子处信号波形之间的关系。如果把数据控制信号加到触发器的D端，通过时钟脉冲CP一个工作周期之后，就会把D端的状态反映到D触发器的输出端。在对D触发器有了一概括的了解之后，下面我们分几种情况详细地讨论D触发器的各种功能，分析它的工作原理。
D触发器的工作原理
讨论D触发器的工作原理，主要是分析D触发器的内在关系。图3波形是假设触发器的原始状态为Q\(_{n}\)的情况下，来分析数据控制端D所加数据控制信号通过时钟脉冲CP的作用，与触发器的新状态Qn＋1的关系。
在图3中，在t\(_{o}\)之前，时钟脉冲CP为低电位0。此时，由于与非门C和D的输入端中有一个CP=0的低电位，因此门C和门D输出为高电位，即QC=1，Q\(_{D}\)=1。虽然此时数据控制端D已变为高电位1，但与非门C、D的状态并不受数据控制信号的影响，仍保持原来高电位1状态。QC=1，Q\(_{D}\)=1，在通常情况下，置0端R-d=1，置1端S-\(_{d}\)=1，假设触发器的原始状态为Qn，由于与非门A和B的状态保持不变，触发器的状态也保持不变。
在图3中，在数据控制端D=1的情况下，我们来讨论时钟脉冲CP的作用将使触发器的状态如何变化。
由于在t\(_{o}\)以前时刻CP=0作用的结果，已使QC=Q\(_{D}\)=1。这样，当数据控制端D由0跳变为1时，就使与非门E的两个输入端均为高电位1，故其输出QE=0。由于Q\(_{E}\)=0直接送入门C和门F，则使门C的输出维持在QC=1，使门F的输出Q\(_{F}\)=1。
在时间t\(_{o}\)时，时钟脉冲CP由0跳变到1后，与非门D因QF=1，CP=1，故其输出Q\(_{D}\)由高电位1变为低电位0。QD=0有三个作用：第一，Q\(_{D}\)=0加到门B的输入端，使其输出Q=1。又因Q=1，QC=1，R-\(_{d}\)=1，使门A的三个输入端均为高电位1，因此门A的输出Q-=0。这就是说，在to时刻，在D=1的情况下，CP=1可使D触发器置1态（Q=1，Q-=0），或者说D触发器的新状态Q\(_{n＋1}\)=1。第二，QD=0通过接线1加到门F，使门F有一个输入端为0，故使其输出Q\(_{F}\)维持在1状态，进而维持与非门D的输出为0态，从而维持与非门B的输出即触发器输出为1态。因此，接线1叫做置1维持线。第三，QD=0通过接线3加到与非门C的输入端，使其输出Q\(_{C}\)保持高电位1，进而使与非门A的三个输入端维持全1状态，使其输出Q-=0。所以接线3叫做置0阻塞线。
由此不难看出，Q\(_{D}\)的低电位0，既维持了置1信号，又阻塞了置0信号的产生。在此情况下，数据控制端D的电位变化不会引起触发器状态的变化。以至于时钟脉冲CP由高电位1变为低电位0，触发器的状态也不会发生变化，仍然是Q=1，Q-=0，如图3中波形所示。
综上所述，可概括为在数据控制信号为高电位1（即D=1）时，若时钟脉冲CP由0变为1，此时不论触发器的初始状态Q\(_{n}\)是1态还是0态，总可使触发器变为1态，即新的状态Qn＋1=1。
这里再强调一下，在图3波形中，Q\(_{n}\)为假设的触发器的初始状态，若原始状态为0态，当D为高电位的情况下，正的CP脉冲（CP=1）到来时刻也会使触发器变为1态。图中的CP应是标准的时钟脉冲，D是数据控制信号。由图可见，数据信号必须比时钟脉冲CP=1早到一段时间，即D波形比CP波形提前一段时间，这个时间就叫触发器的建立时间。其目的前面已经提到了，为了在时钟脉冲CP=1到来之前，由于D=1，而决定了与非门E、F的状态，进而保证，CP=1时触发器变为1态。为防止误动作，D信号必须在置1维持信号（或置0维持信号）起作用之后，才能撤消。
当数据控制端D=0时，我们来讨论时钟脉冲CP的作用下，触发器的状态将如何变化。
当数据控制端D由高电位1变为低电位0时，时钟脉冲CP仍处在低电位0状态，使与非门C和D被CP=0封锁，其输出Q\(_{C}\)=1，QD=1。这时由于数据控制端D=0，则使门E的输出Q\(_{E}\)为高电位1，这样与非门F的两个输入端全为高电位1，故使其输出QF=0。这就是说，在D由高电位变为低电位的情况下，在这段期间内CP仍为零，触发器并不发生状态变化，只是为触发器的翻转作了准备。
在时间t\(_{1}\)时刻，当时钟脉冲CP由0跳变为1时，与非门C因三个输入端均为1，即CP=1，QE=1，Q\(_{D}\)=1，因此门C的输出由高电位1变为低电位0。这时QC=0有两个作用：一方面Q\(_{C}\)=0加到基本触发器与非门A的输入端，使其输出Q-=1。同时，因Q-=1，QD=1，S-\(_{d}\)=1，则使门B的输出Q=0。也就是说，在t1时刻，在D=0的情况下，CP＝1可使D触发器变为新状态，即Q\(_{N＋1}\)=0。另一方面，QC通过接线2又反馈回来封锁与非门E，使时钟脉冲CP=1期间，不管数据控制端D的状态如何变化，都能使与非门E的输出Q\(_{E}\)保持高电位1，进而维持QC的低电位不变，维持触发器为0态不变。所以接线2叫做置0维持线。同时与非门E的输出Q\(_{E}\)=1通过接线4加到门F的输入端，使门F的输出保持QF=0，与非门D的输出Q\(_{D}\)保持为高电位1，以阻止触发器回到1态。所以接线4叫做置1阻塞线。也就是说，QC=0，Q\(_{D}\)=1促成了置0信号，同时又阻塞了置1信号的产生。以保证时钟脉冲CP为高电位期间，Q、Q-的状态不发生变化。
当时钟脉冲CP由高电位1跳变为低电位0时，因CP=0封锁与非门D，使其输出Q\(_{D}\)=1，保持Q=0。此时虽然QC由0变为1，但因门A仍有从门B输出送来的低电位0，所以门A输出Q-仍为1，触发器的状态仍不发生变化，仍保持0态。
由以上分析可以看出，不论触发器的初始状态如何，当数据控制端D为低电位0态期间，通过时钟脉冲CP的作用，可使触发器变为0态，即新的状态Q\(_{n＋1}\)=0。
综合以上三种情况可得出如下结论：
（1）当CP=0时，封锁与非门C、D，使触发器的状态保持不变。
（2）在D=1期间，若CP由0变为1，不论触发器初始状态如何，总会使触发器变为1态。
（3）在D=0期间，若CP由0变为1，不论触发器的初始状态如何，总可使触发器变为0态。
图4是某厂的路灯自动开关电路。图中，电子钟是利用的厂门口上下班准时钟，每半点和正点送出一串脉冲作为D触发器的时钟脉冲CP。三极管BG\(_{1}\)是驱动电路。电路的工作过程如下：例如早晨五点五十分时天亮了，在光线照射下，光敏二极管导电电阻为600Ω，它与电阻R1串联分压，得到小于0.1伏的电压，即此时数据控制端D为低电平0。到正六点时，电子钟送出CP脉冲，使触发器由原来的1态跳变为0态，BG\(_{1}\)截止，继电器J释放，把路灯关掉。假如在晚上七点二十五分天黑了，光敏二极管因无光照而内阻为50kΩ，此时所有2.8伏的电压加到触发器的数据控制端。到七点三十分时，电子钟送出脉冲CP，使D触发器由0态跳变为1态，Q端输出为高电位1，使BG1导通，继电器吸合，打开路灯。（陈居樽）
