当你用交流收音机收听广播节目时，常常会遇到一种讨厌的交流声。这种交流声的特点是伴随着广播节目同时出现、同时消失。接收到的广播信号较强时，这种交流声也增大；当收音机调到偏到偏离电台的位置时，交流声也随之减轻甚至消失。我们将这种交流声称为调制交流声。
调制交流声产生的原因
要想有效地抑制调制交流声，应先了解调制交流声是怎样产生的。一般说来，出现这种调制交流声，是由于有些交流收音机电源变压器的初、次级线圈之间没有加装静电屏蔽层，或者是由于初、次级之间的静电屏蔽（隔离）层的引出线接地点断路或接触不良而引起的。我们知道。收音机的交流电源线相当于一个良好的接收天线，空中的不同频率的无线电波，在这个“天线”上也会感应出电动势。如果收音机电源变压器初、次级线圈之间的静电屏蔽层接地不良，则在电源变压器初级所感受到的无线电波信号，会通过初、次级线圈之间的分布电容的电场耦合作用，耦合到变压器的次级。这样，在电源变压器次级线圈里，既有各个电台的高频调幅信号，又有频率为50Hz的交流电源信号，在电源整流过程中，由于二极管（电子管或晶体管）的非线性作用，就会把低频交流电源信号调制到各个电台的高频调幅波上去。这个被50Hz低频电源信号调制的高频调幅信号，会以电磁辐射的形式发射到周围空间去。如果此时收音机的输入回路调谐到某一较强的电台上，则此时收音机既能接收这个强力电台的信号，又能接收被50Hz调制了的这个电台信号。这些信号均能顺利地通过收音机的变频、中放及检波电路，检波出来的低频信号中，就不仅有你所需要的音频信号，还会有频率为50赫的交流电源信号。经低放和功率放大级后，在收音机的扬声器中就会伴随电台信号出现较强的交流声。调谐越准确，交流声越大。当收音机输入回路的调谐频率偏离此电台频率后，信号很难通过收音机的中放级，这种调制交流声也相应减小。这就是调制交流声。
消除调制交流声的方法
根据上述分析可知，产生调制交流声必须同时具备三个条件：①要有电台的载频信号（即电台信号）；②要有低频电源信号；③要有非线性元件。如果要想消除调制交流声，只要设法破坏上述三个条件其中之一就行了。我们知道，上述第②和第③这两个条件是必须存在不能被破坏掉的，因为没有这两个条件就不能将220V交流电变为直流电源。而第①个条件是多余的，应设法将它破坏掉。方法是：

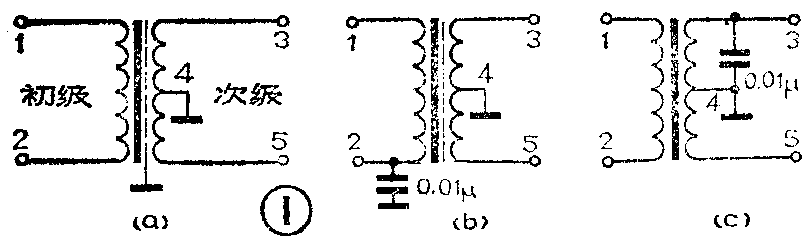

1．在绕制电源变压器时，初、次级线圈之间一定要加设屏蔽层，使初级线圈与屏蔽层之间形成一个分布电容，安装时将屏蔽层接地，使电源变压初级线圈中的电台信号通过这个分布电容入地，如图1a所示。这样电台信号就耦合不到次级线圈去了。

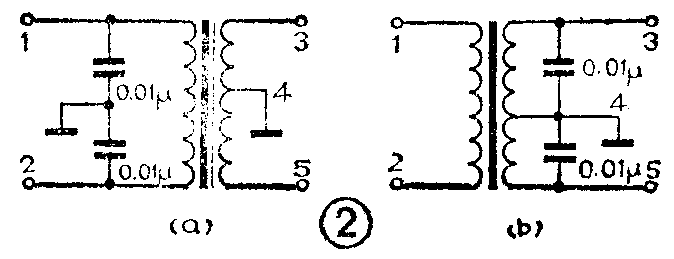

2．如果你的电源变压器没有加设静电屏蔽层，或者是原初、次级之间的屏蔽层内引线开路，则可如图1b所示，在初级线圈的外层引线处或如图1c所示在次级线圈的内层引线处加一个容量为4700P～0.01μ的电容器到地，使电台信号通过此电容顺利入地。为什么将电容器接到电源变压器初级线圈的外层引线或接到次级线圈的内层引线端就能消除调制交流声呢？这是因为上述这两层线圈距离最近，分布电容也最大，电台信号绝大部分是通过这二层之间的分布电容从初级耦合到次级去的，如果我们将外接电容的容量取得大于这个分布电容的容量，电台信号就会通过外接电容旁路入地。有些厂家为了生产上的方便并使滤除调制交流声的效果更好些，常常如图2所示连接上几个外接电容。（叶瑞友）
