中学里供学生实验用的J2459型示波器，常出现波形失真、扫描幅度缩小、扫描线偏移等故障，严重影响教学工作。现将本人在修理过程中获得的一些小经验介绍给读者。

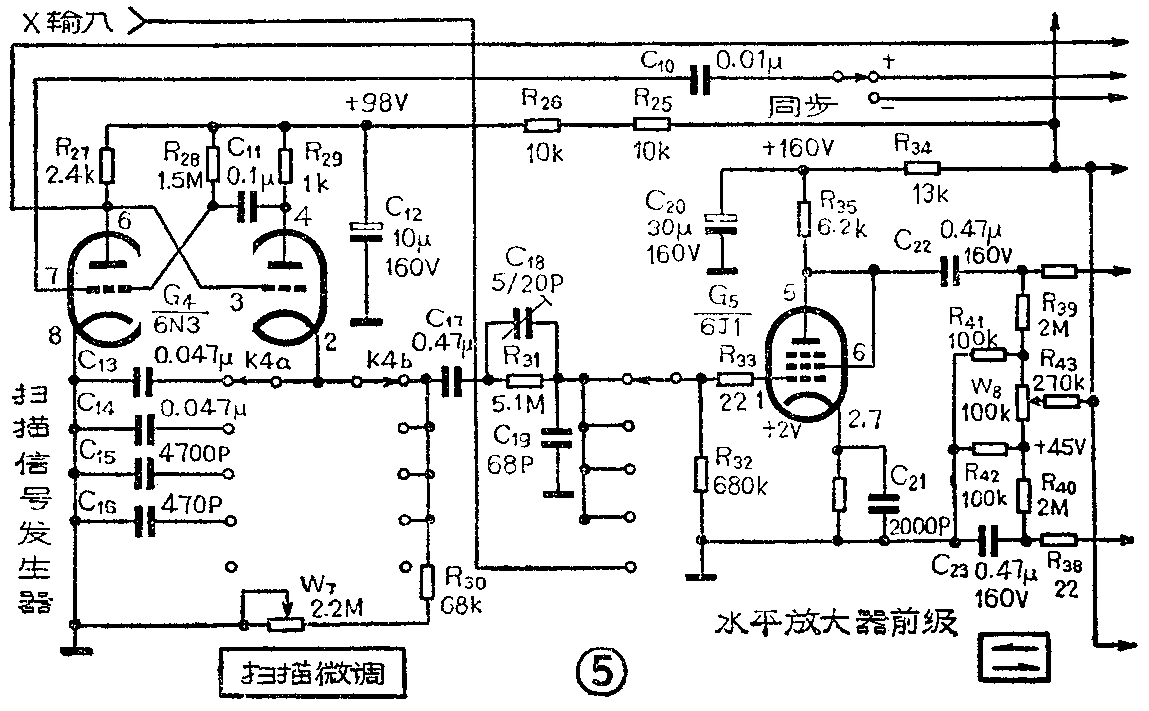

J2459型示波器的故障一般都是出在扫描信号发生器和水平放大器前级的电路里，此部分电路如图5所示。引起故障的原因大多是电容器漏电，修理起来并不太难。现以江西电子仪器厂生产的J2459为例，把常见故障及其排除方法列举如下：

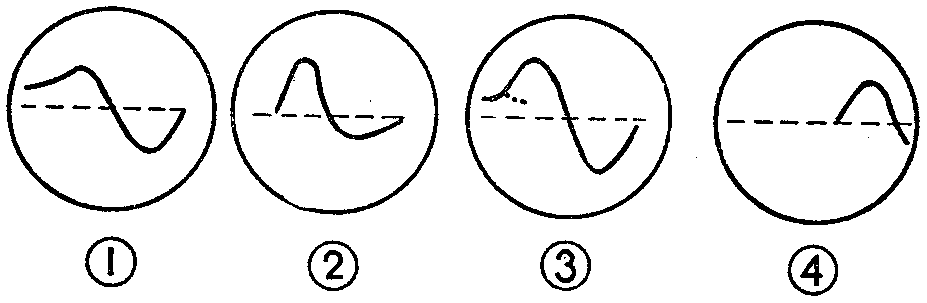

1．失真 失真有几种情况，故障现象分别如图1～3所示。
图1是左半波被拉长。这种故障属扫描电容C\(_{13}\)～C16中某一电容器漏电所致，当“扫描范围”旋钮打到哪一档出现这种失真，则为该档的扫描电容器漏电，更换之即可。C\(_{13}\)～C16安装在“扫描范围”开关上，只要打开示波器外壳右侧和底盖就可以更换。
图2是左半波压缩、右半波拉长。这时如果伴有水平幅度变窄现象，调大“X增益”也不能把幅度拉宽时，则一般是高频补偿电容C\(_{21}\)严重漏电所致，更换之即可。如调大“X增益”可把幅度拉宽、只是波形失真的话，则一般是水平放大器前级G5及周围的某些元件参数变值所致，可在R\(_{32}\)上并联一个500kΩ左右的电阻（视实际情况确定阻值，只要能使波形正常即可）来解决。
图3基本上是正常正弦波，但是图象的最左端出现一小段向左（或向右）的突然弯曲。这是扫描输出补偿电容变值，致使过补偿（或欠补偿）。这时可用小螺丝批慢慢调整C\(_{18}\)，直到波形达到满意即可。
另外，如果所使用的电网电压波动较大，也可导致波形失真或左右微动。如产生这种情况时，应检查电网电压并采取稳压措施。如非电网电压波动引起，则应查同步电容C\(_{1}\)0是否失效或脱焊。
2．图象偏右 即使调尽“旋钮也无法把它拉到中间，如图4。这是水平放大器中的电容C\(_{22}\)、C23（或其中之一）漏电所致，更换之即可。这两个电容器对容量的要求不很严格，如没有同型号的电容器，可用耐压值与原来相等（160V）、容量在0.1～0.5μF之间的其它电容器代换，以应急用。
3.图象或扫描线的左半部显示不出来 如扫描频率用1k～10k或10k～100k档，可隐约看见左半部图象（这时亮度须放到最大）。此故障系扫描输出电容器C\(_{17}\)漏电所致，更换之即可。如果手头没有同类型电容器，为应急可暂把C17与C\(_{23}\)对换使用（不可与C22对换），当然这时C\(_{23}\)须是好的才成；或把C22或C\(_{23}\)换成别的电容后，用原来的C22或C\(_{23}\)来代换C17。同理，扫描电容中的C\(_{13}\)坏时也可用此法代换应急。
应该注意的是，示波器中的电容器，即使是轻微漏电，也会导致上述各种故障。这些小容量电容器发生轻微漏电时，较难判断出来。利用两次充电法，可方便的查出漏电电容，方法是：用万用表最高欧姆档（如R×1k档），先给电容充电，待表针不摆动后，移开万用表一头表笔，过10秒钟左右再接通，充第二次电，如万用表指针再次摆动（即使是轻微的），则说明该电容器漏电，必须更换。
为什么学生示波器常见故障大多是因电容器漏电而引起的呢？这是因为学生示波器利用率较低，一般每年只使用两次，长期不通电工作，从而使电容器容易发生漏电现象。建议中学里管理实验仪器的同行们，最好有意识地定期（如两、三个月一次）给示波器通电，每次通电20至30分钟即可，这样可有效地减少示波器故障的出现。或者把前述常出现漏电的电容器换成涤纶电容，也是减少故障的好办法。(梁秀明)
