556CMOS双时基电路是CMOS模拟集成电路的一个新品种。国外产品有ICM7556、NE556，国内有5G7556，其逻辑功能与读者经常见到和使用的555双极型时基集成电路相似，只是在功能上比555集成电路更完善一些。
图1是半个556类集成电路的方框图，这个方框图的原理类似一块以前介绍过的555集成电路。一块完整的556集成电路，由两个如图1那样的电路组成，它的管脚排列方式如图2。当图1中的控制端（端子3或11）悬空时，比较器A\(_{1}\)2的比较基准电压由设在电路内部的三只准确度较高的电阻R决定。因此，如果V\(_{SS}\)=0，则比较器A1的比较电压为\(\frac{2}{3}\)V\(_{DD}\)2的比较电压为1;3V\(_{DD}\)。阈值端的输入电平与\(\frac{2}{3}\)VDD进行比较，触发端输入电平与1;3V\(_{DD}\)进行比较，所以前者也称为高电平触发端，后者称为低电平触发端。但要注意，前后两者一个是同相输入，一个是反相输入。
图1中，F\(_{1}\)、F2是两个或非门，两者一起组成一个触发器。F\(_{3}\)、F4是两个反相放大器。Q\(_{D}\)是一个场效应管。下面分析一下它的工作过程。
当阈值端的输入电平大于\(\frac{2}{3}\)V\(_{DD}\)时，因为A1的反相端（即控制端）所加的基准电压是2;3V\(_{DD}\)，所以比较器A1输出“1”电平，此时或非门F\(_{1}\)输出必为“0”电平，F3输出“1”电平，F\(_{4}\)输出端（556集成块输出端）为零电平。由于F3输出为“1”电平，所以Q\(_{D}\)导通。这时，不管触发端的输入电平高低，F4的输出状态是不会改变的，也就是说被锁定了。
当阈值端的输入电平小于\(\frac{2}{3}\)V\(_{DD}\)时，A1输出为零电平。这时如果触发端的触发电平小于1;3V\(_{DD}\)，即小于加在A2同相输入端的基准电压值，则A\(_{2}\)输出“1”电平，或非门F2输出必为零电平。F\(_{2}\)输出的零电平也加在F1的一个输入端，使F\(_{1}\)两个输入端的电平全为零，所以F1输出变为“1”电平，F\(_{3}\)输出变为零,QD放电管截止，F\(_{4}\)输出变为“1”电平。
图1中复位端的作用是，当按一下复位钮时，将从复位端（第4脚或者是第10脚）输入一个负脉冲加到或非门F\(_{1}\)的输入端，这个负脉冲在F1输入端要先反一下相，变为正脉冲，然后触发F\(_{1}\)使其输出置“0”，于是F3输出置“1”，F\(_{4}\)输出（即集成块输出）置“0”，达到复位的目的。
直流电源上、下限报警电路

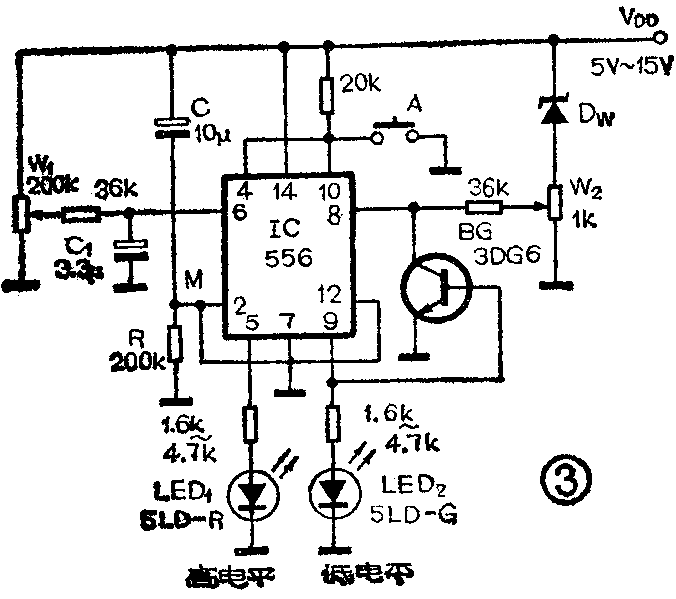

电路图见图3。它分为两部分，电路左半部分为高限报警电路，电路右半部分为低限报警电路。
左、右两部分电路的阈值端连接在一起后再接到图3中R、C两元件的连接处（图中M点），这样就给定了电路内部的初始状态。在刚接通电源的瞬间，由于电容C近似于短路，阈值端（2脚）电平大于\(\frac{2}{3}\)V\(_{DD}\)，因而A1输出为“1”，F\(_{1}\)输出为“0”，这样使F2的输出电平仅取决于A\(_{2}\)的输出电平高低。在电源电压正常供电时，通过调整W1，使A\(_{2}\)输出为0（见后面分析），于是F2输出为1，这样，即使在电源接通以后，电容C充电过程结束，使阈值端电位接近0伏，A\(_{1}\)输出0电平，但因F2输出的是1电平，所以此时F\(_{1}\)输出仍为0电平，整个时基电路的输出也仍保持为零电平。那么在什么时候才改变电路的输出状态呢？只有在A2的输出端变为“1”电平时（即改变了触发端电平）才能实现上述转变。
高限报警：在电源电压正常时（接近高限值），调整图3中的W\(_{1}\)，使集成块第6脚的电位略大于\(\frac{1}{3}\)VDD，则比较器A\(_{2}\)输出“0”电平， F2输出“1”电平，由前面分析可知，此时输出端（5脚）置0（参见图 1）。
当电源电压瞬时向高偏移时，电容C\(_{1}\)两端电压不能突跳，使第6脚暂时维持原电位不变，但集成块内部电路中A2的基准电压13V\(_{DD}\)已上升，此时第6脚的电位相对于1;3VDD基准电压来说是降低了，当低于\(\frac{1}{3}\)V\(_{DD}\)时，比较器A2变为输出“1”电平，F\(_{2}\)输出“0”电平。此时F1的两个输入端全为“0”电平，F\(_{2}\)输出“1”电平，它使电路的输出端（第5脚）变为“1”电平，发光二极管LED1亮，指示电源电压超限。与此同时，F\(_{1}\)输出的“1”电平封锁了A2输出电平对F\(_{2}\)的影响，LED1常亮，于是记忆了这个超限状态。
低限报警：将W\(_{2}\)取出的信号送入集成块另一半的触发端（第8脚）。调整W2阻值，使在接近电源电压低限的情况下，8脚电位略高于13V\(_{DD}\)，这样，当电源向下偏移时，由于稳压管DW的存在，8脚电位向下偏移的速率比内部放大器A2的正输入端电位（即比较基准电位）向下偏移的要快。当第8脚的电位降到小于1;3V\(_{DD}\)值，A2输出“1”电平，于是使得输出端（第9脚）为“1”电平，发光二极管LED\(_{2}\)点亮。同时，晶体管BG因基极为高电位而导通。迫使第8脚维持低电平。所以低限报警状态也要一直维持到集成块复位以后，因而也记忆了电源电压曾经下移这个事件。DW的稳压值应小于或近似于\(\frac{2}{3}\)VDD值，这样才能保证第8脚的电位略高于1;3V\(_{DD}\)。
按钮开关A用作为状态复位。A按下时，左、右二半电路输出都为“0”电平，LED\(_{1}\)、LED2均不发光。
采用这个电路后，由于在电源电压波动时能及时报警且能记忆，所以非常有助于检修和调试逻辑电路，排除可能由于电源故障而引起的误诊断。
声光信号节拍器

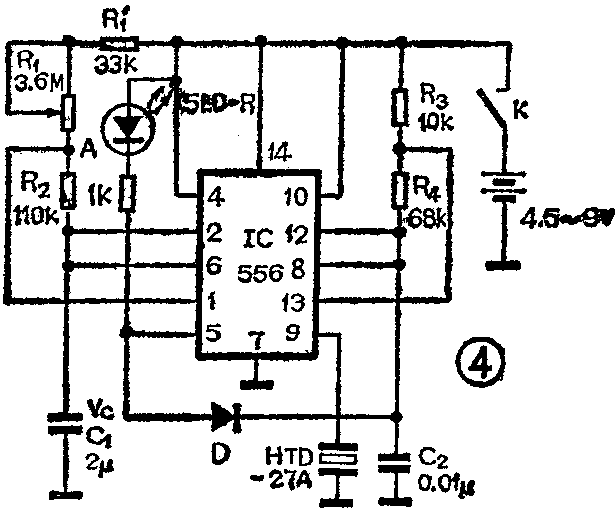

节拍器用途很广泛，除了可作音乐节奏训练、催眠等外，日本等国的工业部门还把它用来训练操作工人的工作节拍。节拍器由两个多谐振荡器组成。一个产生1kHz的方波信号，推动压电陶瓷片发声；另一个根据需要的节拍产生低频信号。用低频信号去调制1kHz方波信号，就会发出断续的、有节奏的“嘟……嘟……”声，而发光二极管也伴随着声音而产生亮、暗的变化。电路图见图4。

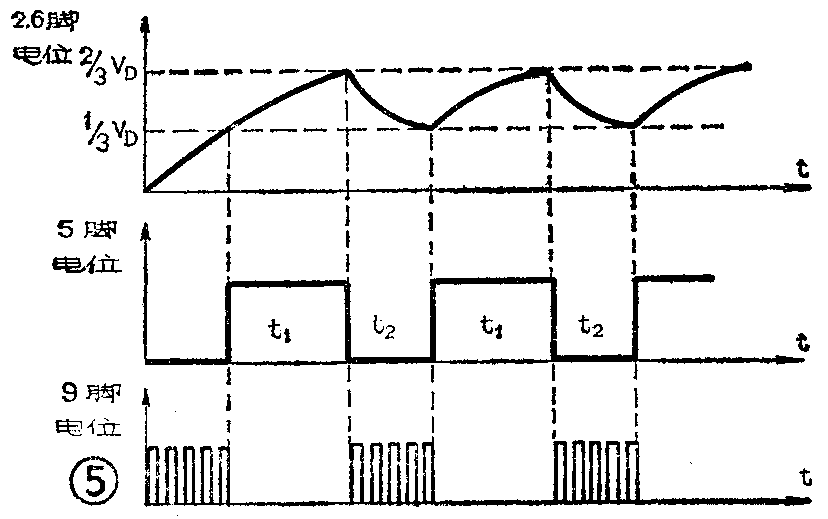

以电路的左半边为例，合上开关K时，电容器C\(_{1}\)端用压为0伏；第2脚为“0”电平，第6脚也为“0”电平，因而内部F1两个输入端均为“0”电平，F\(_{1}\)输出为“1”电平。电源通过R1和R\(_{2}\)对电容C1充电，使C\(_{1}\)端电压VC1上升。当V\(_{C1}\)上升到\(\frac{2}{3}\)VDD时，比较器A\(_{1}\)输出“1”电平，电路输出端（第5脚）为零电平。与此同时，因F3输出为“1”，使集成块内部放电管Q\(_{D}\)导通（第1脚），将A点接地，电容端电压VC1通过电阻R\(_{2}\)放电，VC1开始下降。当V\(_{C1}\)下降到1;3VDD时，比较器A\(_{1}\)输出“0”电平，比较器A2也翻转，输出“1”电平，使F\(_{2}\)输出置“0”，于是F1输出置“1”，使集成电路输出为“1”电平，并且Q\(_{D}\)截止。由于A1\(_{2}\)的比较电压都已经确定，所以输出方波高低电平的周期t1、t\(_{2}\) 也是确定的（见图5），即t1≈0.693（R\(_{1}\)+R2)·C\(_{1}\)；t2≈0.693R\(_{2}\)·C1；振荡频率f=\(\frac{1}{t}\)\(_{1}\)+t2≈1.44;(R\(_{1}\)+2R2)·C\(_{1}\)。对于图4左边的电路，可通过调节R1，使振荡周期在0.2～5秒范围内连续变化，而其低电平的延续周期则始终保持在0.15秒。
图4右半边是一个振荡频率为1kHz的多谐振荡器，在左半边第5脚输出为“1”电平时，由于二极管D的钳位作用，使C\(_{2}\)端电位维持为高电平，右半边电路无法产生振荡。只有在第5脚为“0”时，才能振荡，这时第9脚输出音频信号，推动发声器件HTD—27A发声，红色发光二极管5LD—R也同时点亮。几个有关脚的电压波形见图5。为了使发出的声音清脆响亮，压电陶瓷片应装置在助声腔中。
转速低限报警

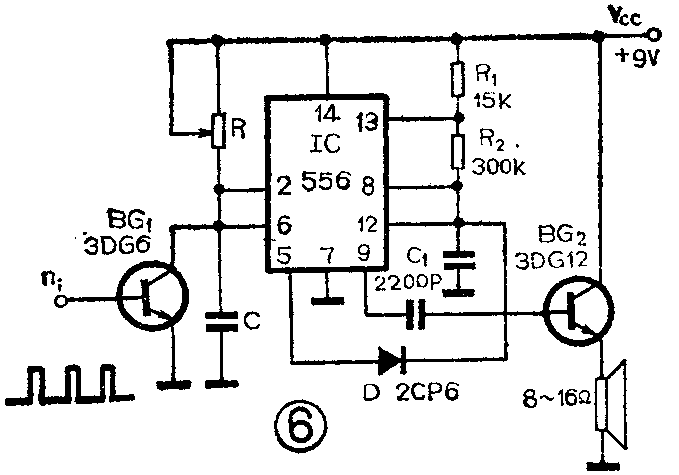

当转速低于下限时，便能发出报警，直至转速恢复正常。图6左侧组成转速鉴别电路，实际上是电位鉴别，电位高低与转速有关：当输入端n\(_{i}\)出现一个正脉冲时，导通了的晶体管BG1将电容C短路，脉冲过去后，BG\(_{1}\)截止，电容C通过电阻R被充电，电容器上的端电压为UC（t）=V\(_{CC}\)（1－e-\(\frac{t}{τ}\))，其中τ=R·C。如果转速偏高，则上式中的t较小（t是旋转一周的时间。若n的单位是转／分，则t=60;n），每一周期电容C上能达到的最高电压也较小。调节电阻R的阻值，使在转速等于下限转速时，经时间t后，在电容C上得到的电压UC恰好为23V\(_{CC}\)，那么，在转速低于下限转速时，每一周期的终了都必将因为集成块第2脚的电平高于2;3VCC而使输出端（第5脚）出现“0”电平。
集成块右侧是一个多谐振荡器，振荡频率为1kHz左右。由于556集成块输出驱动能力仅有几个毫安，所以增加了三极管BG\(_{2}\)作为驱动级，以推动扬声器发出音响。
鉴别电路的输出端（第5脚）与振荡器的第8、第12脚相连。转速正常时，因第5脚输出总为“1”电平，使电容C\(_{1}\)端电压无法改变，电路不能振荡，没有音频信号输出；当转速低于下限转速时，第5脚输出零电平，使二极管D截止，于是扬声器发出音频响声。(姚汉梁)
