电子转盘装置

🏠 首页 《无线电》杂志 1987年 🔗 第211期 🔗 第43页 分类:答读者问 🔗 陈治能 🔗

这里介绍的是一种能长期工作的低转速、小功率的电子转盘装置。它有很多用途,例如在转盘四周安上几架模型飞机,就成了小玩具——儿童乐园的电动飞机,见图1a所示;在转盘上装上支架,支架上安放轻小商品,就是商店橱窗的转动广告;若在转盘上装上画有彩色斜条纹的圆筒,可以做理发店的店标。

图1
图1 🔍原图 (848×1297)

工作原理

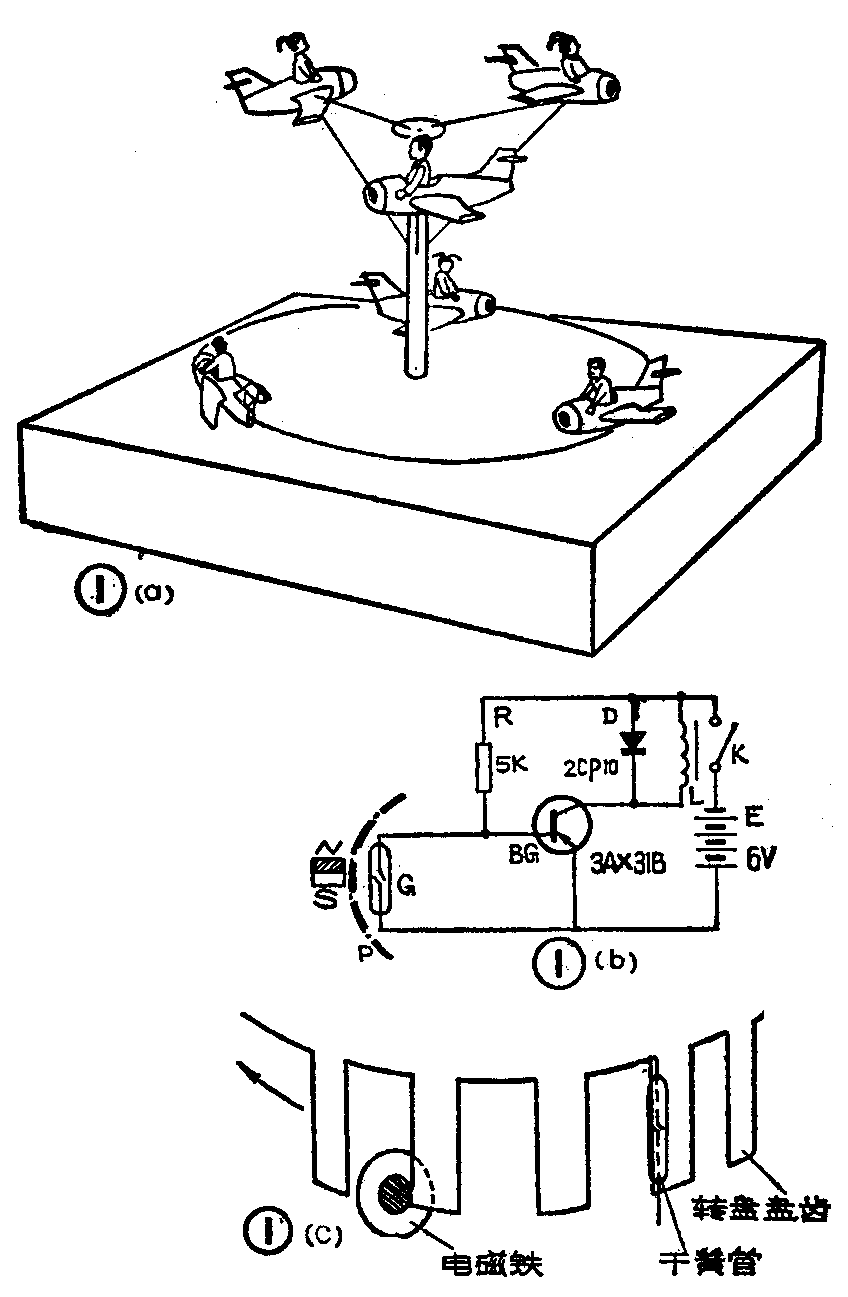

电子转盘电原理图见图1(b)所示。平时,永久磁铁吸住铁质转盘P的一个盘齿,由于盘齿有磁屏蔽作用,干簧管G的两个触点不吸合。当接通开关K时,电源通过R向BG的基极提供足够的基极电流,BG导通饱和,电磁铁线圈L中有电流通过,电磁铁产生磁性,吸引电磁铁两个磁极附近的一对盘齿,转盘开始运转。转盘、电磁铁与干簧管的相对位置见图1(c)所示。当转盘转过了一个角度,两个盘齿之间空隙转到永久磁铁与干簧管G之间时,G的两个触点闭合,BG的基极与发射极短路,BG截止,电磁铁磁性消失,转盘靠惯性自由转动。当第二个盘齿转到永久磁铁与干簧管之间时,G的两个触点断开,BG再次导通,电磁铁吸引逐渐靠近的一对盘齿,转盘继续运转。就这样,电磁铁一次次地吸引逐渐靠近的盘齿,转盘就滴溜溜地转动起来了。

把转子设计成齿轮形,是要利用电磁铁一次一次地吸引逐渐靠近的盘齿,使盘子转动;如果转子做成圆桶形,即使电磁铁一次次地吸引转子,也只能使圆桶产生振动,而不会转动。如果电磁铁得到的不是脉冲电流,而是恒定的电流,它就会老是吸住一对盘齿,转子是不会转动的。

元件的选择与制作

图1(b)中BG选用3AX31B或3AX81,要求β≥50。干簧管选JAG—4小型管。D用2CP10或2CP11。

电磁线圈L需自制。先用厚1毫米的硬纸按图2(a)制作一个线圈架,在上面用直径0.25mm的漆包线绕2000匝,线头从一端引出。在电磁线圈中插进一根长80mm,直径6mm的软铁棒,就成了图2(b)的电磁铁。

图2
图2 🔍原图 (509×607)

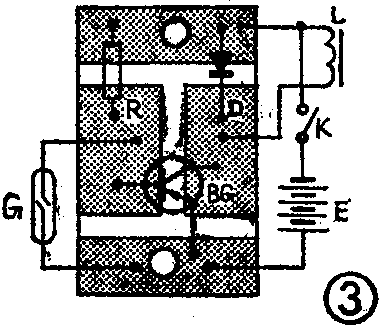

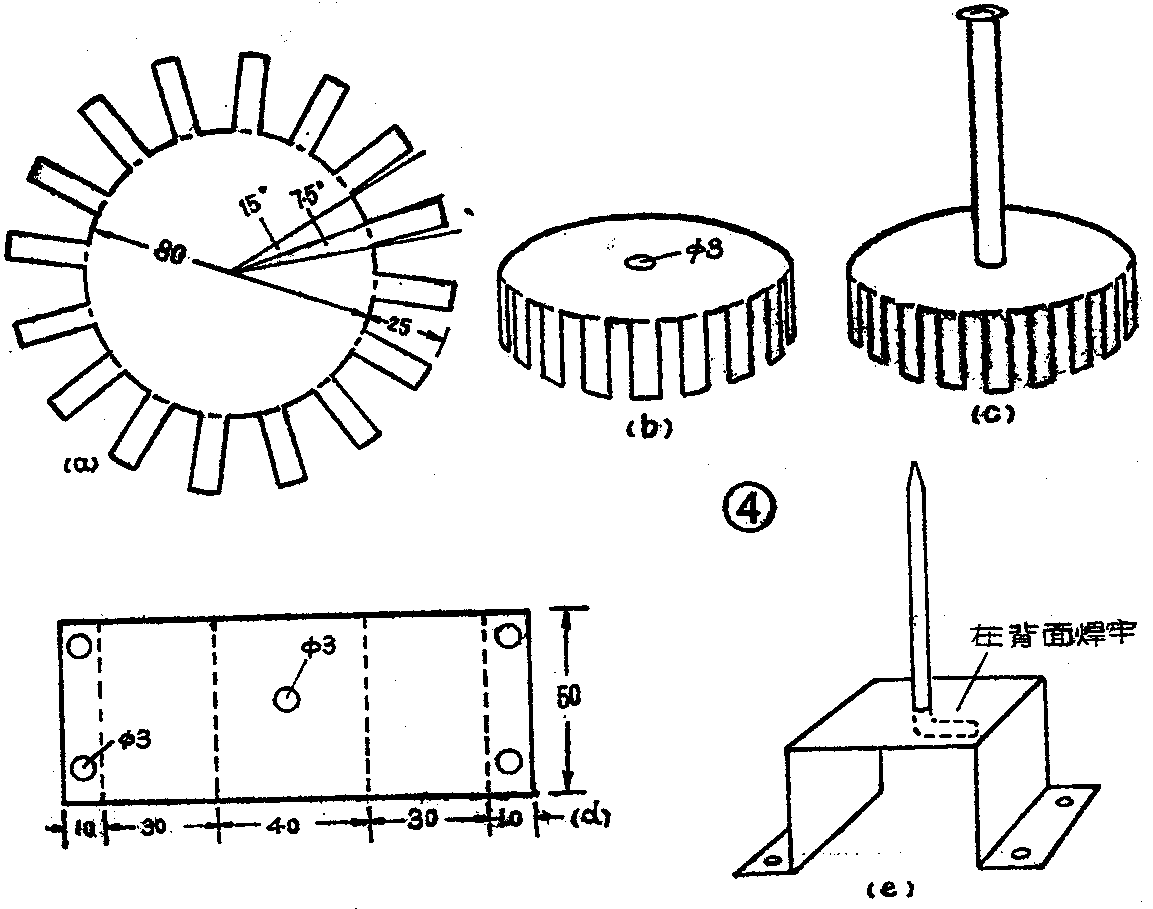

整机印刷电路板见图3所示(1∶1)。电子转盘各部件尺寸见图4。下面介绍制作方法。

图3
图3 🔍原图 (384×329)
图4
图4 🔍原图 (1153×909)

1.转盘:用厚0.35mm的镀锌铁片按图4(a)的尺寸剪一个齿盘,沿虚线弯成如图4(b)所示。再用长120mm,宽16mm的薄铁片卷一个内径约5mm的圆筒,圆筒上端焊一小块顶片,顶片从内向外凿有凸痕,下端焊在齿盘正中的圆孔处,制成图4(c)所示的转盘。

2.顶针架:仍用上述镀锌铁片制作,按图4(d)的尺寸剪好,在中心圆孔处焊上长123mm的顶针,沿虚线弯成图4(e)所示的顶针架。

安装和调试

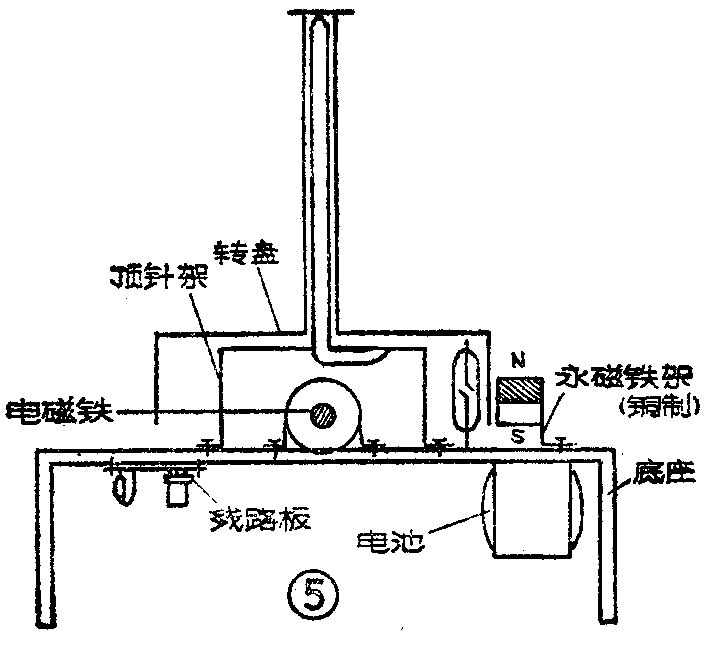

整机如图5所示进行安装。其中电磁铁用图2(c)所示的固定卡子固定。干簧管安装在转盘内侧,应尽量靠近盘齿。在转盘外正对着干簧管处安装永久磁铁。转盘装好后,转动一下,调整电磁铁的位置,使相对的每一对盘齿都刚好对正电磁铁的磁极。

图5
图5 🔍原图 (706×649)

永久磁铁与干簧管相对位置很重要,它决定转盘能否转动和转动的方向。安装时,要使当干簧管刚好被一个盘齿的左侧掩盖时,电磁铁的磁极正好与另一个盘齿的左侧相切,如图1(e)所示。这样安装,转盘能顺时针方向转动。

电路调试

接通电源,用万用表直流电压档测量BG的发射极与集电极的电压,红笔接发射极,黑笔接集电极。当用导线将基极与发射极短路时,BG截止,集电极电压是6伏;当将短路导线断开时,BG通导,集电极电压应是0.3伏左右,若电压远大于0.3伏,就要减小R的阻值。

最后,进行转盘动态调整,当接通电源,转盘转动时,移动永久磁铁,使转盘转动最有力和最灵活,固定永久磁铁即可。(陈治能)
