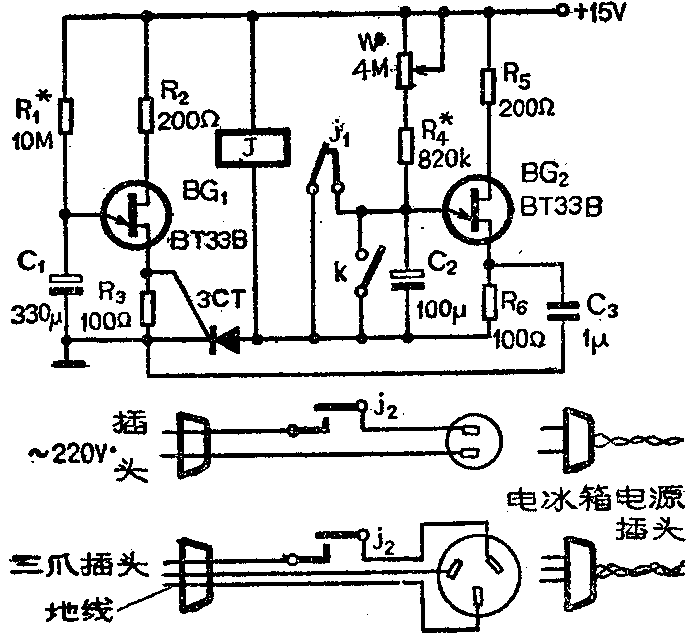

有的电冰箱温度控制器坏了，如无备件更换可用附图所示电子线路代替，它能使电冰箱冷藏室的温度由0℃～10℃连续可调（当然冷冻室温度也跟着变化）。
一、电路工作原理
BG\(_{1}\)接成3CT的触发电路。接通电源后，电源通过R1向C\(_{1}\)充电。当C1上的电压上升到BG\(_{1}\)的峰点电压时BG1导通，C\(_{1}\)通过R3放电。R\(_{3}\)两端电压触发可控硅3CT导通，继电器J吸合。调整R1，可使J每10分钟吸合一次。平时J的长闭接点j\(_{1}\)闭合，当J吸合后， j1打开，C\(_{2}\)开始充电，过几分钟后C2上的电压达到BG\(_{2}\)的峰点电压，BG2导通，C\(_{2}\)通过R6放电。R\(_{6}\)上的电压为上正下负，这一电压通过C3加在可控硅3CT两端，使3CT受反压而关断，于是J释放。调整W控制上述变化过程的长短，因而可使J的吸合时间由1～6分钟变化。j\(_{2}\)是J的常开接点，电冰箱的电源受其控制。不难看出，电冰箱的电源每10分钟接通一次，每次运行1～6分钟。显然，每10分钟运行1分为高温档，每10分钟运行6分钟是低温档。这个电路没有进行温度取样，但它电路简单，模仿当前冰箱内控制器的运行规律。所以使用这个电路，W位置基本能确定箱内温度。这个电路是放在箱外的，所以不受箱内潮气侵害。使用附图电路时，箱内控制器可以放在强冷档，或将箱内电机接线直接接通不受箱内控制器控制。这时冰箱运行全靠W来确定。附图中的开关K为强冷开关，当K闭合时，BG2不能工作，所以，J吸合后就不会再释放了。电冰箱即不停地运行，直到将K断开。
二、元件选择及调整
BG\(_{1}\)和BG2采用BT33B型η=0.6的双基极二极管。3CT采用1A、100V的可控硅。J采用JJDZ4型12伏继电器。
电路接好后，先调R\(_{1}\)使J每10分钟吸合1次。然后将W置于零，调R4使J的吸合时间为1分钟。再将W调到最大值，J的吸合时间将变为6～7分钟。将W调到低温档运行2小时，冷藏室温度不应低于0℃。否则应增大R\(_{1}\)的值调整休止时间。
电路调整好后可装在一个小盒内，安装在冰箱后下方，在小盒上同时安装一个插座，如图所示，将电冰箱电源插头插在插座上，而将小盒的电源插头，插在原220V电源上。（常光宇）
