本装置适用于交流弧焊机、硅弧焊整流器。具有电路简单、可靠性高、通用性较强等特点。特别是该装置在发生故障时，能自行在不节电位置正常运行，不会影响施工。

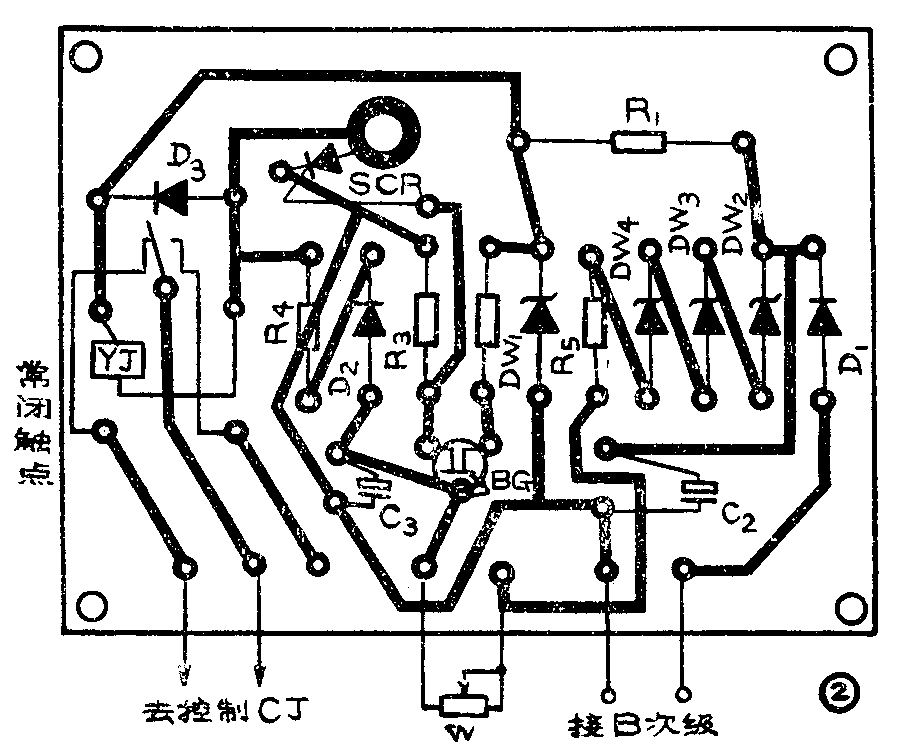

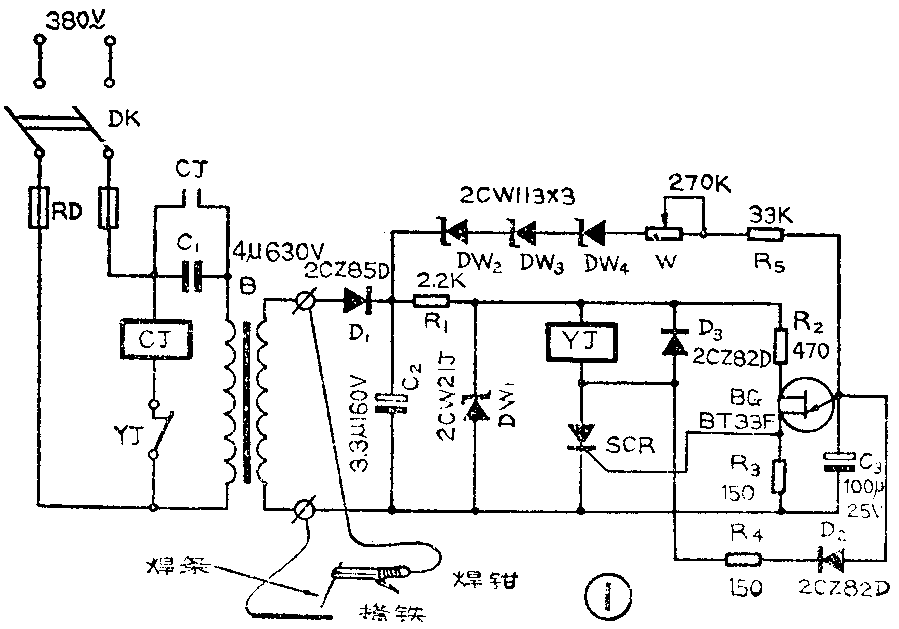

图1为电原理图。电焊机开始工作时。合上DK，继电器CJ通过常闹触点YJ得电吸合，触点CJ闭合，变压器B通电运行。同时其次级输出约65～75V电压，经D\(_{1}\)整流，C2滤波，一路经R\(_{1}\)、DW1稳压后供控制回路；一路经DW\(_{2}\)～DW4及W对C\(_{3}\)充电，当充至BG峰点电压时，BG呈负阻状态，在R3上输出一正脉冲，触发可控硅SCR导通，继电器YJ吸合，继电器CJ释放，触点CJ断开，B通过C\(_{1}\)供电。由于电容的限流作用，使其初级电流在300mA左右，达到了空载节电的目的。施焊时，焊条与工件碰触，相当于将B次级短路，其电压近似零伏，于是C2端电压迅速下降，当降至YJ释放电压时，YJ释放，触点YJ闭合，继电器CJ吸合，触点CJ接通，B不经C\(_{1}\)供电而直接电源通电工作。此时，电弧拉开正常焊接，B次级工作电压在30～40V之间，不足以击穿DW2～DW\(_{4}\)，C3无充电电流，维持了暂时稳定状态。一旦停焊，B次级电压即刻上升， DW\(_{2}\)～DW4被击穿，通过W、C\(_{3}\)及BG等延时回路的时延（调整W可改变延时长短），SCR又被触发导通，继电器YJ吸合，继电器CJ释放，B通过C1供电而又处于节电运行。电路中,D\(_{2}\)、R4支路的作用是当SCR导通时旁路C\(_{3}\)，以保证各次延时长短一样。图2为印刷电路板图。
元件选择：C\(_{1}\)选用CZ40等油浸电容；CJ为 CJ10－20交流接触器，线圈电压380V。YJ选用T70L5D等吸合电压12V、直流电阻450Ω左右的灵敏继电器，有一对常闭触点即可。SCR为3CT1A50V单向可控硅，选用维持电流较大者为宜。其余按图1中标明值选用即可。
本电路在元件良好，接线无误的情况下，一般不作调整即可正常工作。如果在焊条与工件拉弧较远时，电路误动作，可将DW\(_{2}\)～DW4中的某一只换用稳压值大些的即可解决。
该装置经实际使用表明，起弧很快，与未加该装置前无明显差别。因此，在实际使用中，将延时量调至5秒以下，可进一步提高节电效果。（陈新明）
