每年到了一定季节，海洋中的某些鱼类成群地沿着一定路线，向着一定的目的地游动。渔民则根据这种规律，在鱼群经过或聚集的地方集中进行捕捞。
随着科学技术的进步，现在已采用各种寻找鱼群的仪器。本文介绍的鱼群电子探测器，其结构简单，适合广大业余爱好者制作及捕鱼专业户使用。
工作原理
当鱼群在一定深度的水中游动时，该深度的水较同深度无鱼群的水温度有显著差别，而把这种温度差别转换为电信号，就可探知鱼群的大概位置。这里介绍的鱼群探测器就是根据这个原理制作的。
电原理图见图1。运算放大器5G28构成自激多谐振荡器。C\(_{1}\)0、R15构成定时电路。电阻R\(_{13}\)和R14将运算放大器5G28的同相输入端（4脚）偏置于电源电压的一半，即为7.5伏。电阻R\(_{11}\)将5G28的同相输入端引入正反馈，构成施密特触发器，即再生式比较器。其上限触发电平为10伏，下限触发电平为5伏。接通电源后，电容器C10在5～10伏电压之间不断地充电、放电，即形成施密特触发器的输入信号，在电压为5伏和10伏时，能触发翻转，从而使5G28的输出端（7脚）输出稳定的矩形脉冲。5G28的2脚和6脚间接调零电位器W\(_{3}\)，1脚和9脚间接入频率补偿电容器C11。本振荡器采用单电源供电。
自激多谐振荡器作为探测电桥的信号源。探测电桥由电阻R\(_{3}\)、R8、R\(_{9}\)、传感器（热敏电阻Rt）以及调节平衡的电位器W\(_{2}\)组成。探测电桥的输出信号经过耦合电容C3加到电压放大器输入端，电压放大器由反相器M\(_{1}\)、M2和M\(_{3}\)构成，其放大倍数约为33倍，电容器C1用以抑制寄生振荡。
电压放大器的输出信号经过电位器W\(_{1}\)和电容器C5加到功率放大器的输入端，功率放大器由5G37构成。电阻R\(_{4}\)和R5为偏置电阻，确定了电路输出端电位，使之保持7.5伏左右。为了防止电路产生高频自激，接入电容器C\(_{7}\)。
探测之前，将传感器用电缆连接放在待探测的水中某一深处，调节电位器W\(_{2}\)使电桥平衡，此时，电桥无输出信号，扬声器无声。探测时，在水中平移传感器，当传感器移到鱼群所在位置时，由于该处水温有显著变化，因而传感器中热敏电阻的阻值也相应改变，使探测电桥失去平衡，电桥有信号输出，经过电压放大及功率放大后，使扬声器发出响声。电路的闭环增益取决于电容C6和C\(_{7}\)。电阻R12和电容器C\(_{9}\)为相位补偿电路，用以消除自激振荡。R12一端和电源连接，构成自举电路。接成自举电路之后，由于C\(_{8}\)的容量大，它的两端电压基本维持不变，这样当实际输出电压增加时，输出功率也提高。所以，探测到鱼群时，扬声器立即发出较强的声音。
制作

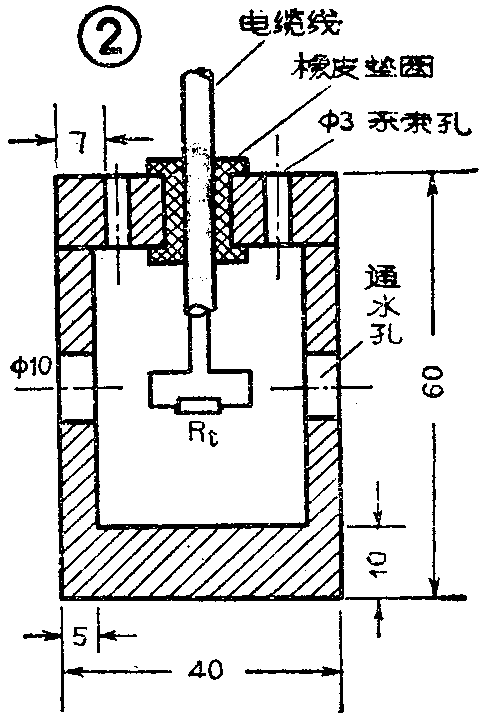

传感器是此种探测器的关键。自制传感器的结构如图2所示，传感器的壳体由铜或不锈钢制成，这样不但能保护热敏电阻R\(_{t}\)，而且便于沉入水中。传感器四周有四个φ10的通水孔，（图2是剖面图，故只见到两个），使得传感器内的水温和外界水温相同。热敏电阻Rt选用正温度系数的，放在传感器壳体内，R\(_{t}\)的两根引线要很好地绝缘，否则传感器沉入水中时，两条引线便被水的电阻旁路，使探测电桥灵敏度大大降低，甚至不能探测。橡皮垫圈可防止电缆线上下移动，因为Rt很轻，所以可直接用电缆线系着。整个传感器用尼龙线从两个φ3孔中系起。

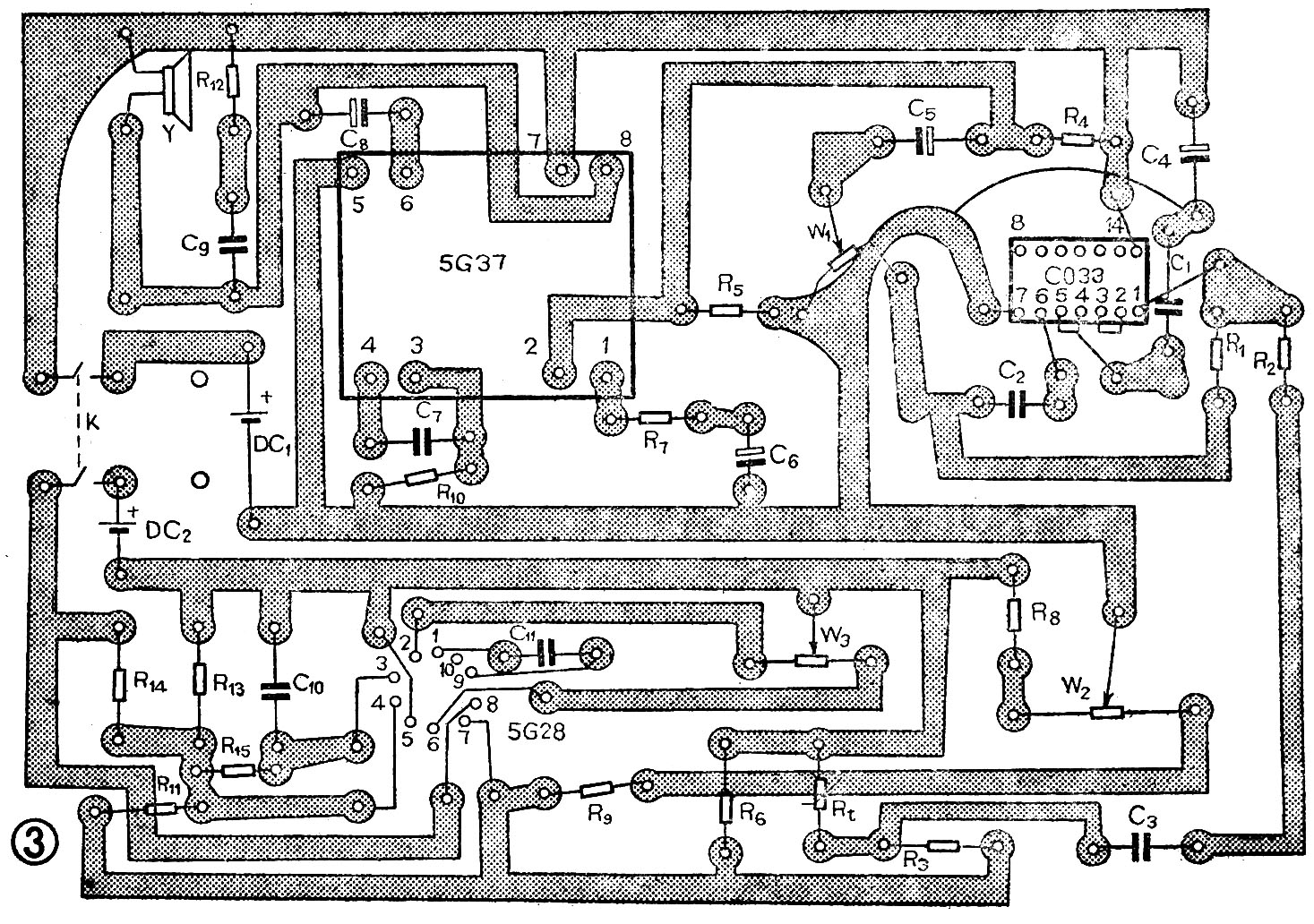

除扬声器和传感器外，其余所有元件都装在印刷电路板上，见图3。其尺寸为100×150mm。
装配前应将电路元件进行热老化和电老化，再进行筛选。对印刷电路板和各元件都要进行防潮处理。整个电路板和扬声器都装在自制外壳内。
调整
装配完毕后，复检无误，按如下步骤调整：
1．调整功率放大器：断开电位器W\(_{1}\)的动臂接线，通过电容C5加入频率为1000Hz、幅度为0.5伏的正弦信号，同时扬声器发出较强的单音调声响。
2．调整电压放大器：断开C\(_{3}\)与Rt及R\(_{3}\)间的连线，通过C3加入1000Hz、10毫伏的正弦信号，测量C\(_{2}\)的输出信号约为0.3伏左右。
3．调整自激多谐振荡器：调节电位器W\(_{3}\)使5G28为平衡状态，测量C10两端电压应在5～10伏之间变化，用脉冲示波器观察5G28的输出电压（7脚对地）应为短形脉冲信号，其幅度约为500毫伏。
4．调整探测电桥：用3.3k电位器代替Rt，且预先将3.3k电位器调节为2k左右，5G28的输出信号加到探测电桥，调节电位器W\(_{2}\)，使电桥的输出信号为零（Rt与R3连接点对地的信号）。然后调节3.3k电位器，则电桥有相应的输出信号。
5．整机调整：恢复所有断开的接线，但仍用3.3k电位器代替Rt，调节3.3k电位器为2k的阻值，调节电位器W\(_{2}\)使扬声器无声。然后调节3.3k电位器则扬声器发出声音，调在极端位置时扬声器应声响最强。整机调整完毕后，取下3.3k电位器，装上传感器的接线。
说明
本鱼群电子探测器适合于湖、海捕鱼船队使用，其效果明显；而在江河中使用效果不明显。其原因是湖、海中鱼群较大，对水温影响大，传感器输出的信号变化也大。而江河中鱼群小，鱼群位置变化快，因此不容易探测出准确位置。
这需要在一段使用时间内摸索规律。（钱如竹）
