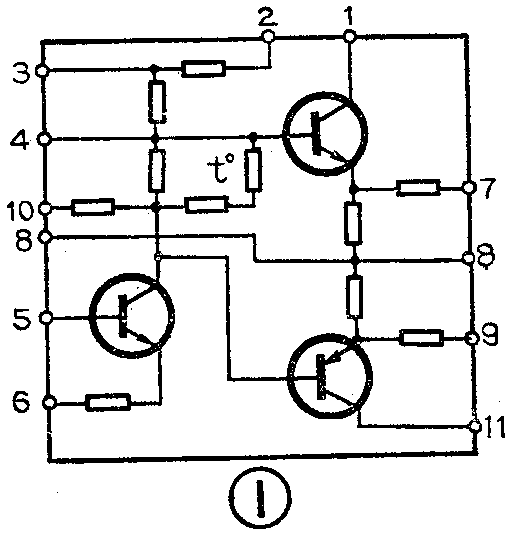

一台日立CTP－236D20英寸彩色电视机，出现一条水平亮线故障，经检查是场输出厚膜电路HM6232烧坏了。这种厚膜电路价格很贵，而且在市场上也很难买到，为了解决这个问题，我采用分立元件来代换此厚膜电路，方法简单，效果很好。

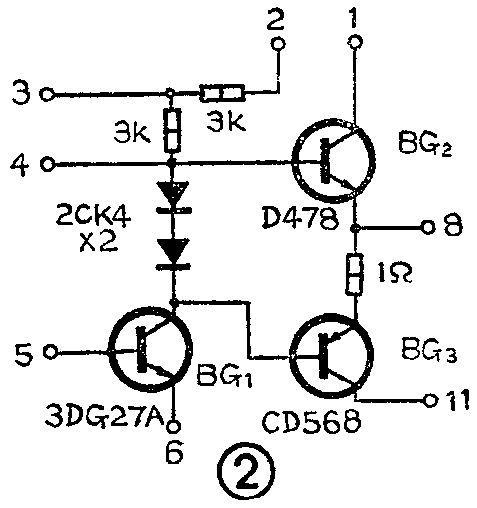

元件选择： BG\(_{1}\)选3DG27A或3DA87A要求β≥45，BG2和BG\(_{3}\)采用塑封大功率管D478和CD568，这是一对互补管，要求两管性能及参数基本一致，电阻耗散功率要求大于1W。
电路调试；焊下原厚膜电路HM6232，将代换电路的引出脚与原厚膜电路引出脚在电路板上的位置，按号码用导线连接好，然后接通电源，如果光栅拉开，说明装配正确。如果仍有一条水平亮线，应检查代换板上各元件焊接是否牢靠，接线是否正确，质量是否有问题。消除上述隐患后，一般均能使光栅拉开。如果图象下线性轻微不好，可调整场线性电位器，如果图象下部严重压缩，可能是CD568管质量不好，再更换新管试试。如果产生自激现象，可在推动管3DG27A的集电极与地之间并联一个 470pF的电容器，或在发射极串接一个27Ω 电阻，这样自傲现象即可消失。最后检查一下场输出管的电流，一般在70～100mA 范围内均为正常。
注意事项：场输出管必须安装散热板，面积为60×40mm\(^{2}\) ，厚2mm。

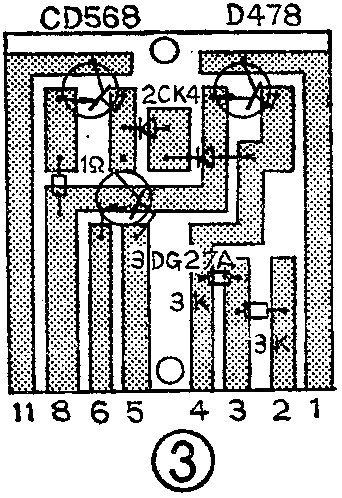

当全部调整完毕后，可将代换板用一小支架固定在原厚膜电路旁边的空位上，也可用若干根15mm长的铜线，一头焊在自制的代换板上、一头插入相应的插孔内，直接固定在底板上。日立牌其它型号彩电，如CTP－216D、CTP－450D、CRP－149D等，如出现此故障，也可参照上述方法进行代换。（徐华定）
