故障现象：开机数分钟后，图象和伴音均消失，调节频率微调旋钮，可将图象和伴音调出，但过数分钟后，图象和伴音又消失。图象消失后，屏幕上布满噪声点，与没有收到信号时屏幕上所显示的情况相同。这时只要再调节频率微调旋钮，图象和伴音又可恢复正常。此故障变化没有规律，有时收看几个小时都正常；有时不需要调节，便可自行恢复正常；有时则需要调节很大的范围，才能恢复正常。

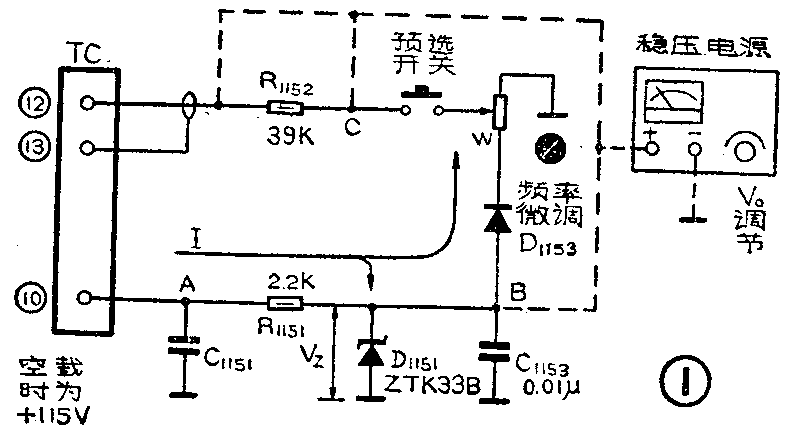

故障分析：该机的高频调谐器是电调谐式的，出现这类故障的原因是频率飘移，造成频率飘移的原因很多，如：调谐电压波动；电调谐元器件损坏；谐振回路失调等因素都会产生这类故障。这些不同原因，可通过实验方法来辨别，这里介绍的方法对其他电调谐高频头的检查也是适用的。实验检查电路如图1所示。首先将面板上频道预选器拆下，把线路板上的电阻R\(_{1152}\)焊开，然后用稳压电源10～20V档，将负极接地，正极接入高频调谐器插座TC的端。打开电源开关，调节稳压电源输出电压V0的调节旋钮，待图象、伴音均具佳时，停止调节，观察信号的稳定度，发现此时图象稳定性很好，于是，可断定故障存在于频率调谐电压产生电路中。

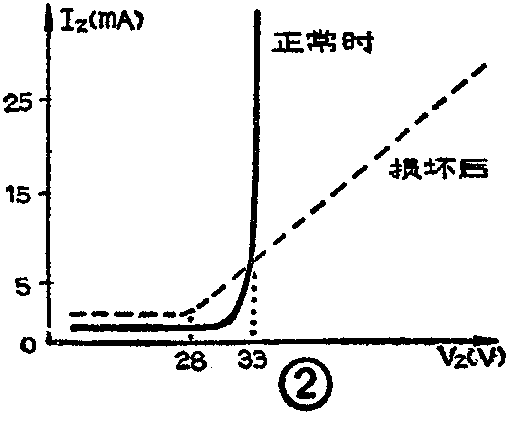

故障检修：先测量调谐器插件TC的⑩端的电压，该端电压是市电经整流滤波后，直接供给频率调谐电压产生电路的工作电压，这个电压在空载时（拔掉TC插件⑩端）为115V，接上频率调谐电压产生电路后降为88～90V。经测量该点电压正常，继续查找故障部位。由图1可见：B点电压是由115V电压经R\(_{ll51}\)，Dll5l、C\(_{ll53}\)组成的稳压电路产生的，使B点电压被稳定在33V左右。正常时，A点电压为88～90V，于是流过Rll51的电流I为：I=\(\frac{（V}{_{A}}\)-VB）R\(_{1151}\)≈25mA，R1151上的压降为55～57V，我们以此为据，检测这几个参数，发现流过电阻R\(_{ll51}\)上的电流I在20～25mA之间来回变化，于是B点电压也在波动，因而造成了调谐电压输出端TC插件的端电压的波动，如：接收10频道信号，正常时，TC插件端的调谐电压值为10.55V左右，但由于流过R1151上的电流I的变化，使得该电压在10.2～11V之间变化，于是就造成了图象时有时无的故障发生。由图1电路可见，引起R\(_{ll51}\)上电流I变化的因素有：Dll5l损坏，C\(_{ll53}\)漏电，Dll53损坏，调节电位器W损坏等。为了区别这几个因素，可通过测量A、B、C三点电压值来进行分析辨别，从以上测量的几个数据得知，流过R\(_{1151}\)上电流I的变化趋向是降低而不是升高，于是可排除Cll53损坏的可能，而对D\(_{ll5l}\)进行重点检查。将D1151拆下，用万用表测量，没有发现异常，再用晶体管图示仪检查，发现其伏安特性已发生了变化，见图2中虚线所示，由图可见，随着电流的变化，其稳压值也在变化，因而发生此故障。置换元件时，可以不必对B点电压进行严格调节，所以，当手边没有原用管子时，可用2～3只低稳压值的管子串联代替，比如用2～3只2CW78就可以，其它元件不用调整。（谢梅林）
