集成电路D7611一般用于电视机的公共通道，其主要功能有：中频放大，AGC控制，同步检波及预视放。它的内部结构框图及外围电路如附图所示。下面按信号流程分析一下它的工作过程及检修方法。
工作过程
1．中频放大电路：从天线接收来的全电视信号在高频头中经过高频放大及混频后，输出为中频信号，这个中频信号经过前置中放的放大，再经过声表面滤波器（SAWF），以平衡输出的方式加到集成电路D7611的①、脚，送到有自动增益控制的宽带中频放大器（三级差动放大）进行放大，这个放大器的总增益为200倍，并有直流负反馈来防止因直接耦合而引起的直流电位的飘移。①、脚是中频放大器第一级差动放大电路的两个差动管的基极输入端，接在②、两脚之间外围电容C\(_{2}\)对负反馈中的交流成分起旁路作用。中放AGC电压取自脚，由外接电容C11充电电流的大小决定，C\(_{12}\)、R8用来平滑中放AGC的输出电压。高放AGC电压从W\(_{1}\)中心滑臂上取出，送到③脚，作为高放AGC的延迟电压，高放AGC起控时，④脚电压上升，从R2、R\(_{3}\)连接处送到高放管基极上的电压升高，使高放增益降低。
2.同步检波电路：经过中频放大电路的图象信号一路经限幅电路，输出同步等幅的开关信号，送入检波电路。另一路直接送检波电路，在⑧、⑨脚上接入的T\(_{2}\)和R7，组成了37（38）MHz的谐振回路，用来保证进入检波电路的图象信号和开关信号严格同步。
3．预视放电路：从检波电路出来的信号进入预视放电路进行放大，之后从脚输出。接在脚上的L\(_{1}\)、C13是用来滤除视频信号中残余的中频成分。
4.电源及电调谐自动频率控制（AFT）电路：从脚输入的+12V电源，在内部稳压后，接各级电路的偏置电路。⑦、⑩脚上接有T\(_{3}\)、C9组成的相移网络，输入相位差为90°的图象载频，由相位检波器检出误差电压，再经差放电路放大后，从⑤、⑥脚输出AFT电压。采用机械调谐的高频头时，⑦、⑩脚应接地，⑤、⑥脚空着不用。
D7611集成电路有抗干扰功能，此部分在附图中未画出，其作用是消除视频信号上的黑白噪声。
故障检修

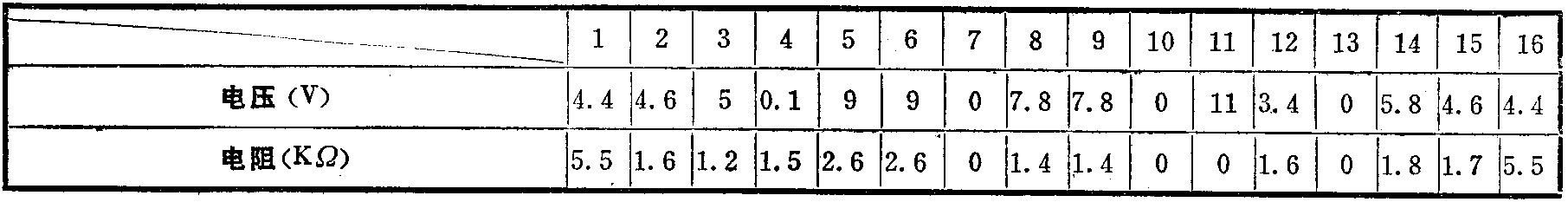

首先对整个集成电路的好坏作大致判断。用螺丝刀触击D76llNJ①、脚，并同时测量脚的直流电压，正常的电压值见附表，正常工作时，此点电压会从静态的3.4V上升到4.4V，喇叭内有“咔嚓”声，屏幕上的噪波点有明显的变化，如果脚电压无变化，或原来电压就很高，则说明D7611有问题。下面根据D7611的内部电路结构，具体分析故障所在。
1．中放级电路的检查：①、、②、四个脚都是中放电路的输入端，①、脚为44V，②、脚应为4.6V，如电压值偏离正常值很多，则可能是集成块内的中放电路有问题，外围电路中C\(_{1}\)、C2、任一个损坏，都不会影响其电压值。
2.AGC电路检查：③脚上的电压是从电位器W\(_{1}\)上取得的，正常时为5V,若此点电压不正常应检查外围元件W1、R\(_{4}\)是否接触不良，C3有无漏电或短路情况。调节W\(_{1}\)可改变③脚电压，③脚电压调得低点，对接收远台有利。④脚电压是集成电路内的晶体管饱和时集电极对发射极的电压，静态时不应超过0.3V，若超过时，有可能是集成块内部损坏。外围元件C3、C\(_{4}\)断路时，会使该点电压严重下降。当AGC起控时，④脚电压应上升。脚是中级AGC电压，正常值见附表，正常时，用螺丝刀触击①、脚时，脚电压将会下降，如果脚电压不变，则可能是集成块内部损坏，另外，C12短路时，脚电压会严重下跌，C\(_{ll}\)漏电时，脚电压也不正常。判断高放AGC电路是否正常，可在④脚与地之间接一只100kΩ的电阻，同时测量④脚电压，如果④脚电压由0.1V上升，则说明高放AGC电路正常，此方法的原理是：当脚与地之间接上一个电阻后，使脚电位下降，而脚是内电路中晶体管的基极，此时基极电位下降，晶体管退出饱和，故④脚电压从0.1V上升。
3．同步检波及预视放电路的检查：⑧、⑨脚是同步检波电路中差动放大器的两个集电极，静态时为7.8V，两个脚外接37（38）MHz LC谐振回路，不论信号有无，这两脚电压总是不变。脚是预视放的输出端（射随输出）正常时电压为3.4V，由于噪声影响，该点电压会有所变化。当脚的外接元件C\(_{13}\)开路或L1短路时，图象会模糊不清。
4．其它电路检查；脚是稳压电源供电端，电压稳定在11V，脚是内电路接地端。⑤、⑥脚是差动放大器的两个集电极，电压为9V，无论信号有无，这两个电压不变。（李德清）
