（达占）本文向读者介绍一种适合学生制作的经济实用的袖珍收录两用机，该机体积为240×120×48mm，使用四节五号电池供电，也可用交直流变换器供电。该机收音部分采用分立元件组装，录放部分采用集成电路。机内装有驻极体话筒和二英寸半的内磁式扬声器，并备有外接话筒、耳机和外接电源插口。适宜于大、中学生学习外语之用。为了便于读者制作，该机的全套散件（全系正品元件，并经过筛选、选配。其中还包括外壳及螺丝钉等所有配件）由浙江杭州余杭蒋村建武电视机元件厂负责向读者邮售，具体办法详见本期第48页。
该机的主要技术参数为：（1）收音部分。频率范围：中波不狭于525～1605千赫；短波段不狭于6～12兆赫；灵敏度：中波不劣于1.5mv／m，短波不劣于150μv；选择性：大于10dB；信噪比：大于30dB。（2）录音部分。带速4.76cm／s，带速误差不大于±3％；抖晃率不大于0.5％；全通道频响125～6300赫\(^{+}\)3\(_{-}\)5dB；全通道信噪比大于35dB；全通道失真度≤10％；不失真输出功率250mw；外接话筒输入电平；－60dB（0.0775mv）；偏磁方式为交流，抹音方式为直流。
电路原理简介

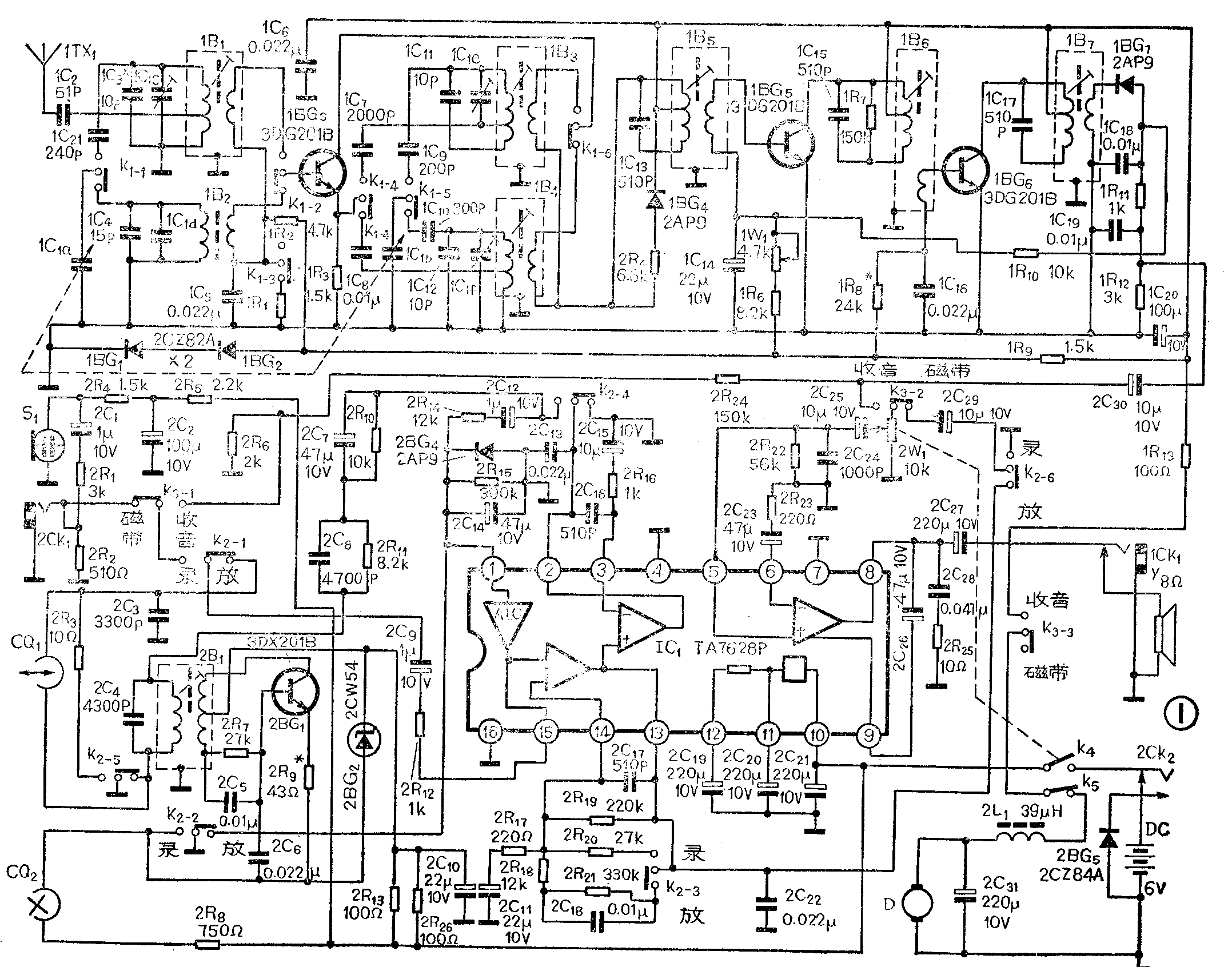

整机电路如图1，它由收音、录放两部分组成。收音部分是典型的超外差电路，由三个三极管、四个二极管及阻容元件等组成。中频回路采用单调谐方式，调试方便。晶体管采用国内比较成熟的低噪音3DG201B塑封管，工作稳定可靠。变频一中放、二中放的偏流均由两个二极管串联稳压提供，使电源电压下降时仍有比较高的灵敏度。电路中采用了二次AGC电路，在接收本地强电台信号时，也不致于引起失真。
录放电路采用了稳定可靠的集成块TA7628（以下简称IC），该集成电路由前置放大器、录音放大器、ALC放大器、功率放大器组成。当工作开关K\(_{3}\)打在“磁带”位置、录放开关K2处于放音位置时，磁头输出的音频信号经2C\(_{9}\)和2R12送到IC的第15脚，经过前置放大器放大后由第13脚输出，然后通过K\(_{2－6}\)、2C29、K\(_{3}\)-22W1、2C\(_{25}\)，送到第5脚进行功率放大。经功率放大后的信号由第8脚输出，经2C27后去推动扬声器放声。2C\(_{3}\)与磁头的电感并联，对高音起补偿作用。前置放大器反馈网络中的2R18、2C\(_{18}\)起频率均衡作用。2C20是功放OTL电路的自举电容，可提高电源的利用率。2C\(_{28}\)和2R25在功放输出级中起消振作用。功放级的增益大小由2R\(_{23}\)决定。
当录放开关K\(_{2}\)处于录音位置时，可进行机内话筒和外接话筒录音。机内话筒S1输出的信号经2R\(_{2}\)、2R1分压，再经K\(_{3}\)-1、K2-1、2C\(_{9}\)、2R12送到IC第15脚，经过前置放大和录音放大后由IC第2脚输出录音信号，经K\(_{2}\)-4、2R10、2C\(_{7}\)、2C8、2R\(_{ll}\)和超音频振荡线圈后，送至录音磁头CQ1进行录音。
录音自动电平控制（ALC）电路也是在IC的第2脚取得信号开始工作的。这个信号经2C\(_{12}\)、2R14送到检波二极管2BG\(_{3}\)、2BG4，检波后的直流电压由2R\(_{15}\)、2C14滤波，送至IC第1脚，通过IC内部的ALC放大器来控制第15脚的输入信号，控制范围约40dB。在进行收音录音时，只要将功能开关K\(_{3}\)拨至“收音”位置即可，收音信号由2R24、2R\(_{6}\)进行分压得到，然后送至K3－l，以后的录音过程与上面相同。
该机采用直流抹音、交流偏磁方式。
制作与调试
该收录机的印刷电路板图随邮购的套件一起发出。限于篇幅关系，本文从略。读者参照印刷电路板图将元件焊接组装好后即可进行调试。具体连线及调试步骤资料随套件一起寄发读者，下面仅讲几个调试要点：
1．收音部分的静态调试：1BG\(_{1}\)、1BG2的串联稳压值为1.4V；1BG\(_{3}\)工作于变频和中波段时，静态电流为0.4～0.5mA，工作于短波段时为0.5～0.7mA；1BG5的静态电流为0.4～0.7mA，1BG\(_{6}\)为1～1.2mA。

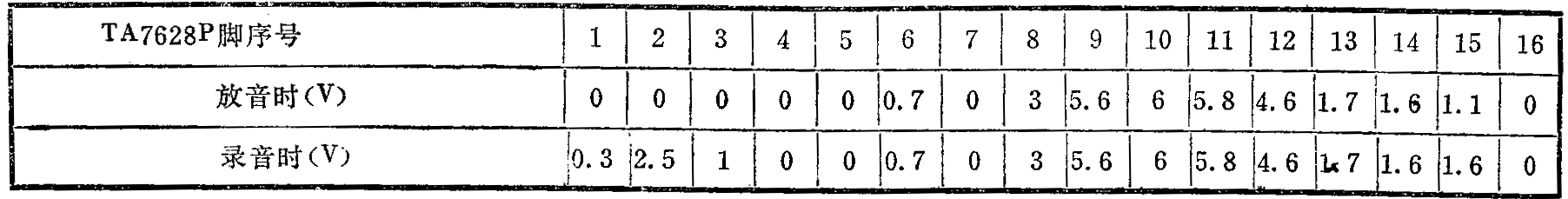

2．录放部分的集成块TA7628在电源电压为6V时的静态电压值见附表。
3．超音频振荡器的调试：当工作开关K\(_{3}\)置于“磁带”位置，录放开关K2置录音位置时、用万用表测量2BG\(_{1}\)集电极电压应为5.5V左右，发射极电压为0.25V左右，2B1次级电压为17V±0.5V，偏磁振荡频率约为45～50千赫。如果达不到上述指标，可适当改变2B\(_{1}\)磁芯位置，或调整2R9阻值。
完成上述工作后，可用高音比较丰富的原声带进行放音。用小螺丝刀调整磁头的方位角螺丝钉，使放音高音明亮为止，最后用玻璃漆将螺丝钉封固。

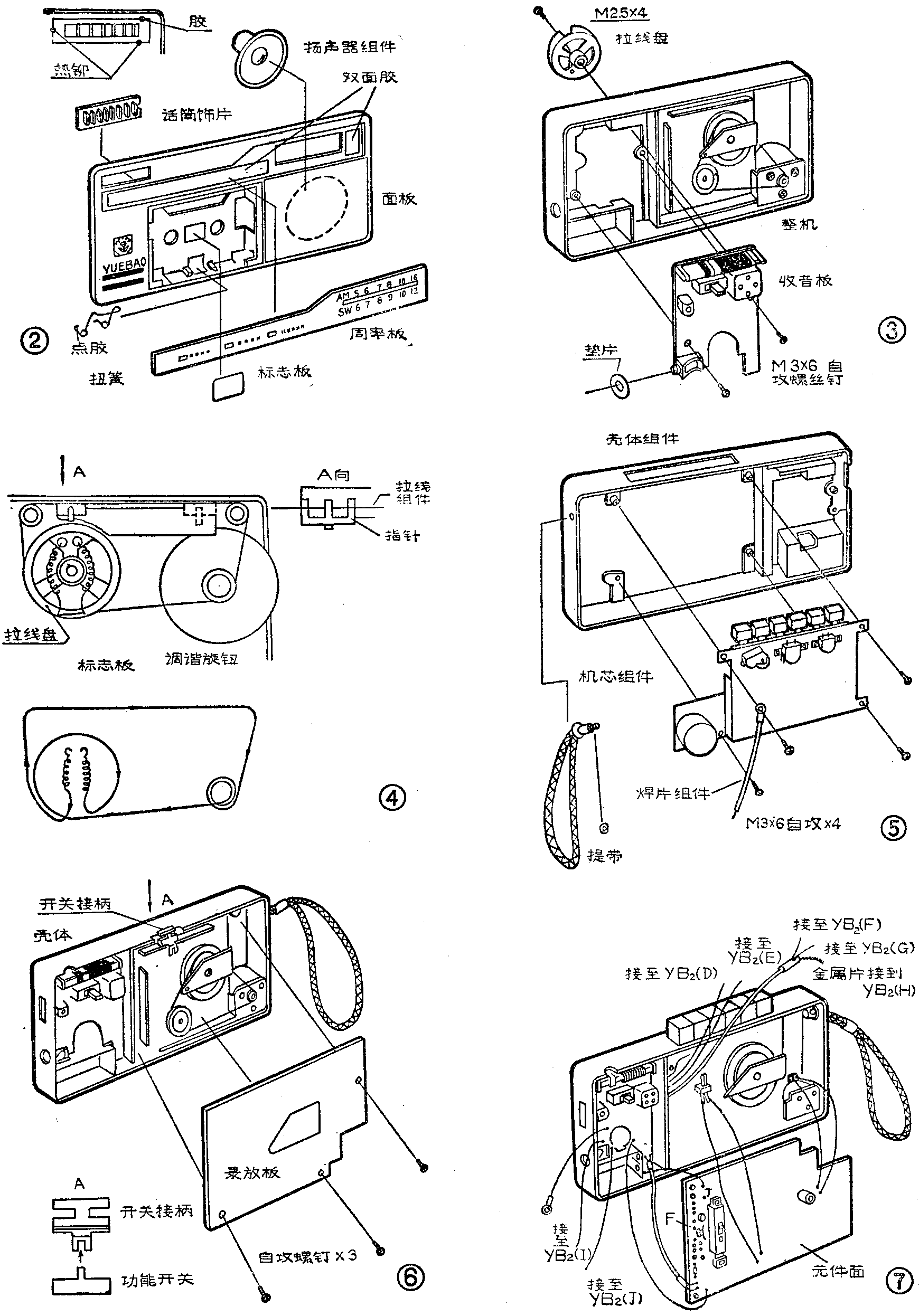

本机采用的磁头为R2072型，偏磁电流为550μA±25％；录音电流为30μA±20％；抹音头电流在5mA左右。读者可根据失真度、灵敏度、频响三者兼顾的原则仔细进行调整。图2为面板装配图，图3为收音板装配图。图4为拉线装配图，图5为机芯装配图，图6为录放板装配图，图7为整机接线图。可供参考。
