这里向大家介绍一种卷帘式自动窗帘装置，它的外形见图1、内部结构见图2。这种装置是将窗帘卷在卷帘杆上的，以减少窗帘的灰尘。如果选用山水图案的窗帘布，可在卷帘终止时留一定的余量，这样就象挂上一幅风景画，还能起到装饰作用。
电路原理

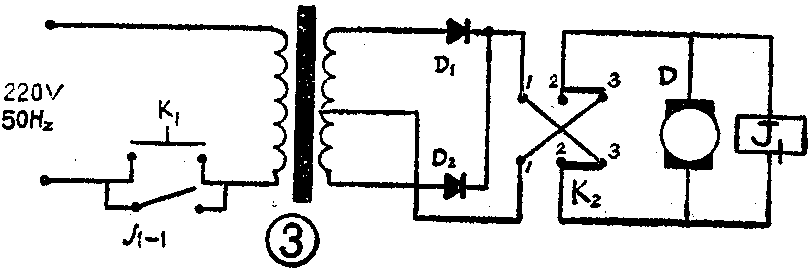

本装置的电路见图3。当按下K\(_{1}\)后，电路接通，整流以后的电压通过转换开关K2向电动机和继电器供电，J\(_{1}\)继电器工作以后，接点j1-1连通，把按钮开关K\(_{1}\)短路，全电路实现自锁。
图2是本装置的结构图，其中调整螺丝a、b用来扳动开关K\(_{2}\)的，另外a、b两个螺丝间的距离决定转换开关拖板的行程长短，因此起到限位作用。
当第一次接下K\(_{1}\)，电动机转动后，经过减速机构再通过传动主轴带动卷帘杆转动。与此同时，传动主轴带动转换开关拖板向一侧移动（假设向右移动），这时卷帘开始，当调整螺丝b碰到K2，就把K\(_{2}\)的把柄向A方向拨动。当K2开关把柄移动到中间位置的瞬间，继电器和电动机都和电源断升了，继电器立即释放，电动机停止工作，卷帘终止，这时K\(_{2}\)开关把柄左右边（A），正是放帘预备位置。
当再按下K\(_{1}\)时，放帘开始，转换开关向左移动，当调整螺丝a将K2把柄朝B方向扳动，在此过程中，同上所述，继电器会释放，电动机停止工作，放帘终止。
元件选用

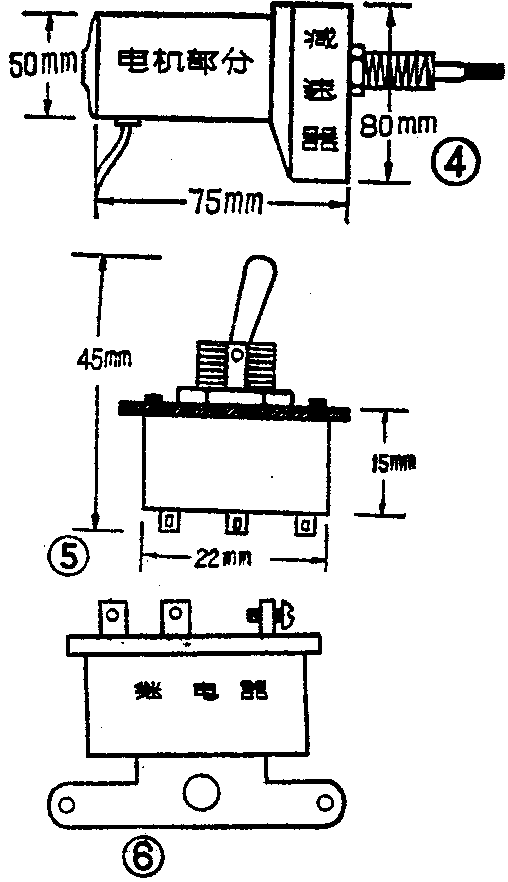

电动机使用汽车上用的12伏、6瓦永磁雨刷电动机，见图4。由于这种电动机内部带有一套完整的减速机构，输出转速为每分钟45转，使用起来十分方便。变压器用10瓦，初级电压220伏，次级电压为12伏。整流管选用IN4001，它的耐压 50伏，电流为1安。转换开关K\(_{2}\)用220伏、3A的小型双刀双掷拨动开关，见图5。继电器使用工作电压12伏的，或用汽车上启动机继电器，见图6。开关K1用按钮开关。
制作与装配

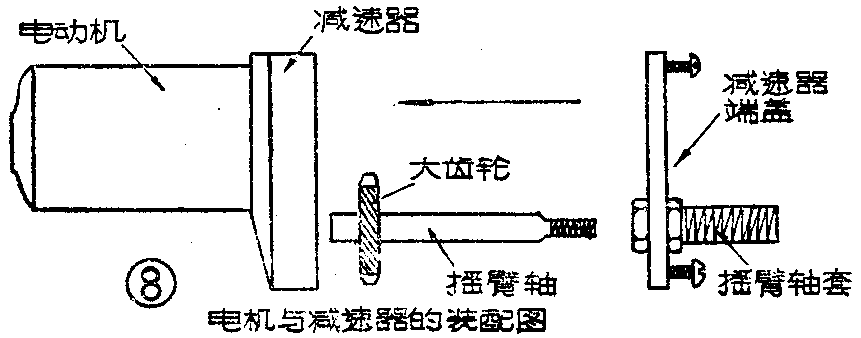

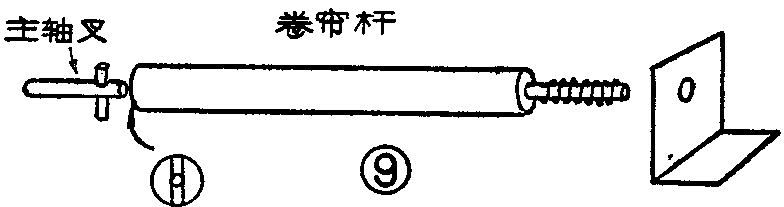

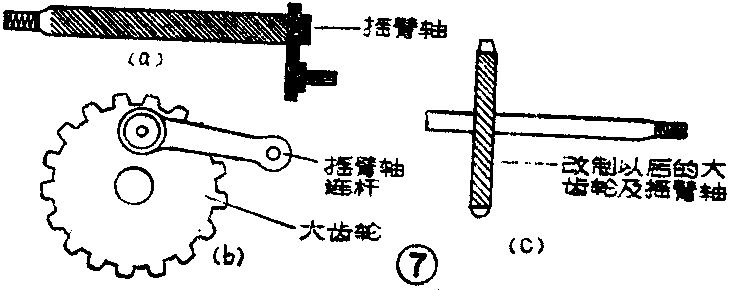

由于雨刷电动机在工作过程中，摇臂轴是以110°来回转动，需要将它改制成整圈转动的。具体改制方法是：首先将减速器端盖打开，取出摇臂轴及大齿轮，见图7（a）、（b）。分别将摇臂轴和固定在减速器端盖上的摇臂轴套从根部锯断。将大齿轮上的摇臂轴连杆和大齿轮轴去掉，然后将齿轮轴孔扩至比摇臂轴略小的孔，最后把摇臂轴打入大齿轮轴孔就行了，见图7（c）。在减速器端盖大齿轮轴对应的地方开孔将摇臂轴套用螺丝固定在上面，参看图8。电动机减速器的装配可参照图8进行。卷帘杆用直径为50毫米左右的塑料管或木杆加工而成，见图9。使用时将卷帘杆细轴及弹簧先插入轴孔中，另一头对准主轴的叉子放松，靠弹簧的弹力紧插在主轴叉上就行。
由于各家住房的窗户有大有小，针对此情况，本机在转换开关拖板上设了两个调整螺丝a、b（见图2）。整机装好后，在没有使用时先分别调整螺丝a、b，使转换拖板的行程在相应的位置，使窗帘正好卷完或放开，拖板行程就差不多调好了。实际使用时，如发现调整有误差，这时可通过螺丝a作进一步调整。（张保尔）
