用拨盘开关组装的电阻箱和电容箱，具有结构紧凑、跳步清晰、转换时有明显的十进制数字表示等优点，所以在电子电路实验和电子设备的维修中，例如RC振荡电路、低频滤波电路、电子琴音阶电路与滤波电路，延时电路从其它控制电路的调试等，将会给你带来不少方便。
如图1所示电路，用7只单刀十位拨盘开关及若干个固定电阻器，即可组装成一个阴值从1Ω到10MΩ范围内连续可调的电阻箱，图中所有电阻器均采用0.25瓦金属膜电阻，各电阻器直接焊接在拨盘开关引出线的电路板上。图中未画出开\(_{3}\)6，这几个开关所配接的电阻分别为100Ω、1kΩ、10kΩ和100kΩ，连接方法与KB\(_{1}\)2\(_{7}\)相同。
用图1电路组装成电阻箱以后，即可用于电路实验、调试与维修。例如，设某电路需要一个阻值为2275400Ω的电阻，则可将拨盘开\(_{7}\)6……\(_{1}\)分别拨至2、2、7、5、4、0、0位置，在测量端即电阻箱的引线端之间的总阻值即为2275400Ω，此阻值可直接从拨盘开关上读出，因此，使用起来十分方便。

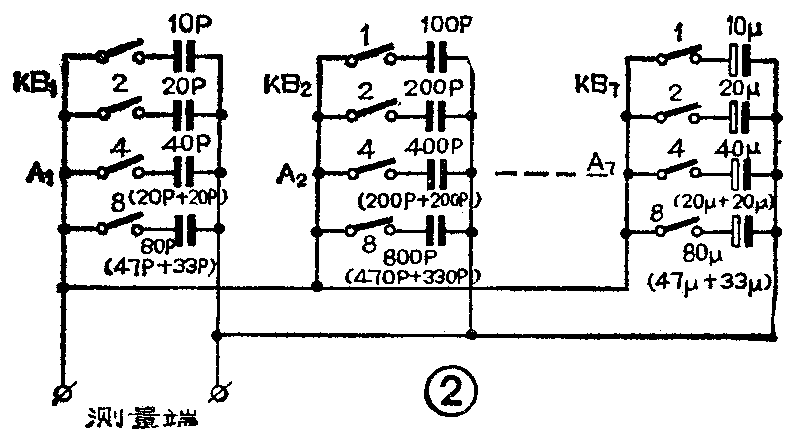

用7只8421码拨盘开关可以组装一个电容量从10P到100μ范围内连续可调的电容箱。考虑到开关以及引线的分布电容的影响，本电容箱未包括1～9P这一档，如同图1电路一样，在图2中未画出拨盘开\(_{3}\)6，这些开关所配接的电容分别为1n～8n、10n～80n、0.1μ～0.8μ和1μ～8μ，连接方法与KB\(_{1}\)2\(_{7}\)相同。本电容箱的装配和使用方法均和电阻箱相同，例如，设某电路需要一个容量为4730P的电容。则可以将开3拨至“4”位置，KB\(_{2}\)拨至“7”位置，KB1拨至“3”位置，其余开关均拨至“0”位置。这种拨盘开关的动片有4个刀，分别与印制板作的定片铜箔接触，转动到不同位置时接通的部位各不相同。这时开\(_{3}\)内部的刀“4”接通，将4n（即4000P）电容并接到测量端；同样，开2内部的刀“1”、“2”、“4”均接通，分别将100P、 200P和400P电容同时并接到测量端；KB\(_{1}\)内部的刀“1”和“2”接通，将10P和20P电容并接到测量端，因此，测量端的实际总容量为4730P（此容量可直接从拨盘开关上读出）。因受体积限制，本电容箱中1μ以上的电容器均采用电解电容器，所以使用时应该注意电容器的极性和耐压，电路中直流电位较高的一侧接至图2电路测量端的左侧，而且两个测量端之间的直流电位差不宜超过电容箱中实际采用的电容器耐压的70％～80％。如果该电容箱需用于交流电路，则需将全部电解电容器改为普通电容器或适当规格的无极性电解电容器，这时电容箱的体积将有所增大。
本文介绍的两种电路中的拨盘开关可以采用KBP、KBP\(_{1}\)或KBPX等型号。关于拨盘开关的构造原理请看本刊1986年8期。（柯元法）
