一般简单闪光灯都不具有恒压控制电路，其内部的直流升压电路在指示氖灯发亮后还继续工作，即使高压电容上的电压充足后不再上升，直流变换器的工作电流仍然很大，一般约在100毫安左右，因此使得电池耗电很大，闪光灯不能长时间连续工作。
本文对较为常见的雅齐321M闪光灯进行了一点改进，增加了恒压控制电路，使其空载电流大为下降，平均工作电流约1.5毫安左右。这样一方面可使闪光灯在较长的时间间隔中不必关闭电源开关，给抢拍景象带来极大方便。另一方面则由于高压电容每次充电电压保持恒定，因此保证了闪光指数不变，提高了摄影质量。

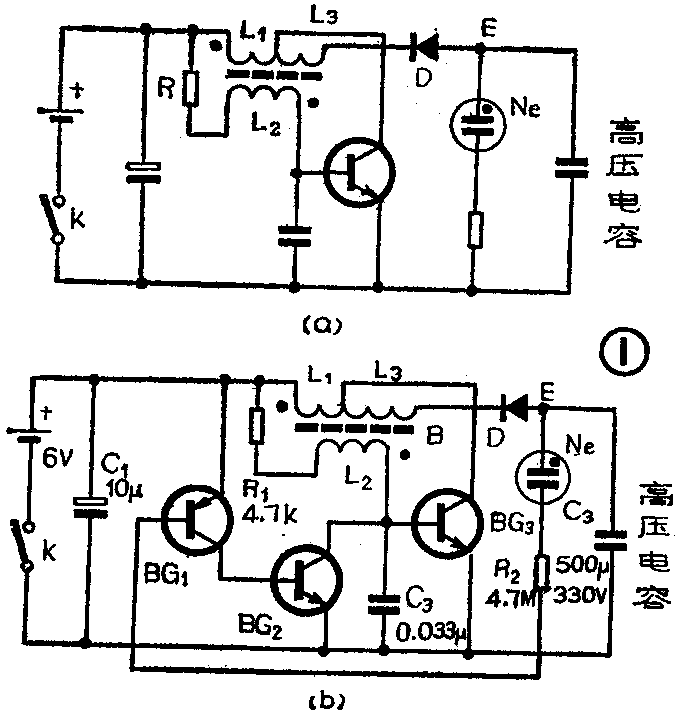

雅齐321M闪光灯内部电路中直流升压振荡部分如图1（a）所示。其工作原理与一般单管自激振荡器无较大差异，L\(_{1}\)为集电极绕组，L2为基极反馈绕组，L\(_{3}\)为升压绕组，R为基极偏置电阻。由L1、L\(_{2}\)绕组的极性决定电路产生强的正反馈振荡，经L3升压、D整流后向高压电容充电。随电容充电E点电压逐渐升高，当E点电压大于250V时，Ne灯亮指示电已充足可以曝光，但此时振荡部分仍继续工作，耗电很大。改进后的线路如图1（b）所示，不难看出其恒压控制作用是，在振荡管的基极电路中增加了一个由BG\(_{1}\)、BG2组成的开关电路，它可根据E点输出电压的大小去控制振荡管的工作与否，从而达到稳定输出电压及降低耗电的目的。其工作过程是这样的：当E点直流输出电压低于250V时，指示氖灯不能导通，BG\(_{1}\)，BG2由于得不到偏置电流而截止，因此丝毫不会影响原升压振荡电路的工作状态；当E点输出直流电压高于250V时，氖灯击穿，BG\(_{1}\)，BG2迅速导通，使得BG\(_{3}\)基极电压降至0.2V以下，BG3截止，振荡电路停振。此时电路电流的大小仅由R\(_{1}\)决定，其数值略大于1毫安。当输出直流电压随自然放电下降到略低于250V时，氖灯关断，BG3又开始振荡工作，使得输出直流高压回升。这样周而复始，维持了输出电压恒定。由于升压振荡电路总是间歇工作，所以其平均工作电流大为下降。

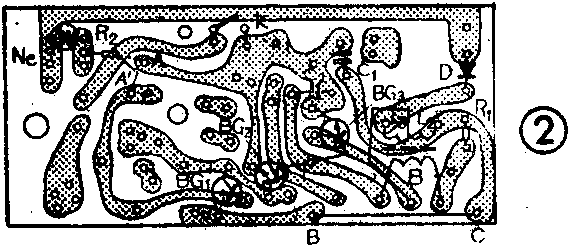

BG\(_{1}\)应选用PNP型硅管，BG2应选用NPN型硅管。β值要求均在50左右，反压大于20伏即可。由于雅齐321M闪光灯内部印刷线路板上空位很多，所以改装起来非常方便，只要将三极管焊在空余线路的焊点上即可。具体安装位置见图2，首先将R\(_{2}\)接地端A焊开，改焊在A′点处。再用一段导线将B、C两点连接起来，焊上BG1，BG\(_{2}\)后，再将BG2的集电极与BG\(_{3}\)的基极连接起来即可成功。
由于简易闪光灯的电路大同小异，读者可根据不同闪光灯的具体线路加以改装。提请注意的是，闪光灯工作后，内部高压电容存有很高的电压．为了免遭电击及防止不慎损坏器件，拆装前一定要先按几下测试用的闪光按钮，确保高压电容放电。焊接前再用一只阻值为1kΩ左右的电阻与电容两端相碰，放去高压电容的残余电压后再进行改装。（李文谦）
