在农业科学研究及生产中普遍需要对湿度加以控制，如动物饲养、植物培植，以及恒温室内的温、湿度控制等。本文介绍的灵敏湿度控制仪，可使培植工作得到满意的效果。
工作原理

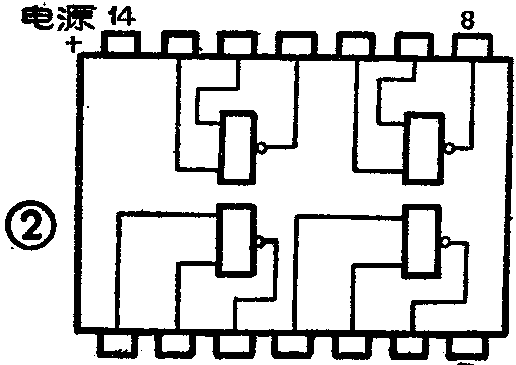

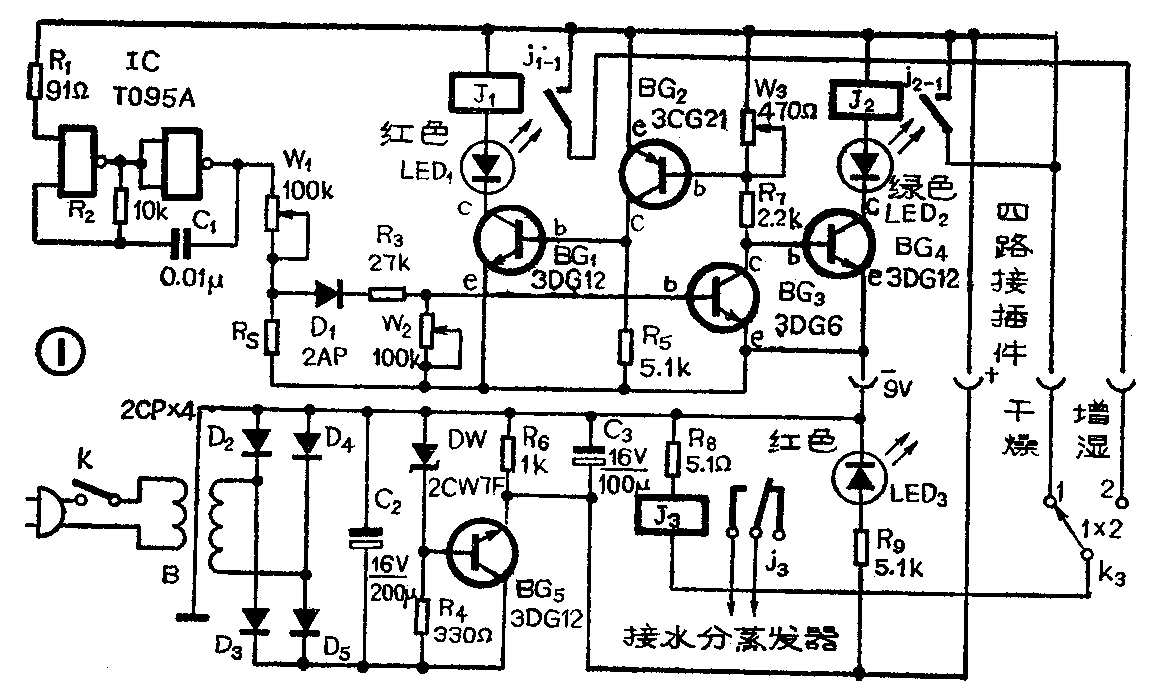

在图1电路中，集成电路IC为TTL二输入端四与非门，管脚排列见图2。现使用其中两个门组成RC振荡器，得到频率2500Hz、4V的电压输出，经W\(_{1}\)、R5分压，D\(_{1}\)整流，再经R3、W\(_{2}\)分压送至BG3。R\(_{s}\)为湿敏电阻，当湿度下降时，Rs 阻值增大其分压也增大，直到使BG\(_{3}\)be极电压大于0.7V时，BG3导通，其c极电位下降，使BG\(_{4}\)截止，继电器J2释放，绿发光管LED\(_{2}\)灭。此时BG2、BG\(_{1}\)导通，红发光管LED1亮，继电器J\(_{1}\)吸合。当温度上升，Rs减小，其上分压减小，致使BG\(_{3}\)be极间电压小平0.7V时，BG3截止，从而使BG\(_{4}\)导通，J2吸合，LED\(_{2}\)（绿）亮，同时BG1、BG\(_{2}\)截止，J1释放，LED\(_{1}\)（红）灭。上述两个继电器的接点j1-1、j\(_{2－1}\)通过K3控制，可利用其中任一个接点的闭合接通DE100系列中间继电器J\(_{3}\)（四组接点并连成一组使用）。若需要提高湿度则将K3拨至2，接通水分蒸发器工作，此时可用电热杯或其它热水器蒸发水蒸汽。若需要干燥则将K\(_{3}\)拨至1，接通干燥器工作或风力去湿。
W\(_{1}\)为湿度定标电位器，可与标准湿度仪核对定标后使用。
电源部分输出9V直流电压供整机使用，同时由LED\(_{3}\)指示。
元件选择与制作

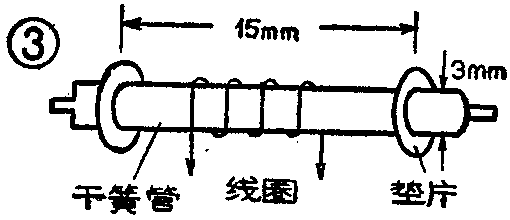

湿敏电阻R\(_{s}\)，当湿度为30％时对应阻值≤10MΩ，湿度为50％时对应阻值＜200kΩ，湿度为 90％时对应阻值≤10kΩ。BG1～BG\(_{5}\)三极管必须选择ce极反向电流≤1μA。β为50以上，耐压≥20V的。电源变压器的铁芯截面积S=12mm×16mm，初级220V用0.12mm漆包线绕3520圈，次级 10.5V用0.41mm漆包线绕170圈，中间静电隔离接地，J1、J\(_{2}\)为干簧继电器，直流电阻为700Ω左右。如自制，可参考图3，用直径3mm的小型干簧管，两头固定二只垫片，在垫片间用0.06mm漆包线绕3600圈作为线圈。J3用DZ100系列中间继电器，容量≥5A。
安装与调试

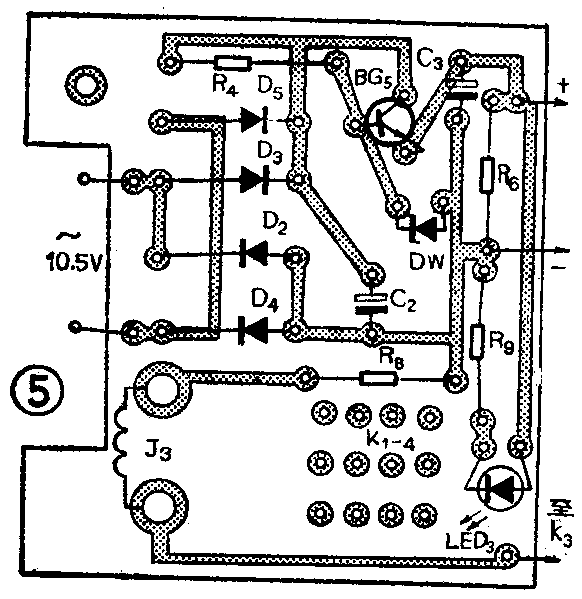

控制部分及电源部分印刷板见图4及图5。湿敏电阻引线不能焊接，要用焊片与夹板固定，装在机壳上，引线由焊片引出，全部安装无误后即可进行调试。接上电源，测量C\(_{2}\)两端电压应为12V左右，C3两端应为9V指示发光管LED\(_{3}\)应发光，说明电源部分完好。插上插接件，把W1旋到中值，调节W\(_{2}\)、W3使红、绿发光管处于亮和灭的临界状态，此时来回旋转W\(_{1}\)，则红、绿发光管交替发光，然后旋转W1到红色发光管刚刚发光的位置，用嘴向R\(_{s}\)哈气时，（即湿度增大），则红发光管灭，绿发光管亮，J3接通，干燥器工作，过一会儿红发光管会渐渐亮起来，说明已经干燥。
如果需要知道湿度为多少，则可以用标准湿度计进行核对。
若不需电蒸发器、干燥器，只需红、绿显示，则J\(_{3}\)可不接入电路。
仪器外形参考图6制作。(郑祥泰 洪麟)
