用计算器作智力竞赛抢答器

（郑州市回民中学 周斌 胡英民）利用计算器作抢答器具有成本低廉，改制简单、显示直观等优点，而且耗电极省，还可一物多用。下面我们以夏普EL—838型计算器为例，谈谈改制的原理和方法。

838计算器可显示8位数字，所以可同时供9个小组使用。每个小组用1～9的一个数作为代号。大家知道，普通型计算器大都是从右边开始显示的，第一个数输入后，在显示屏最右边个位显示，再输入第二个数时，又在个位上显示，原来显示的第一个数字同时向左移一位。这样继续输入则显示数字逐渐向左移动。所以最先抢答的那个小组按下按键后，这一组的代号数字就在显示屏上显示出来，以后不管哪个组再按键。始终是第一个抢答的那个小组的代号显示在前面。如果每个小组都只按一次，还可以由显示屏上看出抢答的先后次序。计算器的分辨能力很强，两个小组抢答的时间只要相差一点，就可分辨出哪个小组在先。

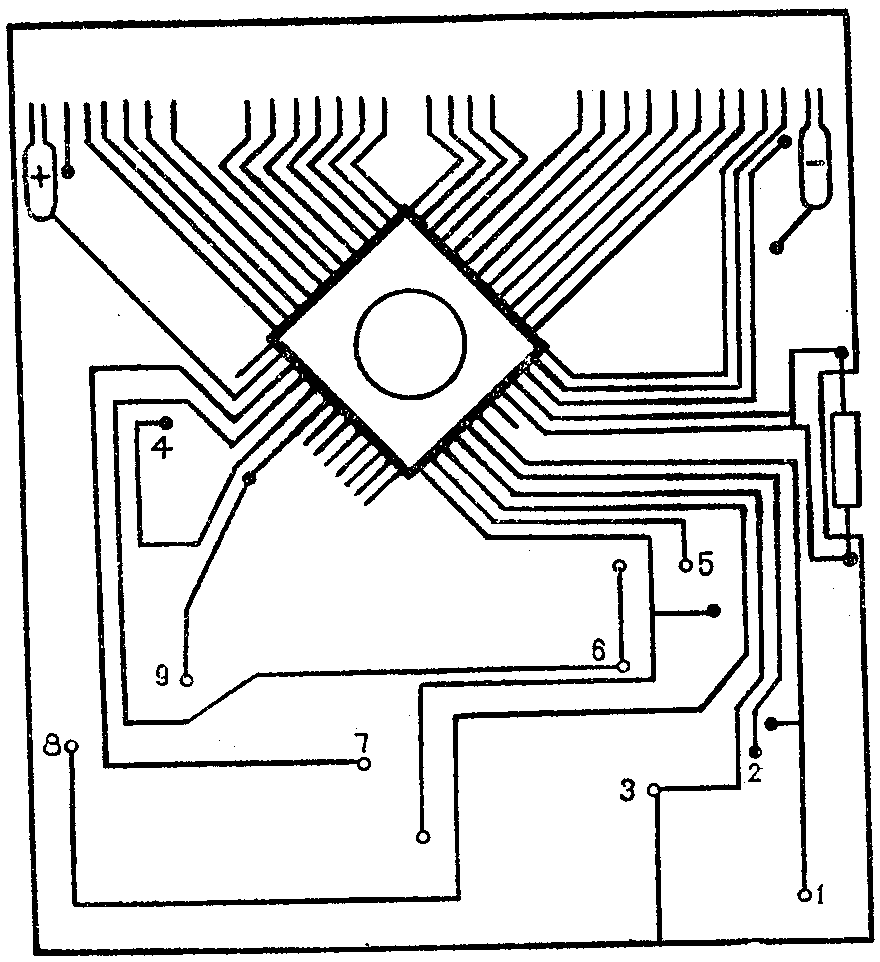

改制方如下所述：打开计算器后盖，可以看到如图所示的印刷线路板，它是双面敷铜板。图中的每个点是敷铜板两面引线接通的地方，这些点旁边的数字是它们的编号。附表中列出某两点相互连接所能起到的计算器上某个按键的作用。例如从“6”和“2”这两个点引出线来接上按钮，按下该按钮，就相当于按下计算器上个按键。该按钮即可作第六组的按键。每抢答一道题后按ON/C或计算器清零，为下一次抢答作准备。整个抢答器可以作成截面是梯形的盒子，将计算器固定在斜面上，另一侧装上8个或9个插孔，分别编上号。用导线将计算器上的各点分别接到对应的插孔上。再用较长的导线将插头和学生用的按钮连接起来。使用时将插头插上即可。
