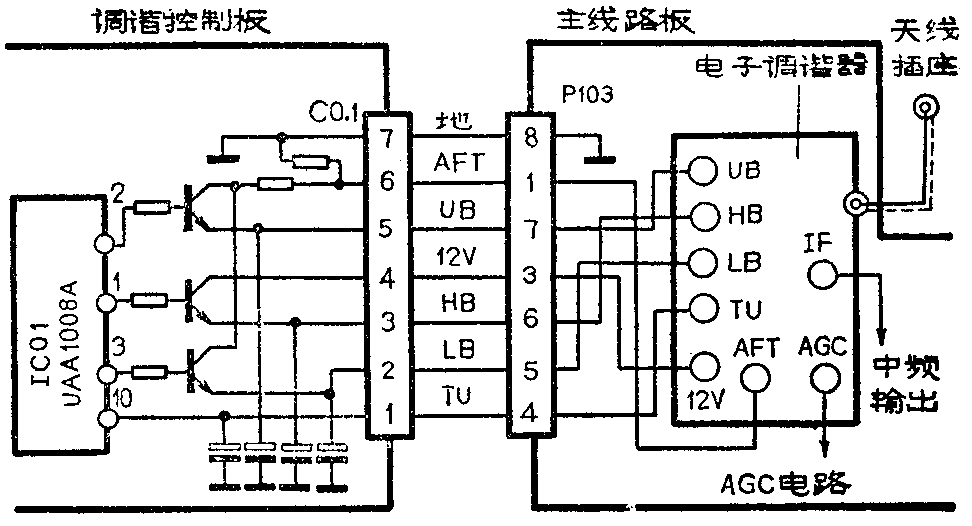

一台海虹牌HH14—2型14英寸彩色电视机，突然出现无声无影故障。造成无声无影故障的部位可能有视频检波、中频通道、声表面波滤波器和高频头电路。判断故障部位的简单方法是：将中频彩条信号（也可用干扰法）依次注入视频检波电路、中频放大电路和声表面波滤波器的输入端，当电视机正常时，屏幕均应有彩条显示（或干扰黑白点、条），当信号注入声表面波滤波器输入端时，屏幕仍有正常显示，说明故障一在此之前的高频调谐电路。查阅该机电路图可知，这台彩电具有自动调谐选台功能，而这种功能，是由安装在两块印制板上的两部分电路共同实现的，即由调谐控制板产生12V的频段切换电压UB、HB、LB和0～30V的调谐电压TU，送给主线路板上的电子调谐器进行调谐，再借助电平记忆电路，完成自动选台功能（参阅附图）。为了判断故障部位，应先区分故障在哪块印制板上。接通电视机电源，按下自动调谐钮，让电视机处在调谐状态；用万用表直流电压50V档，测量调谐控制板和主线路板彼此连接的插座CO．1和P103上的电压值（见附图），其中UB、HB和LB应依次轮流等于12V，用以切换频段；TU应是一个0～30V的变化电压，用以在一个频段内调谐扫描电台信号。经检查上述电压值均正常。送给电子调谐器的电压正常而调不出电视信号，怀疑没有电视信号送入电子调谐器。关机后从电子调谐器屏蔽盒上拔下75Ω电缆插头，用万用表欧姆档测量后机盖上天线插座与电子调谐器插头的电缆线的直流电阻，发现其芯线已开路。打开天线插座屏蔽盒盖可见，电缆芯线已脱焊。焊好电缆开焊处，将另一端重新插入电子调谐器，开机试看，电视机恢复正常。(杨德印)
