上海牌Z237—1型彩色电视机的电源电路采用的是并联输出式自稳压型的开关电源，其振荡频率不受行频的控制和同步，稳压作用是通过控制开关管的导通时间，改变工作脉冲的宽度和频率来完成的。当电网送给电视机的交流电压在90～275V之间变化时，可以得到110V稳定的直流电压输出。
工作过程

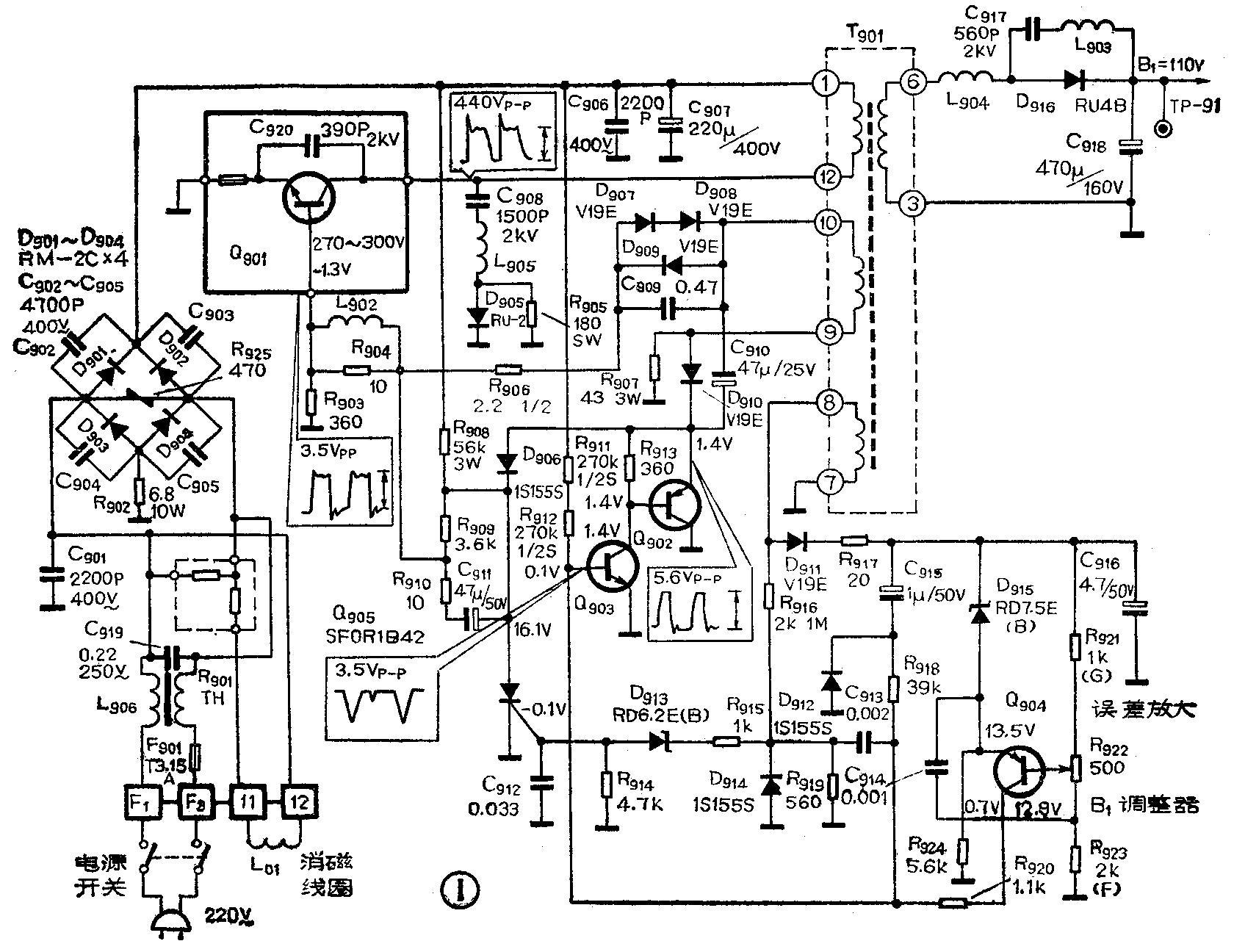

开关电源的电路如图1所示，电路工作过程：当接通电源开关后， 220V左右的交流电压经D\(_{9}\)0l～D904桥式整流电路整流后，输出300V左右的脉动直流电压，这个脉动直流电压经过开关变压器T\(_{9}\)01的初级加到Q901的集电极，同时还经过R\(_{9}\)08、R909和L\(_{9}\)02加到Q901的基极，使Q\(_{9}\)01开始导通。Q901导通后，集电极电流开始增加，电流经过T\(_{9}\)01的初级，在次级激励线圈⑨⑩上感应出一个脉冲电压，该脉冲电压再通过D909、R\(_{9}\)06和L902正反馈到Q\(_{9}\)01的基极，结果使Q901迅速饱和导通。由于Q\(_{9}\)01饱和后，电流的变化率迅速减小，促使激励线圈⑨⑩上的感应电压也迅速减小，正反馈减弱，于是导致Q901集电极电流也迅速减小，使Q\(_{9}\)01退出饱和状态，进入线性放大状态。此时，激励线圈上感应的电压变成了反方向，则原来的正反馈变成了负反馈，结果使Q90l又迅速截止。于是再开始下一个导通和截止的周期。开关变压器的次级③⑥为电源的输出、经过整流、滤波输出110伏在流电压。
在开关管工作的过程中，开关变压器T\(_{9}\)0l次级的取样绕组⑦⑧上也会感应出一个同样波形的脉冲电压，这个脉冲电压经D911整流后供给取样放大电路。通过Q\(_{9}\)04取样放大后，由其集电极输出控制信号给Q903的基极，以改变Q\(_{9}\)03基极的偏置电压。同时，在Q903的基极上还加有一个由取样绕组⑦⑧经R\(_{919}\)、C913微分后送来的脉冲信号，这两个信号迭加后，控制Q\(_{9}\)03、Q902的导通时间，进而控制开关管Q\(_{9}\)01的导通时间。由图1可以看出：Q903、Q\(_{9}\)02是同时导通和截止的。当Q902截止时，激励线圈⑨⑩的方波电压经D\(_{91}\)0整流后，在C910两端建立起上负下正的电压，使D\(_{91}\)0截止，此时Q901正导通。当Q\(_{9}\)02导通时，C910通过Q\(_{9}\)02放电，电容器正端电位下降，D910导通，使Q\(_{9}\)02发射极电位下降，从而导致Q901基极电位也下降，变为截止状态，这就是Q\(_{9}\)0l受控于Q903的过程。
控制Q\(_{9}\)03的导通时间，可以控制Q901的导通时间，改变Q\(_{9}\)03直流偏置，可以改变开关脉冲的频率。
电路的稳压过程：当输出电压升高时，经D\(_{911}\)整流后的电压也升高；由于D915的齐纳电压不变，所以Q\(_{9}\)04的发射极电阻R924上的电压也升高同样的数值0，而Q\(_{9}\)04的基极经电阻分压后取得的电压上升量小于发射极的电压上升量，结果使Q904的导通电流增大，Q\(_{9}\)03的基极电压上升，Q903的截止时间变短，使Q\(_{9}\)01的导通时间变短，使T901的储能减少，达到稳压目的。当输出电压变低时，其作用恰好与此相反。
自动保护电路由D\(_{9}\)06、Q905、D\(_{913}\)等元件组成，正常工作时，它们全处于截止状态，当输出电压超过一定数值对，取样绕组产生的电压通过R916、R\(_{915}\)加到D913的负端，当电压大于6.5V时，D\(_{913}\)导通，电压又加到可控硅 Q905的控制极，使其导通，使D\(_{9}\)06经Q905导通接地，使Q\(_{9}\)02发射极箝位到零，则Q901停止工作。这样就起到了保护电路的作用。
检修方法
此开关电源电路的地线是悬浮地线，与整机的地线系统是分开的，因此，在检修时，除注意人身安全外，还要注意不能把它的地线和整机地线连接在一起，测量电源系统的工作电压时，负表笔要接在悬浮地线上，避免得出错误的测量和判断。
在检修时，110V输出端的负载不能断开，以防止开关变压器产生异常的高压，把晶体管Q\(_{9}\)01击穿。必要时可在输出端接假负载。若发现Q901已击穿，也不要急于更换新的管子，应先查明损坏的原因，待故障排除后，再换元件。
该开关电源的常见故障有四种：
1．一通电就断保险：首先检查Q\(_{9}\)01和桥式整流二极管是否击穿，然后再检查滤波电容C906、C\(_{9}\)07和旁路电容C901～C\(_{9}\)05、C919等是否击穿或严重漏电，220V交流电源的输入电路是否有通地、击穿、打火等情况，如果以上元件都正常，应再检查自动消磁电路是否有损坏。
2.110伏稳压直流电源输出为零伏：首先检查Q\(_{9}\)01的集电极上有没有300V的直流电压，无300V电压，应检查交流220V电源输入电路和整流电路；有300V电压，应检查Q902、Q\(_{9}\)03等起动控制电路。
其次检查110V负载是否正常，测量110V输出端对地电阻，正常时应为52Ω左右，或者用3K左右，5W的假负载电阻进行代换，这时110V电压正常，则说明是负载有问题，如果110V电源输出端电压为零，则说明电源内部有问题。在代用假负载的情况下，去掉Q\(_{9}\)05等保护电路，看电路能否恢复正常工作，若能恢复正常，则说明保护电路有问题，再深入检查输出整流滤波电容、整流二极管和电路是否有击穿、脱焊等情况。
3.110伏稳压直流输出电压不稳定：检查误差检出和放大电路Q\(_{9}\)04、D911、D\(_{915}\)、R922等元件是否正常，若正常，再检查Q\(_{9}\)02、Q903、D\(_{9}\)07。D907～D\(_{91}\)0等元件是否正常，是否有焊接不良情况。之后，在代换假负载的情况下，去掉过压保护电路，进行上述检查。
4.110伏稳压直流输出电压偏低：造成输出电压偏低的原因：一是负载电流太大，二是电源本身的故障。检查是负载电流太大，可直接测量110V输出端的电流，正常时，此电流在350mA左右，若测出的电流大于这个值，则可能是负载电路有故障，造成负载电流过大。另外，还可以断开110V输出端的主要负载行输出级电路的供电试试，看110V输出端的电压是否正常，若电压正常，说明故障在行输出级电路，若电压仍偏低，说明故障在电源电路。电源电路主要检查脉冲微分电路的R\(_{91}\)0、C913是否损坏，检查Q\(_{9}\)02、Q903、Q\(_{9}\)05等元件是否有穿透电流太大，或电路漏电等情况，使Q90l的截止时间变长，频率变低，结果使输出的110V电压变低。（李福祥）
