两块集成电路彩色电视机——昆仑S471型

🏠 首页 《无线电》杂志 1987年 🔗 第210期 🔗 第18页 分类:电视检修 🔗 张振华 🔗

昆仑S471型18英寸彩色电视机,采用了两块较大规模集成电路M51354AP和μPC1403(或μPC1423),简称Mμ机芯。所有小信号处理功能由这两块IC来完成。本机主要技术性能为:图象通道有限噪声灵敏度VH-F≤250μV、UHF≤350μV;伴音通道灵敏度<20μV;彩色灵敏度<100μV(实测20~50μV);保持图象稳定的电源电压变化范围为100~280V;伴音通道最大不失真输出功率>3瓦(电压失真度为7%时);电源消耗功率为50瓦左右;平均无故障工作时间(MT-BF)≥25700小时。

电路简介

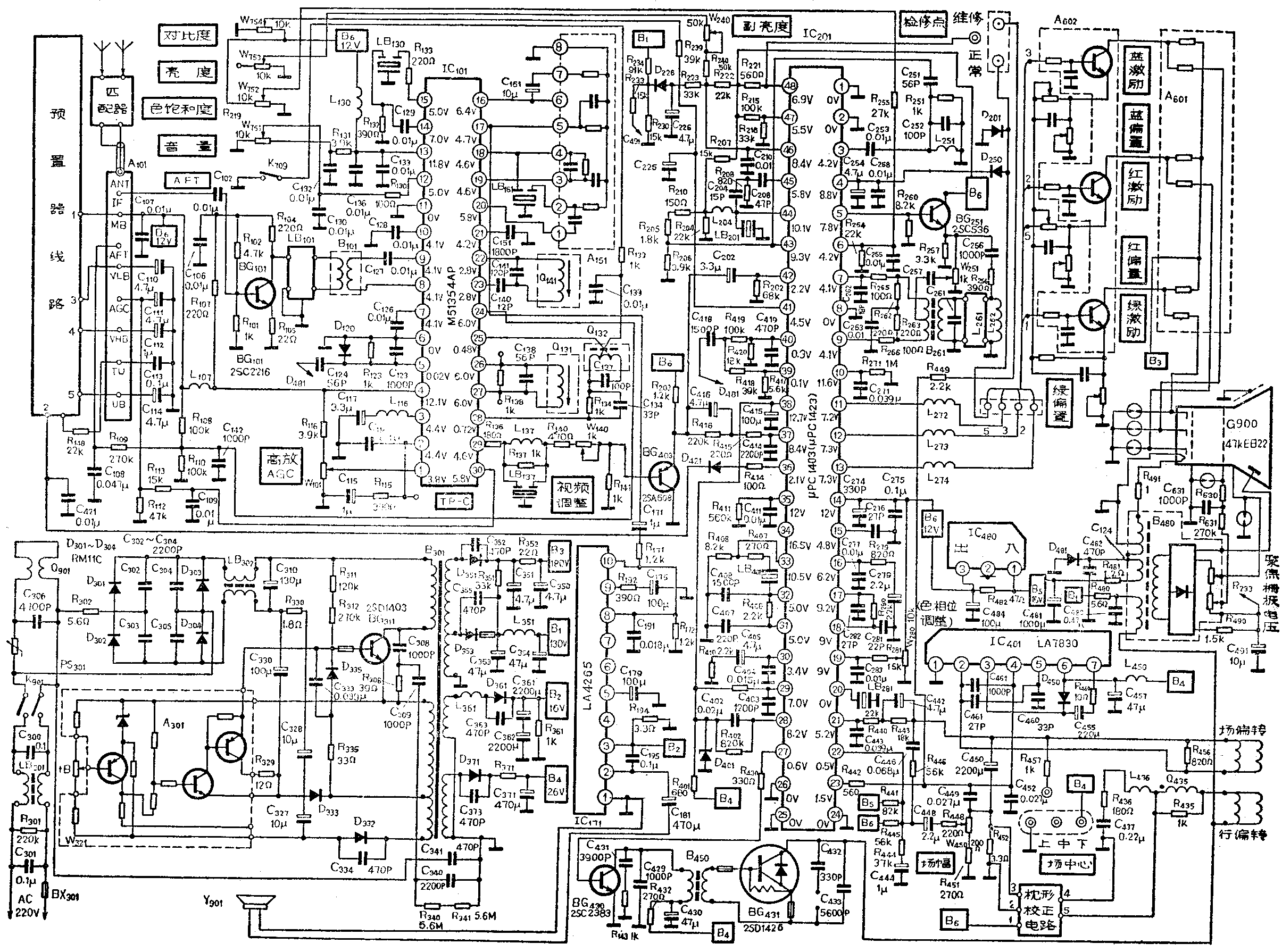

S471型彩色电视机电原理图如图所示,下边将各部分电路简单介绍。

图1
图1 🔍原图 (2410×1790)

1.信号通道:该机预置器采用小型一体化预选器和8档短行程轻触开关,结构简单性能可靠。由图可见,信号通道由U/V一体化小型电子调谐器A\(_{1}\)01、前置放大器(BG101)、声表面波滤波器LB\(_{1}\)01、集成电路M51354AP、厚膜电路A151、陶瓷元\(_{13}\)0137\(_{l6l}\)以及其他外围元件组成。

从天线收来的被电视信号调制的射频信号,经过电子调谐器A\(_{1}\)01后输出中频信号。中频信号经过前置放大器BG101放大和具有亮度延时的声表面波滤波器LB\(_{1}\)01,再通过中频变压器B101从IC\(_{1}\)01的8、9脚对称输入。在IC内部经中频放大器、视频检波和视频放大电路,从IC的29脚输出全电视信号。另外在IC内部通过伴音检波、限幅放大和音频激励放大后,从IC的17脚输出伴音信号。

2.伴音输出电路:由图可见伴音输出电路是由一块集成电路IC\(_{171}\)(LA4265)及外围元件组成。从IC101的17脚输出的伴音信号经C\(_{171}\)、R171、从IC\(_{171}\)的第10脚输入到IC171的预放电路,再经过IC中滤波器和音频功率放大器,最后在IC\(_{171}\)的2脚和1脚输出被放大的伴音信号去推动扬声器Y901,这个电路的最大优点是效率高,最大不失真功率可达3瓦以上。

3.视频、彩色和行场偏转激励电路:该机的视频放大、色度解码、行场同步扫描振荡、自动频率控制(AFC)等功能是由一块大规模集成电路IC\(_{2}\)01(μPC1403或μPC1423)来完成。由图可见从IC101的29脚输出的全电视信号,经电位器W\(_{14}\)0把电视信号调到适当的幅度,再送到视频缓冲级BG403的基极。电视信号从该管的发射极输出加到IC\(_{2}\)01的37脚和42脚,从42脚输入的信号送到IC内部对比度电路,信号的幅度大小受41脚的直流电压控制,这个直流电压由对比度电位器W754来调节,即为对比度调节。视频信号从IC的43脚输出后,通过LB\(_{2}\)01把彩色信号滤掉再加到IC的44脚,经过IC内电路的处理后由IC的48脚输出亮度信号(Y信号),亮度信号的幅度由IC的46脚直流电压控制,调节亮度电位器W753可改变46脚直流电压,即为亮度调节。

从IC201的43脚输出的电视信号,经过C\(_{251}\)、C252、R\(_{25l}\)和L251组成的谐振回路(谐振频率4.43MHz)选出色度信号后,再从IC\(_{2}\)01的3脚输入IC内,通过其中的带通放大后从5脚输出,送到彩色放大级BG251的基极,在它的射极输出色度信号再通过1行延迟线L\(_{261}\)后分成(B—Y)和(R—Y)彩色信号,分别从IC201的7脚和9脚输入。在IC\(_{2}\)01内部经过(B—Y)同步解调、(R—Y)同步解调及(G—Y)混合矩阵后,分别从11、12和13脚输出(B—Y)、(R—Y)和(G—Y)解调信号,并和48脚输出的Y信号通过检修点和正常两点相接处一同送到视放输出级,分别产生B、R、G彩色信号去驱动彩色显象管。

从BG\(_{4}\)03发射极输出的全电视信号经过R416、C\(_{416}\)、R415和C\(_{414}\)进行幅度分离,分离出来的同步信号从IC201的37脚输入,再由IC内部的频率分离电路分离出行同步和场同步信号。该电路的行、场振荡采用了先进的晶振及数字分频电路,由陶瓷晶\(_{4}\)01、C407、C\(_{4}\)08、R406、R\(_{4}\)07和R408组成压控振荡电路,产生500kHz(30倍行频)振荡信号,在IC内部经过32分频和两级AFC锁相后,得到行扫描信号从IC\(_{2}\)01的27脚输出。在IC201内行信号继续分频得到场信号,通过场驱动电路产生场激励信号从23脚输出。

4.行、场输出电路:从IC\(_{2}\)01的27脚输出的行扫描信号,去驱动行激励三极管BG430,再经过行推动变压器B\(_{45}\)0去驱动行输出管BG431输出行扫描电流,最后加到行偏转线圈使电子束偏转。一体化行输出变压器B\(_{48}\)0的次级输出(20~30)KV的直流高压,供给显象管的阳极。还输出显象管的聚焦和栅极电压、+15伏电压、显象管灯丝电压(6.3V)和AFC脉冲电压。

从IC\(_{2}\)01的23脚输出的场激励信号送到IC401(LA7830)的4脚;经过IC\(_{4}\)01内部电路处理和放大后从2脚输出线性变化的锯齿波电流,加到场偏转线圈使电子束偏转。IC401的7脚外接自举电路,利用C\(_{455}\)在场逆程期间将电源(B4)自举升高到48V加到3脚,作为IC401的输入电源。

5.电源电路:电源是采用自激非饱和调宽型开关稳压电源电路。输入交流220V经D\(_{3}\)01~D304整流和C\(_{31}\)0的滤波后的直流电压加到开关管BG311,BG\(_{31l}\)同间歇振荡变压器B301构成自激振荡器并形成方波输出,经B\(_{3}\)01次级的D351、D\(_{353}\)、D361和D\(_{371}\)分别组成的两个整流电路输出各组直流电压B3(180V)、B\(_{1}\)(130V)、B2(16V)、B\(_{4}\)(26V)。控制电路A301\(_{3}\)01输出的电压进行取样、比较和放大,形成与输出电压成比例的直流电压去改变方波的占空系数,即改变开关管BG311的导通时间,导致B\(_{3}\)01的输出电压的改变。调节控制电路的电位器W321可以改变BG\(_{311}\)的导通时间,从而调节输出电压的大小。

整机特点

从以上电路介绍来看S471型彩色电视机具有以下特点:(1)本机由于采用两块先进的较大规模集成电路,完成全部小信号处理功能。这样就使整机元器件减少,电路调整简单且性能稳定。大大提高生产效率而降低整机成本。(2)亮度延迟声表面波滤波器的采用而使整机省去了亮度延迟线和亮度延迟电路,避免了因用亮度延迟线而造成的阻抗失配和输出亮度信号失真,提高机器性能。(3)行、场扫描电路由于采用了晶体振荡和数字分频技术,因此本电路无须进行行同步和场同步的调整,并且在弱信号下同步良好。(4)因本机有枕形失真校正电路,所以能配用粗细不同管径的彩色显象管,当所用的管子有枕形失真时,对这个电路进行调整能使枕形失真最小。这样对生产和维修都很有利。(5)由于本机集成化程度高而使全机功耗在50瓦左右,比同类型的其它彩色电视机的功耗约减少20%。(6)本机采用冷底盘设计,主机底板不带电,保证露在机箱外部的全部金属部分不带电,安全性能好。(7)S471机芯使用一块主线路板,只要更改行、场扫描输出电路及高压电路的少数元器件,就可扩展成14、16、18、20、22英寸等各种型号的彩色电视机,因此为彩电系列化生产创造了有利条件。(8)S471机芯可以方便地向多制式、遥控、双伴音立体声等功能扩展,为彩色电视机多功能的发展提供了方便。(张振华)
