熔断电阻器又叫保险丝电阻器，是一种新型的双功能元件。它在正常情况下使用时，具有普通电阻器的电气特性；一旦发生电路失调、电源变化或者某种元器件失效等故障时，使熔断电阻器过负荷，就会在规定的时间内熔断开路，从而起到保护元器件作用。
熔断电阻器的种类
熔断电阻器的种类很多，按其工作方式分有不可修复型和可修复型两种。
1．不可修复型熔断电阻器。当电阻器过负荷造成温升并达到某一温度时，涂有熔断料的电阻膜层或绕组线匝熔断，引起电阻器断路。这种电阻器在使用时，必须把它悬空安装在印刷线路板上。一旦熔断，立即换上新的熔断电阻器，以保证电路正常工作。
2.可修复型熔断电阻器。它是一只圆柱形薄膜电阻器，在电阻器的一端采用低熔点焊料焊接一根弹性金属片（或金属丝），过热时焊点首先熔化，弹性金属片（或金属丝）与电阻器断开。当维修人员排除故障后，按照要求修复好可继续使用。
目前国内外一般采用不可修复型熔断电阻器。
熔断电阻器按电阻材料分为五种：线绕型、碳膜型、金属膜型、氧化膜型及化学沉积膜型。
线绕型熔断电阻器熔断材料有两种：①功率型涂釉线绕电阻器的一部分用细线绕制。当过负荷电流通过电阻器时，细线部分过热烧断，使电阻器断路；②功率型涂釉线绕电阻器绕组的一部分敞露，不徐釉质保护层。当过负荷电流通过电阻器时，绕组的敞露部分过热氧化而烧断，使电阻器断路。通常情况下，这种电阻器阻值较低，适用大电流情况下工作。
膜式熔断电阻器（碳膜、金属膜、金属氧化膜、化学沉积膜）的熔断材料有以下几种：①膜层局部的螺纹间距离缩短，造成膜层局部过热而断路；②在电阻器膜层表面涂复低熔点的玻璃浆料，过热时电阻膜与涂料反应而熔断。这类电阻器阻值范围为1Ω～10kΩ。
膜式熔断电阻器

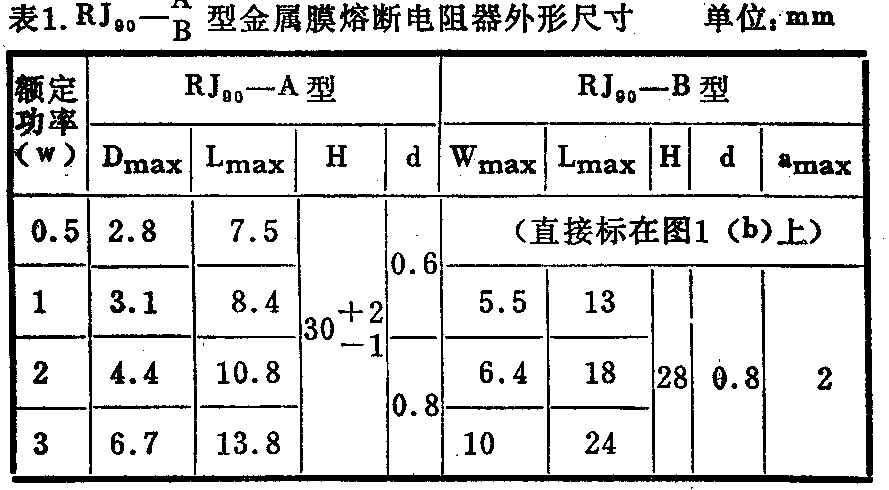

我国目前生产的熔断电阻器多数为膜式熔断电阻器。膜式熔断电阻器的基体采用莫来石瓷或氧化铝瓷、镁橄榄石瓷等。熔断料采用低熔点玻璃浆料或玻璃粉与金属氧化物等混合物的浆料，保护外壳用有机硅树脂、阻燃漆或者耐热性陶瓷等。额定功率有0.25w、0.5w、1W、2W、3W等规格。阻值可做到0.22Ω至5.1kΩ。熔断电阻器的外型结构有圆柱形、长方形、腰鼓形等形状。图1a、b、c分别为南京无线电元件十一厂生产的JR\(_{9}\)0－A型和RJ90－B型金属膜熔断器的外形图。这两种熔断器的主要技术指标列入表1、表2。
熔断电阻器除了具有普通电阻器的电气特性外，还有一个重要指标，即熔断特性，通常以熔断特性曲线来表示。所谓熔断特性曲线是以额定功率的倍数为横坐标，熔断时间（秒）为纵坐标所描绘出的熔断特性曲线。具体地说，当电路的实际功率为额定功率的几倍时，连续负荷多少秒，在规定的环境温度范围内应保证电阻器熔断。
南京无线电元件十一厂生产的RJ\(_{9}\)0型金属膜熔断电阻器的熔断特性见图2所示。若标称阻值大于或等于10Ω的电阻，应符合特性曲线（a）；标称阻值小于10Ω的电阻，应符合特性曲线（b）。
RJ\(_{9}\)0型熔断器的型号中各字母的含义解释如下：
其中“不燃性箱形”，表示此熔断器形状为箱形，所谓“不燃性”是指由于熔断电阻器采用特殊封装结构（如陶瓷封装、水泥封装等），即使因超过额定负荷而使电阻器熔断，甚至阻体发红，也不会使整个熔断电阻器发生燃烧，故称不燃性熔断电阻器。
熔断电阻器的应用
熔断电阻器与传统的熔断器或其他保护装置相比，具有结构简单、使用方便、熔断功率小、熔断时间短等优点。因此熔断电阻器已被广泛应用于电视机、录音机、扩大机等音响装置中。
荷兰飞利浦公司生产的12英寸黑白电视机中采用15只熔断电阻器。阻值范围为1欧至1千欧，其中行输出电路就用7只熔断电阻器，其余用在场输出电路、伴音输出电路、亮度调节电路、频道转换电路中，以保护行输出管、场输出管及其组件、功放管、集成电路、显象管等元器件。熔断电阻器已在电视机、录音机、扩大机等音响装置中广泛应用。
熔断电阻器在电路中通常情况下是作通用电阻器使用，因此熔断电阻器在电路中的符号与普通电阻一样。当然，选用哪一种熔断电阻器，取决于消耗功率、电路异常电流、熔断时间等因素。(朱赤红)
