这里向你介绍一种新颖有趣的光控音乐集成电路——H112A，它可以广泛用于各种电子玩具及亮度控制告警系统。
H112A集成块采用软包封形式，即电路芯片用黑膏封装在一块25×18mm\(^{2}\)小印刷线路板（俗称黑膏封装基板）上，见图1框内。各功能引脚已与印刷电路连通。该芯片内部除有固定存储器（ROM）已储存了一段乐曲外，还有触发电路和前置放大器，因此它可以直接驱动压电陶瓷片发声，如外接一个功放三极管则可推动扬声器放音。H112A电源电压范围为1.25～5伏，典型工作电压为3伏。芯片静态电流极其微小，仅几个微安。

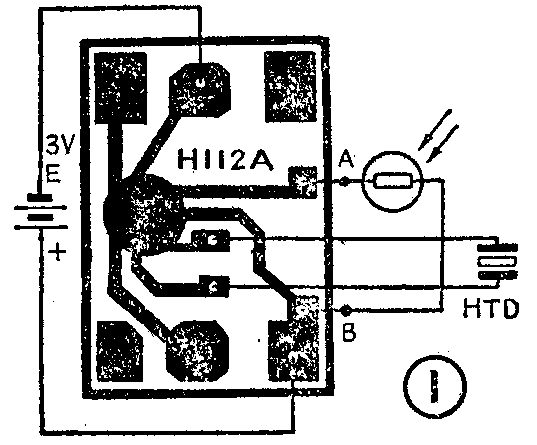

图①是用H112A组成的最简单的光控音乐电路。光敏电阻接在H112A的触发端A、B，压电陶瓷片HTD接在H112A的输出端上。当光敏电阻受到光照时，HTD就发出音乐声。该电路亮度控制灵敏度很高，光敏电阻只要有小亮度照射，就能控制触发奏乐，无光照射时，乐曲停止，电路进入静态。

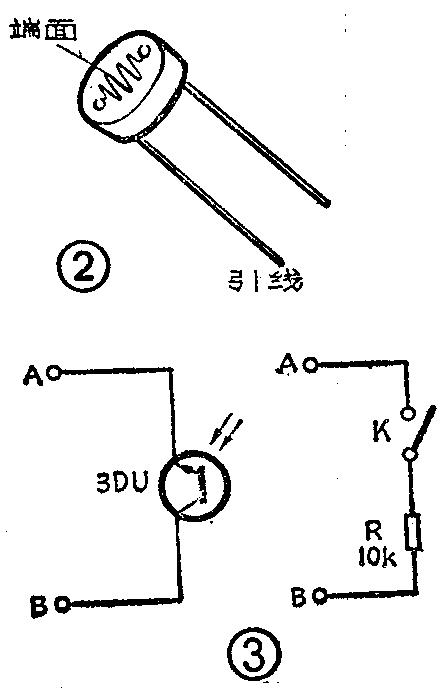

光敏电阻可采用价格较廉的MG45型非密封光敏电阻器，其外形见图②，带有曲线标志的端面是受光面。压电陶瓷片可采用HTD27A-1型，陶瓷片最好加有共鸣腔以增大音量。有关共鸣腔制法可参阅本刊以前有关文章，这里不再赘述。
H112A的光控电路也可采用3DU型光敏三极管控制，见图③左。注意极性不可接反，即3DU的发射极应接在H112A的触发端A端。图③右是采用手控电路，用开关和普通碳膜电阻器来代替光敏电阻。
如想获得较大音量，可采用扬声器放音电路，见图④。它就是一个有趣的音乐报晓器。晚上临睡时可将它放在窗台上，光敏电阻的受光面对准窗外。夜间由于室外光线很暗，电路不工作。早晨，东方发白时，光敏电阻受到光照，H112A即输出音乐信号，经BG放大，推动扬声器发声。即起到金鸡报晓作用。起床后将它收入柜内或抽屉里，由于失去光线，电路恢复静态。
图4中BG担任音频功率放大，最好采用集电极耗散功率大于300mW的NPN型三极管，如3DX201、3DG12、9013等。3DG6、3DG201等三极管勉强也可用，放大倍数β值可在50～150间选用。R为1／8瓦碳膜电阻，Y为8欧电动式扬声器。此电路不需调试即能正常工作。
有兴趣的读者还可以进一步开发H112A的应用，制作出各种各样的实用玩具和报警器。H112A光控音乐集成电路的邮购消息见本刊第9期48页。(晓帆)
