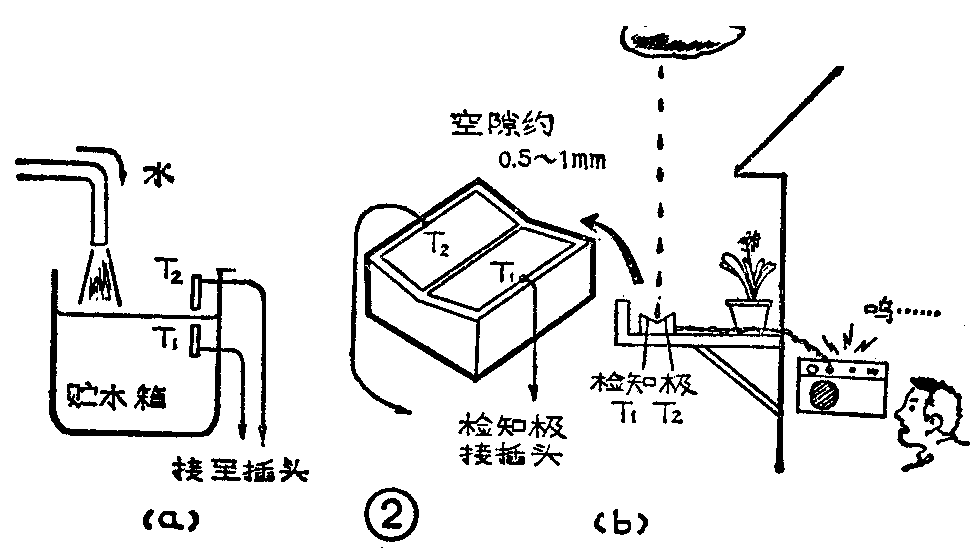

水满报警器的外形见图1（a），结构图见图1（b）。这个报警器的两个检知端T\(_{1}\)、T2安装在水塔或房顶上太阳能热水器贮水罐内，见图2a，当水位到达一定要求的高度时及时报警，防水溢出。如将此报警器的引线接入一个小盒内，将此盒放在窗外，见图2b，这样可以作雨降报警器。
电路原理

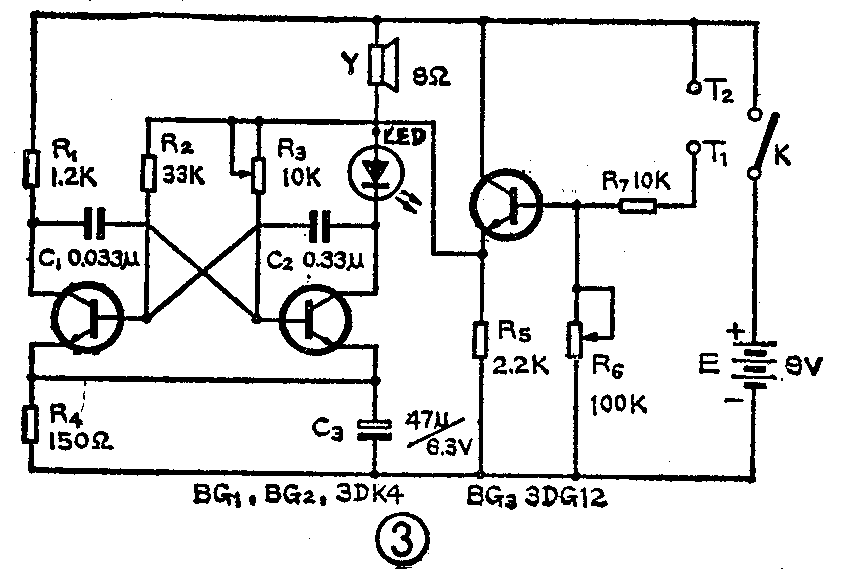

水满报警器由振荡电路和电子开关两部分组成。电路图见图③所示。BG\(_{1}\)和BG2组成无稳态多谐振荡电路。在BG\(_{2}\)的集电极以阻抗为8Ω的扬声器为负载，并串一只发光二极管，将所振荡的可听频率信号由扬声器直接输出，获得蜂鸣器的效果，同时发光二极管可持续发出红光显示报警。
本报警器的电路中基极偏压是由BG\(_{3}\)的发射极取出，只有当BG3导通时，振荡电路才工作。
BG\(_{3}\)与电阻R5～R\(_{7}\)等组成电子开关。当水等导电性物质使T1、T\(_{2}\)接成通路时，BG2导通，发射极电阻R\(_{5}\)产生压降，供给了BG1和BG\(_{2}\)的基极偏压，从而使振荡电路持续工作。电阻R6可作为报警器的灵敏度调整用。电阻R\(_{3}\)可作为振荡频率的微调用。
元件选择
三极管BG\(_{1}\)和BG2可选用3DK4（3DG4及3DG6均可）管，要求β值在80左右。BG\(_{3}\)选用3DG12，要求β值为90。三极管的穿透电流Iceo越小越好。全部电阻均可选用1／8W碳膜电阻。R\(_{3}\)用小型微调电位器，R6用小型旋钮电位器。C\(_{3}\)是电解电容，耐压6.3V即可用。K为小型拨动开关。扬声器可用阻抗为8Ω、功率为0.25VA的小喇叭。发光二极管可选用磷砷化镓发光二极管。电源采用9V积层电池。
安装与使用

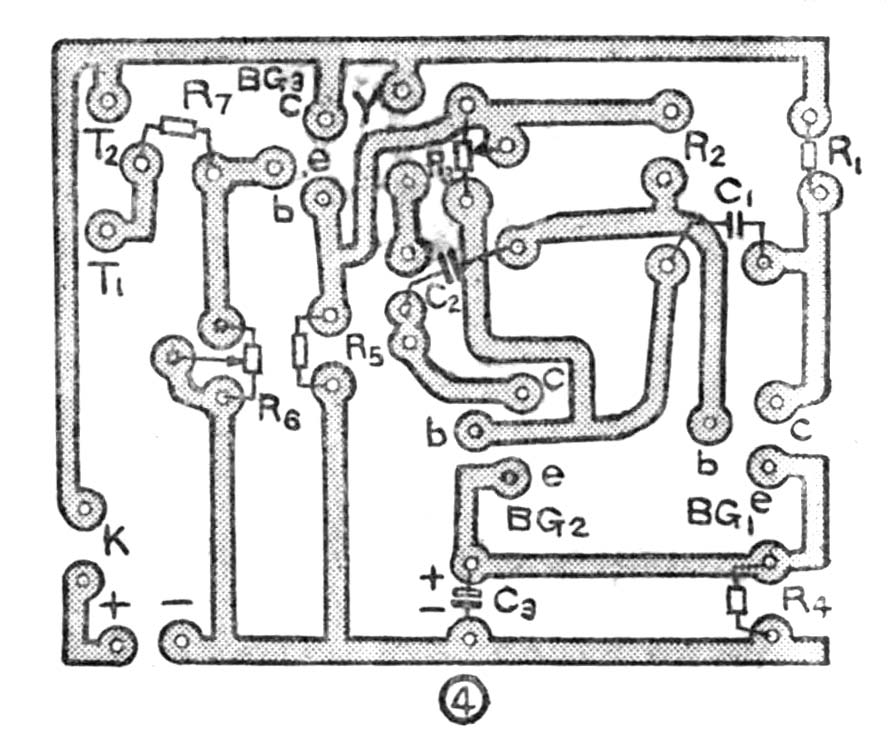

本器印刷电路板如图④所示（1：1），图中已分别标出各元件位置。先在印刷板上焊好各元件，然后再将喇叭、发光二极管、R\(_{6}\)、开关K、电源正、负极及T1、T\(_{2}\)分别用引线焊至相应位置。将3.5mm插头用两根软导线引出，线头分别焊在焊片上（或金属小棒）作为检知端T1、T\(_{2}\)。将T1、T\(_{2}\)分别接于如图②（a）、（b）装置上，即可作为雨降警报及水满报警用。
在使用时将开关K接通，此时整机电流消耗甚微，只有1～2μA，当T\(_{1}\)、T2接通时，总电流约为10～12mA，因耗电不多，所以采用9V积层电池。(门树义)
