XLK83—1型光控开关，是利用敏感元件、无触点开关和集成电路组成的。它电路简单，价格低廉，可控制工矿企业和公共场所的室外照明电灯，自动昼熄夜亮。本开关无触点，承载力强，使用时还能给电网提供一定的功率因数补偿。
本开关主要技术特性如下：
1．电源：220V（150～250V照常工作)；
2．负载功率：100～2000W；
3．光照度：0～20Lx(连续可调)；
4.熄灯延时：4～6秒。
一、电路原理

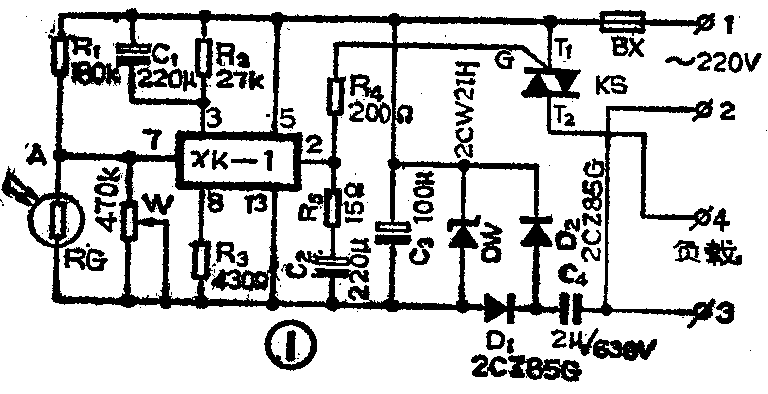

图中KS为双向可控硅，作为控制负载的开关元件。C\(_{3}\)、C4、D\(_{1}\)、D2和DW提供12V直流电源，供触发电路用。XK—1为触发集成电路（专用）、R\(_{1}\)、RG（光敏电阻）和W组成分压电路，A点为分压点。当天色近黑时，RG的阻值变大，A点电位升高，当高于2.5V时XK－1导通，由2脚输出触发电压至KS触发极G,使KS导通接通负载电路。当天色放亮时，RG的阻值变小，A点电位降低，当低于2.5V时，XK－1截止，可控硅无触发电压从而断开负载电路。调整W可调整光控照度（0～20Lx）。C1、R\(_{2}\)组成熄灯延时电路（4～6秒），用来防止闪电和其它杂光的干扰，造成不应有的误动作。C2、R\(_{5}\)可使感性负载电路快速通断。
二、主要元件选择
双向可控硅可根据负载功率的大小选用。本电路适用0.5～10A、耐压600V、触发电流小于20mA的管子，这样负载功率为100～2000W。DW为2CW21H。D\(_{1}\)、D2为2CZ85G。光敏电阻选用亮阻小于10kΩ、暗阻大于200kΩ的品种。触发集成块“XK－1”是此电路的专用件。
三、调整

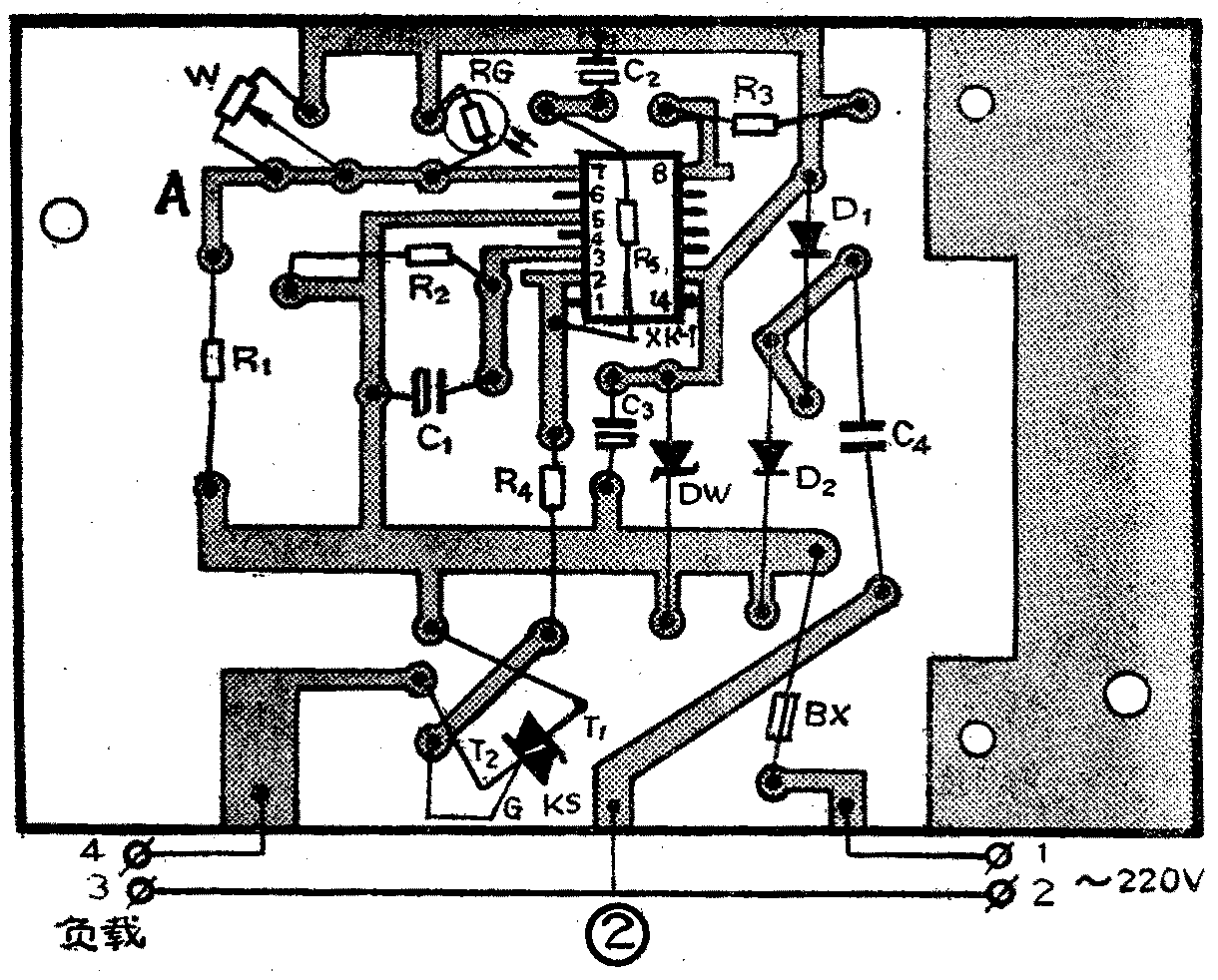

整机装好后，按图接好电源（交流220V）和负载。此时稳压管DW的两端电压约为12V。把光敏电阻置于暗处，调整W使双向可控硅导通，负载电路工作。在没有专用设备的情况下，调光照度可利用自然光来调整。在天色近黑或天放亮时，把光控开关放置在受自然光照好的地方，同时调整W使路灯昼熄夜亮，这样反复调整，即可达到理想的光控照度。
四、注意事项
1、利用烙铁余热焊接集成块，焊接时间要短。
2、本开关放在自然光照好、无杂散光的地方。
3、严禁超载使用，若需大功率使用时，可用本开关控制交流接触器，再控制强负载，详见图3。
有关邮购事宜见本期46页。（徐景山）
