我们使用一块专用于产生多种波形的单片集成电路ICL8038和一块μPC324四运放，配上少量辅助元件，组装了一台函数波形发生器，它的功能多，装配调试容易。
技术性能
1．可输出正弦波、三角波和方波及这三种波的扫频波。
频率范围：20Hz～20kHz；正弦波：失真度≤0.5％，电压幅度不小于3V；三角波：线性度≤0.5％，电压幅度不小于4.5V；方波：占空比50％，电压幅度不小于14V；扫频波：扫频宽度为20Hz～20kHz，扫频速度为15Hz～500Hz连续可调，扫频线性度≤1％。
2．可输出正斜率可调的三角波（相当于频率可变的锯齿波）和占空比可变的矩形脉冲。
锯齿波：15Hz～500Hz，线性度≤1％，电压幅度不小于5V；矩形脉冲：15Hz～500Hz，占空比50％～95％可谓，电压幅度不小于6V。
电路原理

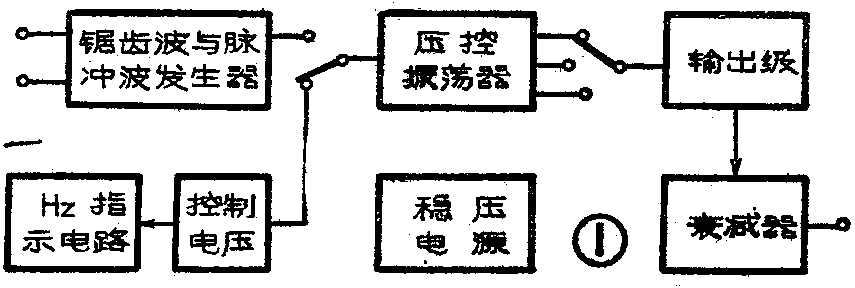

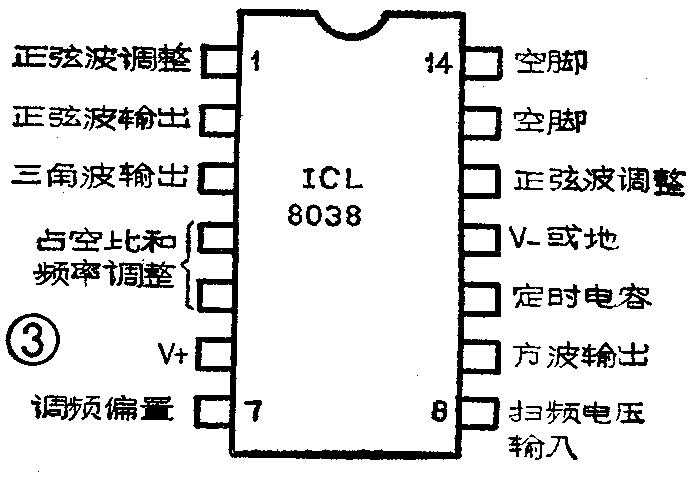

1．ICL8038是能同时输出正弦波、三角波和方波的单片集成块，引出脚排列见图3。

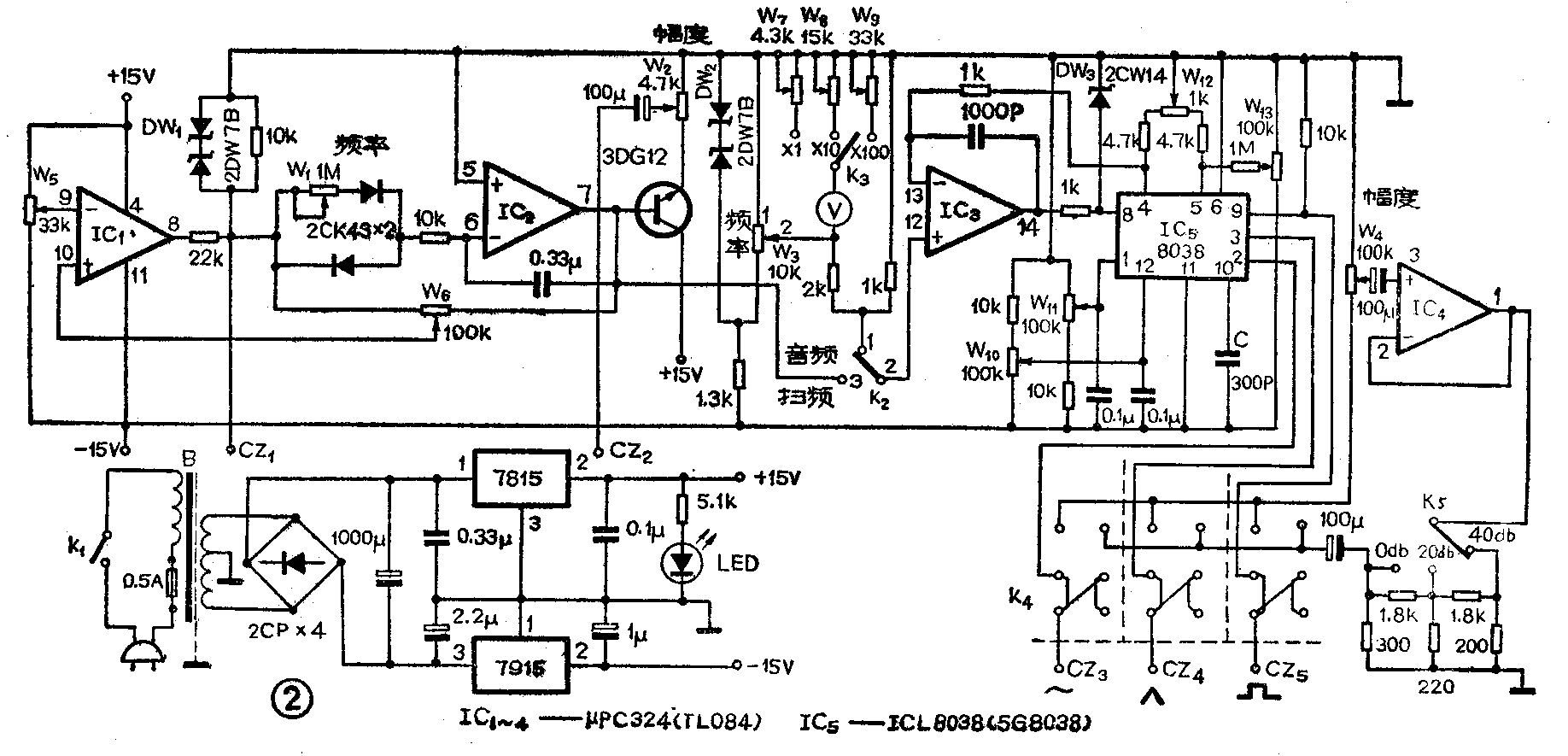

图2中IC\(_{3}\)、IC5组成精密压控振荡器。由于8038本身的压控频率线性度仅在扫描范围10：1时为0.2％，更大范围（1000：1）的线性度随之变坏，所以控制电压经IC\(_{3}\)后再输入8038的⑧脚，会有效改善压控的线性废（＜1％）。电容C会影响输出频率变化范围（如取200P，上限频率可达到100kHz以上）。调整W12可改变方波占空比，占空比为50％时，正弦波、三角波对称性最好，所以W\(_{12}\)用于调整高频端的波形对称性，W13用于调整低频端的波形对称性。W\(_{1}\)0、W11用于调整正弦波的失真，DW\(_{3}\)用以防止⑧脚上的电压过低。
2．控制电压从IC\(_{3}\)脚输入。通过调节W3取得0～-3.8V电压。DW\(_{2}\)用以进一步稳定控制电压，减小频率漂移。由于扫描线性度好，所以测得W3①、②脚上的电压即可得知输出频率，故可用电压表指示频率数。为了更细刻度，用K\(_{3}\)转换量程。通过分别调节W7、W\(_{8}\)、W9，可得0～200Hz，0～2kHz、0～20kHz三档。

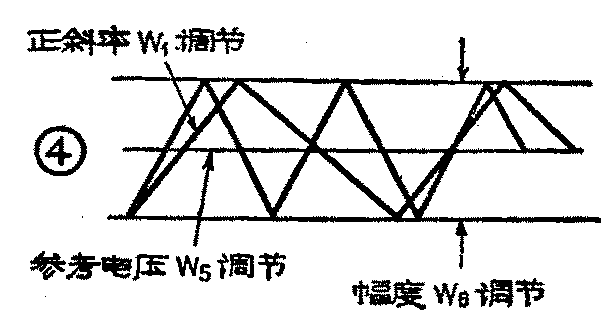

3．为了使扫频速度可调，并在调整时扫频宽度及扫频线性都不变动，则要求扫描电压的正、逆程时间足可调的，而其输出幅度保持恒定。本仪器用IC\(_{1}\)、IC2构成的三角波和矩形波发生器能满足上述的要求。IC\(_{2}\)是一个积分器，它由IC1输出方波驱动。方波幅度由DW\(_{1}\)固定在±6V左右，W1用以调节三角波的正斜率，逆时针旋到头时，是负向锯齿波输出，频率最低（15Hz左右），顺时针旋转时为不对称三角波输出，频率不断升高，旋到头时是对称三角波输出（500Hz左右），在频率变化过程中，幅度保持恒定。IC\(_{1}\)是比较器，参考电压由电位器W5调节，决定输出电平。W\(_{6}\)调节三角波幅度。 W1、W\(_{5}\)、W6的调节作用见图4。
负向锯齿波一路经K\(_{2}\)转换作扫频的调制信号，另一路经射极输出器送至CZ2输出，可接至示波器的X轴作同步扫描用。IC\(_{1}\)的输出接至CZ1作为占空比可变（调节W\(_{1}\)）的矩形脉冲输出。
4.IC\(_{4}\)为输出缓冲级，其作用可降低输出阻抗，增大负载能力。IC4接成电压跟随器。正弦波、三角波和方波可分别由IC\(_{5}\)的②、③、⑨脚直接输出，也可通过K4转换，通过IC\(_{4}\)输出，此时输出幅度可由K5粗调，W\(_{4}\)细调。
5.电源需输出±15V、100mA，变压器次级交流为24V×2，采用正、负三端稳压集成块稳压，稳压性能好，电路简单。
元件选择
IC\(_{5}\)可选用上无五厂的产品5G8038。IC1～IC\(_{4}\)合用一块四运放电路μPC324，管脚排列见图5。W5～13用WS－3或WS-23型有机实芯电位器，也可选用普通微调电阻，不过稳定性差些。W\(_{3}\)选用WXD3－13、10kΩ多圈电位器，W1、W\(_{2}\)、W4选用WH\(_{5}\)-X型电位器，电阻最好选用RJX1／4W±5％；DW1、DW\(_{2}\)皆可选用2个稳压值相近的2CW14串联代替；转换开关K4选用KZJ4－2互锁推键开关，K\(_{2}\)为小型钮子开关或拨动开关，K3、K\(_{5}\)用小型3×1转换开关。Hz指示用85Cl、50μA表头，刻度盘根据需要重新绘制。
调试使用

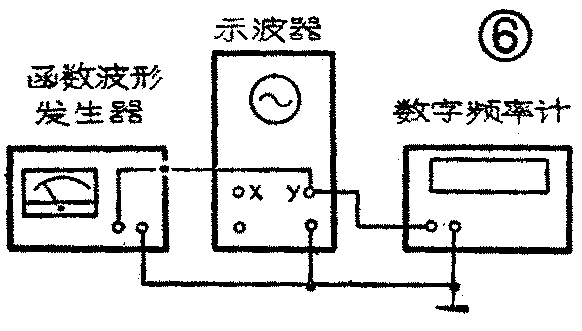

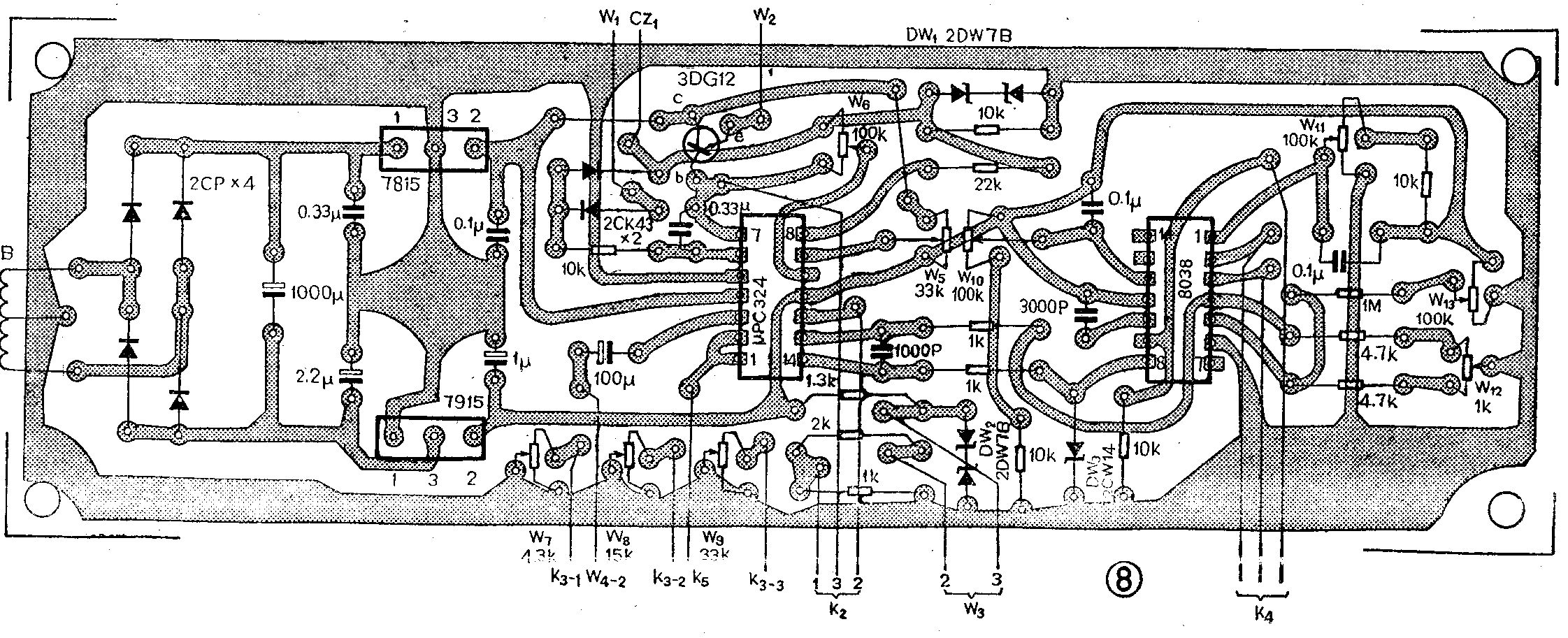

全部焊接完再插上两片IC，注意管脚的排列方向，不能插反。检查无误后，即可着手调试。按图6连接好仪器。
1．调节对称性：K\(_{2}\)置“音频”，K3置“×100”档，顺时针旋转W\(_{3}\)，频率计的指示值应增加，使其显示15kHz左右。“接线柱（CZ4），接示波器Y轴，调整示波器使波形稳定显示二个完整三角波，调节W\(_{12}\)使波形对称；逆时针旋转W3，使频率指示50Hz左右，调节W\(_{13}\)使波形对称时，此时方波占空比正好为50％。
2．调整失真度：示波器Y轴接“～”接线柱（CZ\(_{3}\)），反复调整W10、W\(_{11}\)使正弦波形失真最小，如能配合SZ－3失真仪调节最好，只要细心调节，可使失真度≤0.5％。
3．检查频率范围：W\(_{3}\)逆时针旋转，最低频率应为10Hz左右；顺时针旋转则最高频率应达20kHz以上，否则需调整C的容量，使频率范围达20Hz～20kHZ。在整个频率范围内输出幅度应保持恒定。
4．Hz指示表校准：K\(_{3}\)置“×1”档，调节W3使频率计指示200Hz，调节W\(_{7}\)，使指针指在满度处（200Hz）即可。用同样方法调整其余两档。

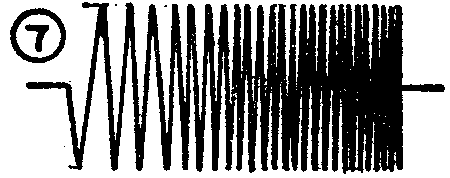

5.扫频调整：K\(_{2}\)置“扫频”，将CZ2的扫描电压接至示波器“X轴输入”（或“同步输入”）“触发选择”置于“外”，调节W\(_{2}\)，使X轴幅度适中，分别调节W5、W\(_{6}\)使荧光屏上显示如图7所示波形。

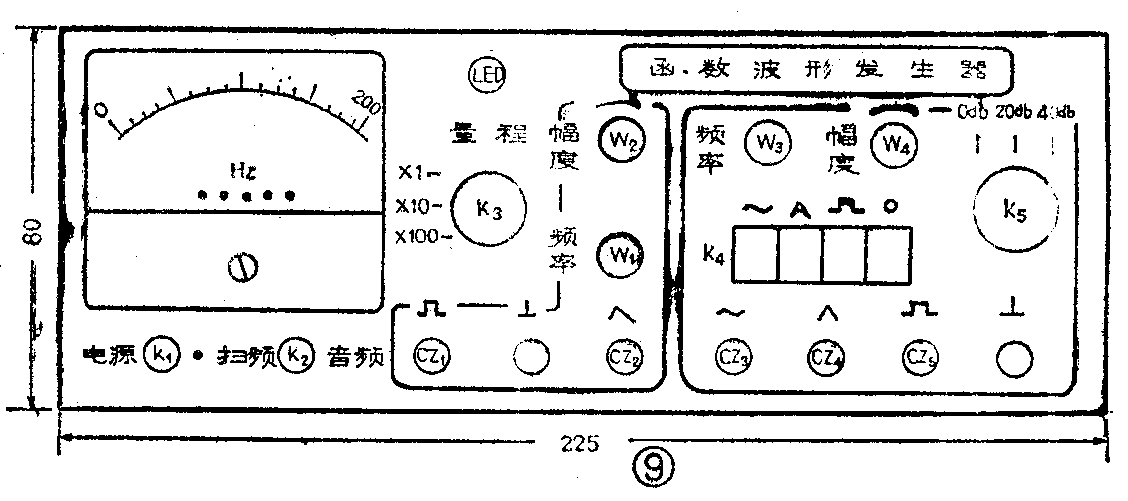

6．使用：不按推键开关K\(_{4}\)，从CZ3、CZ\(_{4}\)、CZ5可同时输出正弦波、三角波和方波信号，此时负载能力较差。若按进其中的“～”键，则在CZ\(_{3}\)得到幅度可粗、细调节的正弦波信号。其他二键类推。
