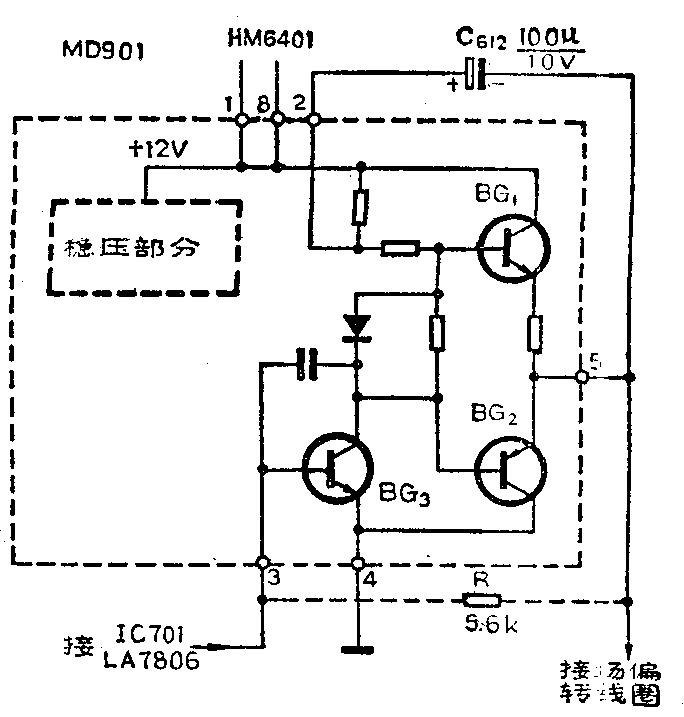

日立M1201型电视机的场扫描部分是由集成电路LA7806中的场振荡和厚膜电路HM6401中的场推动、场输出电路组成。场振荡由LA7806的⑥脚经过导线送入HM6401的③脚，在检修时，根据先简后繁的原则，先观察LA7806的⑥脚到HM6401③脚之间的导线有无虚焊和开路，场偏转线圈是否接触不好或断线，若这些外围部分都正常，再用镊子触碰HM6401的③脚，看亮线有无变化，若有变化，则故障在LA7806的场有振荡电路中，若无变化，则故障在HM6401的场推动、场输出电路中。在场推动、场输出这部分电路中，主要是测量③、④、⑤脚的电压，正常的，③脚电压为0.6V左右，④电压为0V，⑤脚电压为5.2V左右。若查出推动管损坏，可用国产管3DX201来代替，要求β＞100，若查出输出管BG损坏，可用国产管DS11、DS12、DS15、DS16等中功率管代替，若查出输出管BG\(_{2}\)损坏，可用国产管CS11、CS12、CS15、及3AX83等中功率管代替。这样代替后，一般光栅能恢复正常，若再出现场线性差或轻度卷边现象，可在HM6401的⑤脚与③脚之间加接一个5.6K的可调电阻，通过调整使线性得到改善，但这个可调电阻不能太小，否则会影响场幅。(刘平)
