本文在上篇中曾提到SL－C30CH型录象机，在更换视频磁头后需要进行视频磁头两面角和磁带通路两项调整，才能使录象机正常工作，下边分别叙述这两项调整。

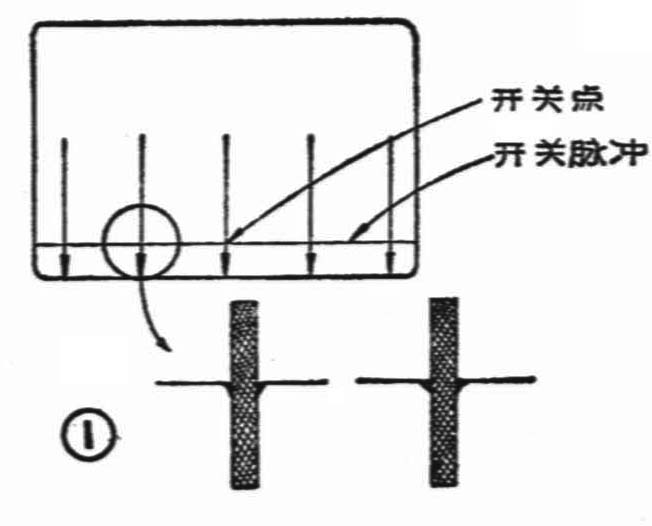

1．视频磁头的两面角调整：先将要调整的录象机和监视器（或电视机）连接起来，播放KR5—2H测试磁带的黑白测试卡信号，在监视器的屏幕上将出现图1所示的波形。如果开关点上出现一条垂线见图1左下角，说明磁头角度正确就不进行这项调整。如果开关点上出现上细下粗两条垂线，见图1右下角，说明磁头位置不正确，就必须进行两面角的调整。

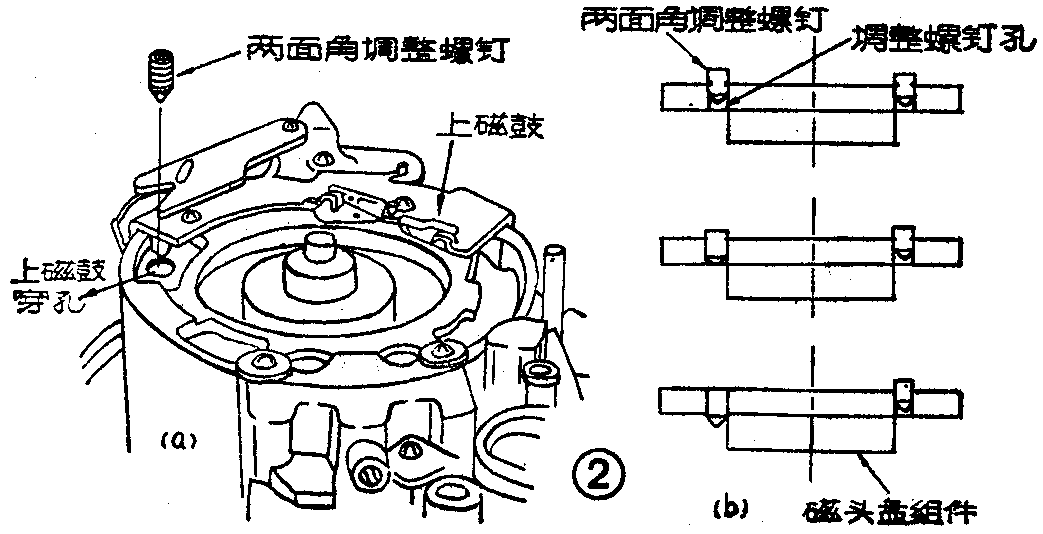

将两个两面角螺钉通过上磁鼓穿孔（图2（a））分两次先后拧入磁头盘组件的调整螺钉孔内，如图2（b）示意图所示。上磁鼓虽然只有一个穿孔，但因磁头盘组件是旋转的，因此可将磁头盘组件上的两个调整螺钉孔分别拨到上磁鼓穿孔下面，分次拧入两个两面角调整螺钉。调整时，先拧两个调整螺钉中的一个，当螺钉碰到磁头盘组件时，会感到有阻力，如图2（b）的中间图所示。接着再拧几扣，此时磁头盘组件就会移动，如图2（b）下边图所示，这样就能调整磁头角度。一边拧一边观察屏幕上开关点的波形，如果开关点上下两根粗细不同的线逐渐变成一样，继续拧这个螺钉直到开关点上为一条垂线时为止。如果开关点上、下两根粗细不同的线在调整时变的比调整前差别还大，则将刚调整的一个螺钉拧松，再调整另一个螺钉，直到合格时为止。
2．磁带通路的调整：通过对磁带通路的调整，可以使磁带按规定的路径准确地走带，这对图象质量及磁带的互换性都有重大的影响，因此必须按下边步骤精心调整。

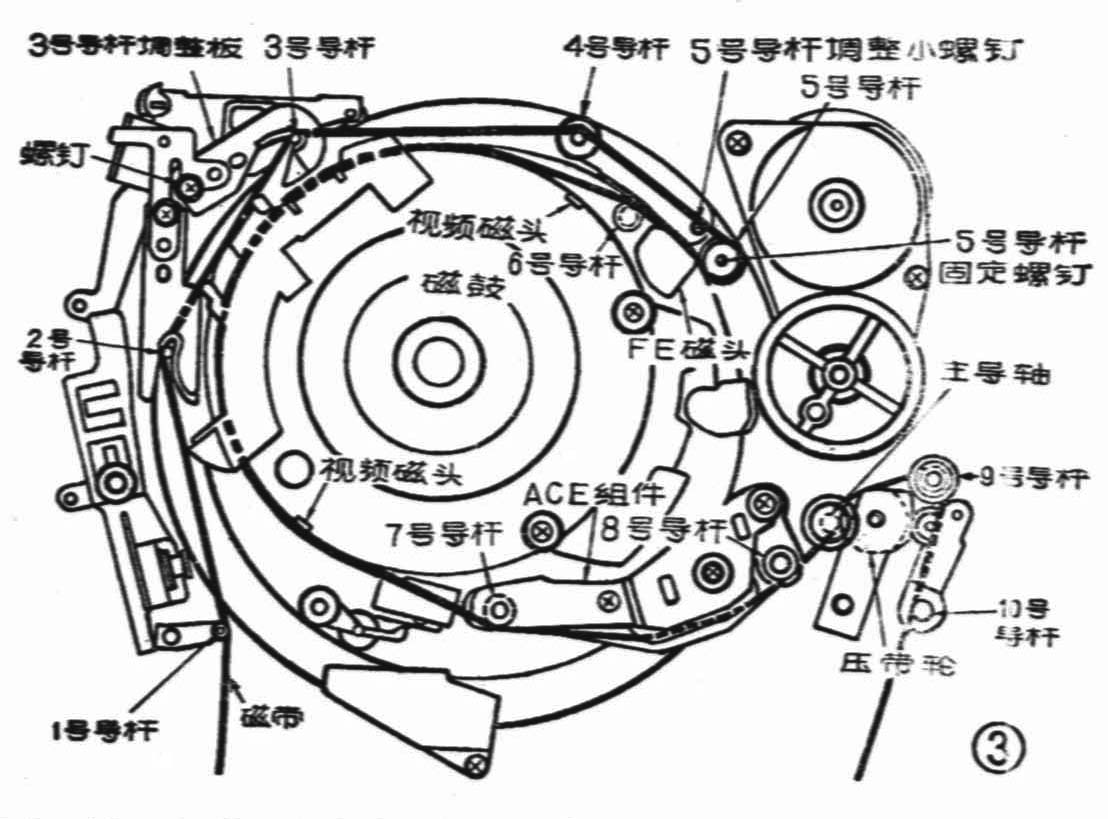

SL－C30CH机的磁带导杆位置如图3所示。图中1～6号导杆称为入口侧导杆，7～10号导杆称出口侧导杆。重放测试带KR5－2H时，以示波器（连接方法下述）上显示的RF输出波形的中心为准，波形左侧叫“入口侧”；其波形主要受入口侧导杆影响；波形右侧叫“出口侧”，其波形主要受出口侧导杆影响，如图4所示。

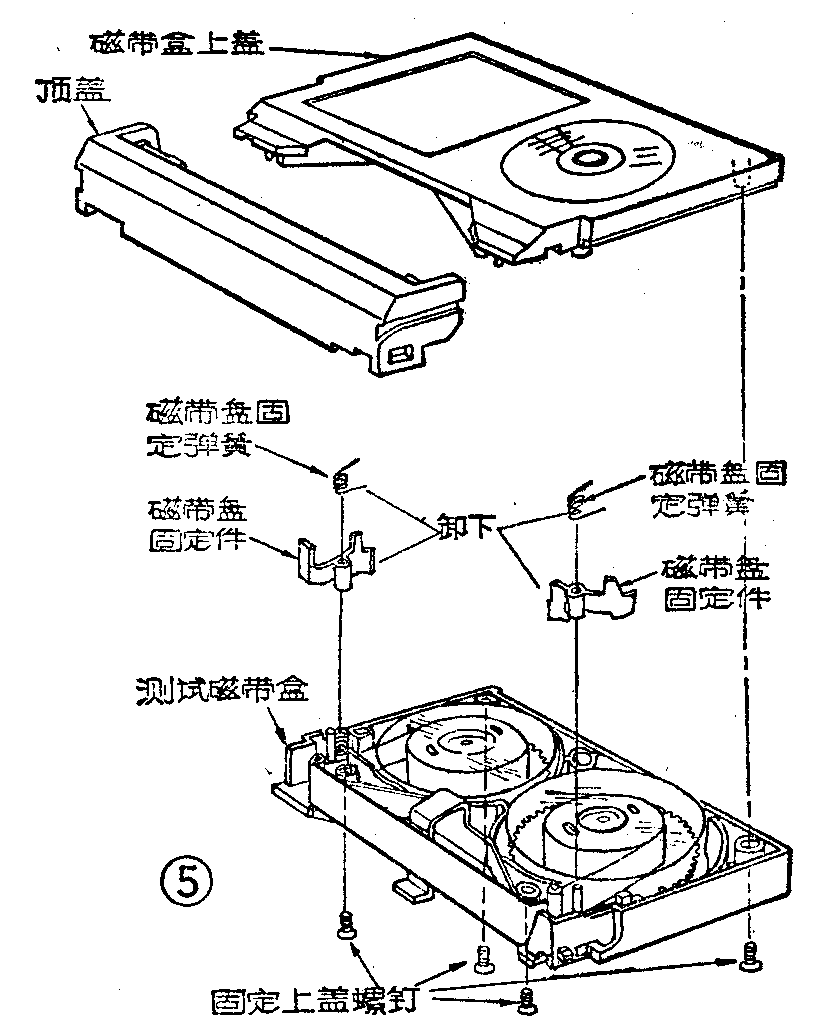

（1）调整前准备工作：进行磁带通路调整前首先参照图5拧下测试磁带盒的4个固定上盖螺钉，然后再把测试磁带盒的顶盖、上盖、两个磁带盘固定弹簧和磁带盘固定件取下来。这是因为如果不取下顶盖，磁带通路的一部分被盖在顶盖下面就无法调整了。
参阅图3，用浸过无水酒精的鹿皮清洗磁带导杆、磁鼓、主导轴、压带轮、ACE组件、FE磁头、视频磁头等磁带通路上的所有磁带能够接触到的零部件表面。然后将双踪示波器的两个探头分别接到印刷电路板RY—1的插件座CN002的第3脚和第5脚。这时再装入取下盒盖的测试磁带盒，播放测试带上的跟踪信号部分，转动录象机跟踪旋钮，使示波器屏上显示的波形（图6所示）中间部分达到最大幅度，接着调整示波器的“垂直增益”钮，把波形中间部分高度调为6Cm。
（2）进口侧的波形调整：进口侧波形调整的部位主要是3～6号导杆，这些导杆的位置参看图3。由于各导杆的调整螺钉已用固定剂封死，所以在调整前先用酒精把固定剂溶解，才能转动调整导杆。具体调整步骤如下：

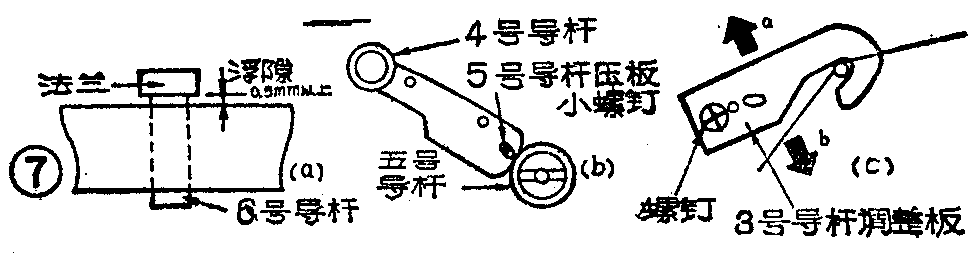

①把6号导杆的上部法兰顺时针方向转动，使上部法兰和磁带之间产生大于0.5mm以上的浮隙，见图7（a）。
②把图7（b）所示的4号导杆顺时针方向旋转到底后再逆时针方向旋转360度。
③逆时针方向转动图7（b）所示的5号导杆的压板小螺钉，使磁带顶部松驰，然后再把压板小螺钉顺时针方向转动，直到磁带顶部拉紧为止。
④调整3号导杆的倾斜度，使卷在4号导杆上的磁带松紧情况上下均匀。如果4号导杆附近的磁带上边松弛较大时，把图7（c）所示的螺钉拧松，把3号导杆调整板问箭头a所指的方向推。当磁带下面松驰较大时，则把3号导杆调整板向箭头b所指的方向推。调整到磁带松紧合适时为止。

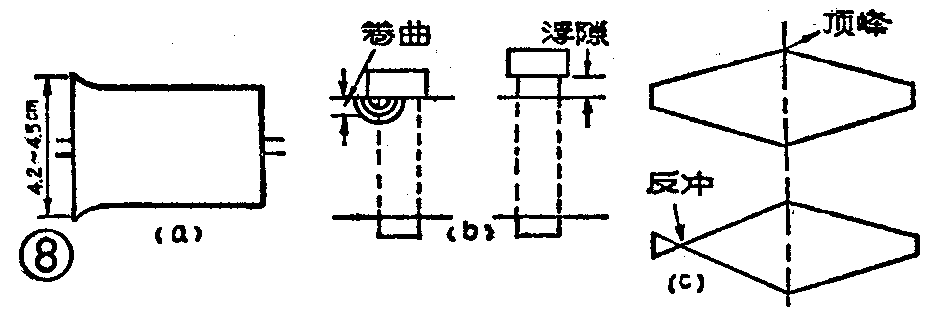

⑤逆时针方向松开5号导杆固定螺钉（见图3），转动5号导杆法兰，使示波器屏上显示的进口部分的高度为4.2～4.5Cm，见图8（a）。当波形符合上述要求后，再顺时针方向拧紧5号导杆固定螺钉。由于拧紧螺钉过程中容易引起波形变化，所以拧紧螺钉后应再检查一次波形是否符合要求，如果发生变化应重新调整一次。
⑥顺时针方向旋转6号导杆，使示波器上的波形进口部分的高度为4Cm。

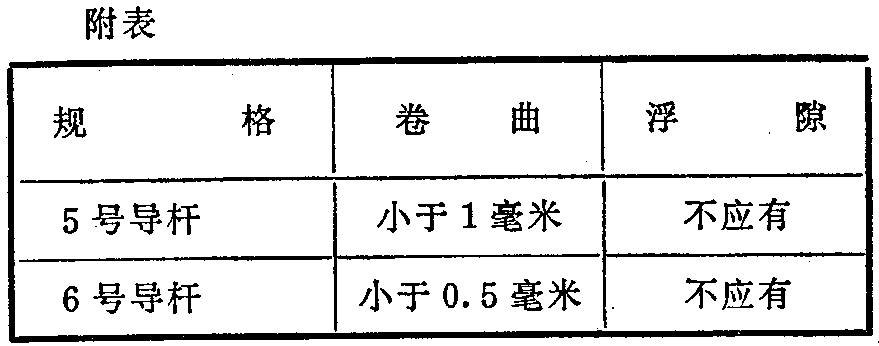

⑦顺时针方向转动4号导杆，一面用牙科医生用的小镜子观察5号导杆和6号导杆，使图8（b）所示的卷曲和浮隙符合附表要求。
⑧使录象机工作在倒带状态下，转动“跟踪”旋钮，把示波器上显示的山形波形（图8c）的顶峰调到屏的中间位置，检查波形进口部分有无图8（c）示出的“反冲”现象。如果有反冲现象重新进行第①项调整，直到反冲消失为止。
（3）出口侧的波形调整：出口侧波调整的部位是7～9号导杆，这些导杆的位置在图3中示出，其具体步骤如下：

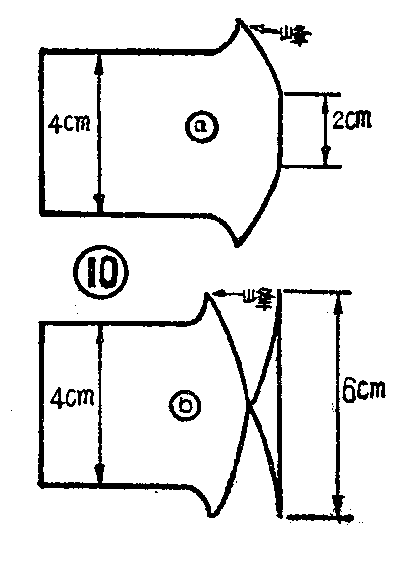

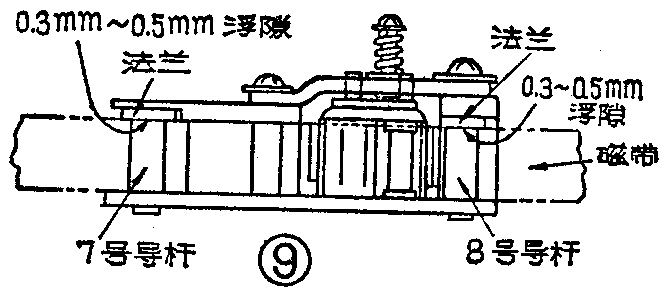

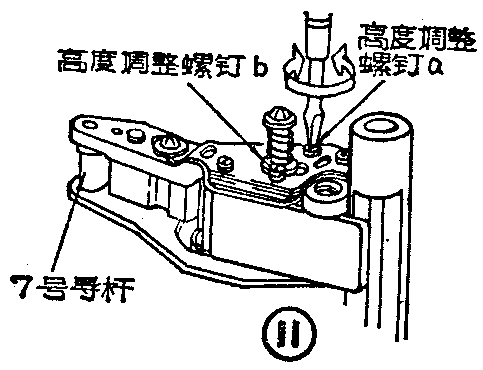

①逆时针转动7号和8号导杆，使磁带与这两个导杆的法兰之间出现0.3～0.5mm左右的浮隙，如图9所示。这时示波器上显示的波形叫自由波形，如图10所示。如果出口侧各导杆的位置正确的话，则自由波形的各处幅度应在图109示的范围之内。如果出口侧波形不符合图10的要求，如自由波形峰小或无峰，就要顺时针方向缓慢地调整图11中的高度调整螺钉a或b，使自由波形满足图10所示的规格要求。相反，如果自由波形的峰多或者峰过大时，则应逆时针方向转动这个螺钉，达到要求为止。在调整过程中每转动30度左右就要观察一下波形的变化，并经常用牙科医生用的小镜子观察磁带是否与7号或8号导杆的法兰以及ACE组件下面的法兰相接触。在自由波形没有达到图10所示范围时，如果磁带与7号和8号导杆的法兰接触，则应逆时针方向转动7号和8号导杆，使磁带与导杆法兰之间产生浮隙。如果是磁带和ACE组件的下面法兰接触，则应顺时外方向转动7号及8号导杆，使产生浮隙，就可以进行下边的调整。
②顺时针转动7号导杆，使示波器屏上显示的出口侧波形的幅度为4Cm，如图10所示。再顺时针方向转动8号导杆，并用牙科用的小镜子观察，使8号导杆和磁带之间成为无隙状态。在调好后再拧紧8号导杆时，示波器上显示的波形会发生变化而使幅度大于4厘米，这时应再调整7号导杆使波形的幅度恢复到4厘米。
③让录象机工作在倒带状态，用牙科医生用的小镜子检查通过8号导杆的磁带情况，如果发现磁带有卷曲现象，则应顺时针方向转动9号导杆使卷曲现象消失；如果发现磁带与8号导杆法兰之间有浮隙现象，则应逆时针方向转动9号导杆使浮隙现象消失，此时再把9号导杆的固定螺钉拧紧。
总之，出口侧波形调整后，通过7号导杆的磁带允许有小于1mm的卷曲，不允许有浮隙。通过8号导杆的磁带不允许有卷曲和浮隙。如果不能满足这个要求，则要按照上述步骤进行重新调整。上述调整进行完后，把测试带盒退出，再按照图5将盒盖及顶盖装好。(马喜廷 孟平)
