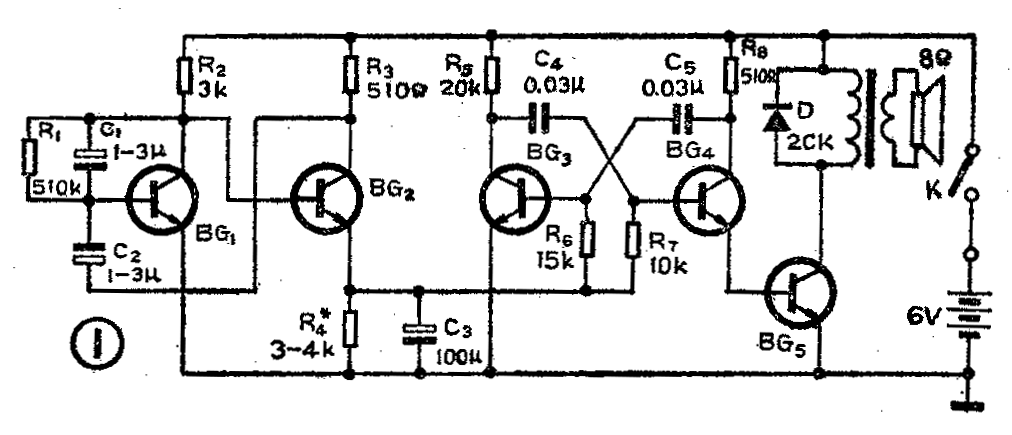

图1电路能发出模拟巡逻车警报的声响。
电路由两大部分组成，BG\(_{1}\)、BG2及有关电阻、电容组成锯齿波发生器。由BG\(_{2}\)发射极输出低频电压，其波形近似三角波，即对地电压随着时间一起一伏地作周期性变化；BG3、BG\(_{4}\)及有关电阻，电容等组成方波发生器，由BG4发射极输出音频电流，经BG\(_{5}\)放大使喇叭发出声响。变压器作阻抗变换用。
由于方波发生器产生的音频电流的频率是随BG\(_{3}\)、BG4基极电位的高低而变化的，这个电位又决定于BG\(_{2}\)输出的锯齿波电压，故本电路能发出“噢——噢”声。
改变C\(_{4}\)、C5可以改变声调，改变R1可以改变声调起伏的节奏。R\(_{4}\)阻值要在调试时决定，阻值过大则不能对方波频率产生调制作用，阻值过小也不行。其它电阻、电容值按电路中所给值即可，三极管用业余品即可，要求β＞20。BG1～BG\(_{4}\)用3DG6，BG5用3DX200、3DK2或3DK4均可工作，变压器用半导体收音机输出变压器，若用推挽式，则初级圈只用半边，另半边抽头空着不用。图（1）是电原理图，图（2）是1∶1的电路板。（张宝平）
