磁控电子猫可利用市售玩具绒布小猫，在它内部安装有电子机芯。当用带有磁性的教鞭靠近小猫身体某一部位时，小猫就会“咪、咪”叫起来，同时它的两眼还会发出闪闪红光，十分逗人喜爱。

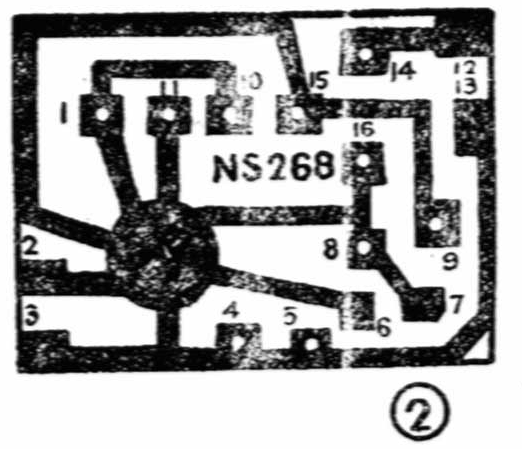

电子猫机芯电路见图1，集成块可采用CIC5605猫叫集成块，它的外形见图2。J为干簧管可装在猫体某部位，如装在猫鼻处。用一塑料小棒，一端镶有永久磁体，磁体可用塑料文具盒里的关门小磁条。当用小棒的磁体端靠近猫鼻时，J闭合，IC输出猫叫信号经BG\(_{1}\)放大，推动扬声器Y发声。同时猫叫信号又经过R2送到BG\(_{2}\)基极，驱动发光二极管LED1、LED\(_{2}\)发光。
BG\(_{1}\)、BG2均为3DX201硅管，β值150。BG\(_{1}\)安装在集成块印板上，BG2和R\(_{2}\)、C3另行安装，因元件较少可以不必另制印板，用接线架安装即可。LED\(_{1}\)、LED2为红色圆形发光二极管，可镶嵌在猫眼里。
猫叫的音调可改变R\(_{1}\)阻值来调整。改变电阻R2阻值能调节LED\(_{1}\)、LED2的发光亮度，但亮度不宜太大，即猫叫时，BG\(_{2}\)发射极电流最大不宜超过20mA，R2大，电流小；R\(_{2}\)小，电流大。
如读者要购CIC5605猫叫集成块，可见本刊86年第6期48页上的函购消息。（晓帆）
