小孩睡眠叫醒器

🏠 首页 《无线电》杂志 1986年 🔗 第11期 🔗 第41页 分类:答读者问 🔗 白天觉 🔗

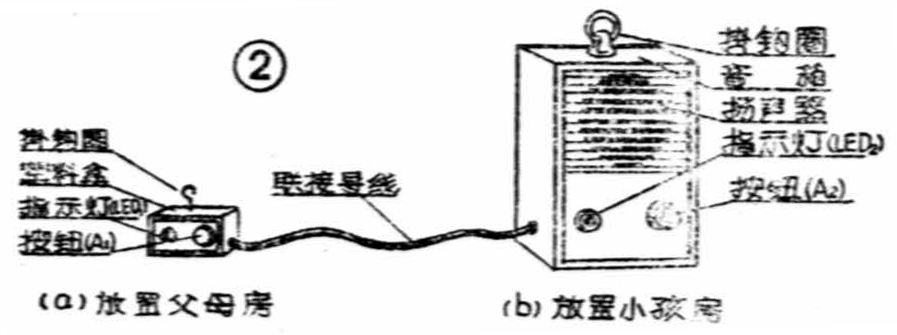

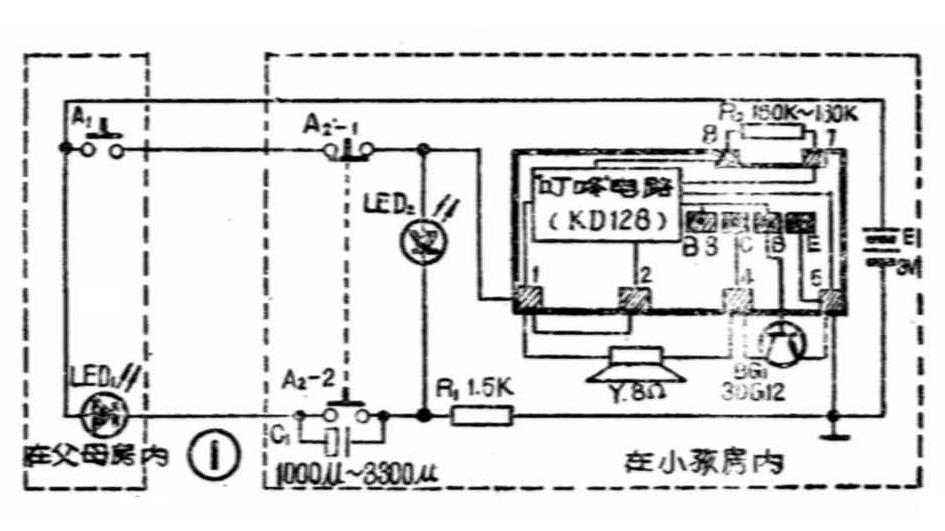

这里向你介绍用“叮咚”门铃集成电路制作的小孩睡眠叫醒器,它的电路见图1,实物见图2。

图1
图1 🔍原图 (945×531)
图2
图2 🔍原图 (897×335)

当父母需叫醒在另一房内睡觉的小孩起床时,只要按动按钮开关A\(_{1}\),小孩床边小音箱上的指示灯LED2就会发出红光,同时响起悦耳的“叮咚”声,把小孩从睡眠中叫醒。当小孩醒后只要按住音箱上的按钮开关A\(_{2}\),“叮咚”声就会停止,LED2指示灯熄灭。与此同时装在父母房间的红色指示灯LED\(_{1}\)立即发光,并能维持数秒钟,以通知父母孩子已被叫醒,开始起床了。

图1电路中的集成电路用“叮咚”电路(KD128),如选用音乐集成电路CW9300(3830、8403)时,要将电阻R\(_{2}\)的阻值改为68kΩ。

图1中BG\(_{1}\)选用3DG12硅管,要求β值大于120。指示灯LED1、LED\(_{2}\)可用普通圆形磷砷化镓红色发光二极管。开关A1可用电铃按钮开关,也可自制。A\(_{2}\)是一个具有常开接点与常闭接点的复合连动按钮开关,它的外形及结构见图3。其中A2-1为常闭接点,A\(_{2}\)-2为常开接点。当按下A2按钮时,其中常闭接点断开,经过极短时间,常开接点闭合,一放手,各接点恢复原状。A\(_{2}\)开关可用机床控制开关LA19来代替。

图3
图3 🔍原图 (966×402)

图1电路中C\(_{1}\)、R1组成延时电路,改变C\(_{1}\)的容量和R1的阻值就可改变LED\(_{1}\)发光延迟时间,但因R1还是LED\(_{1}\)和LED2的限流电阻,因此一般用改变C\(_{1}\)的容量来调整发光延迟时间。(白天觉)
