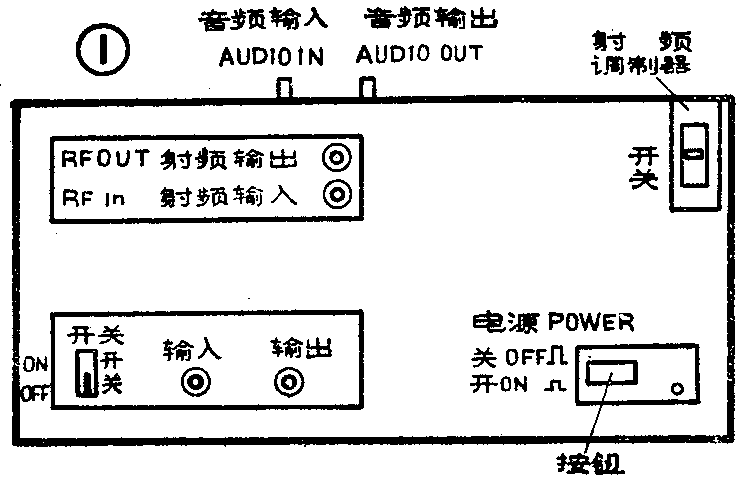

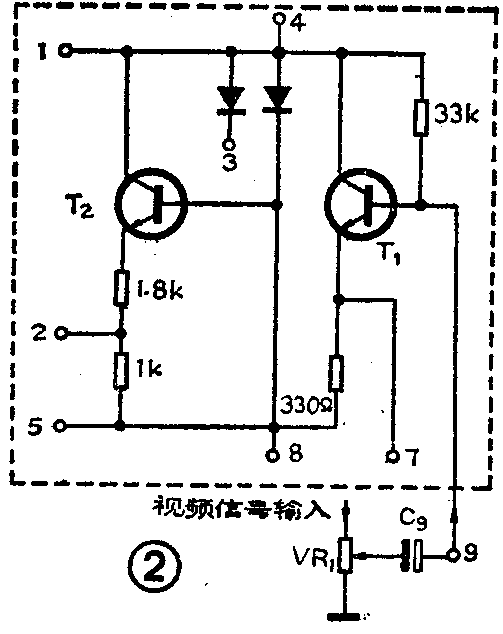

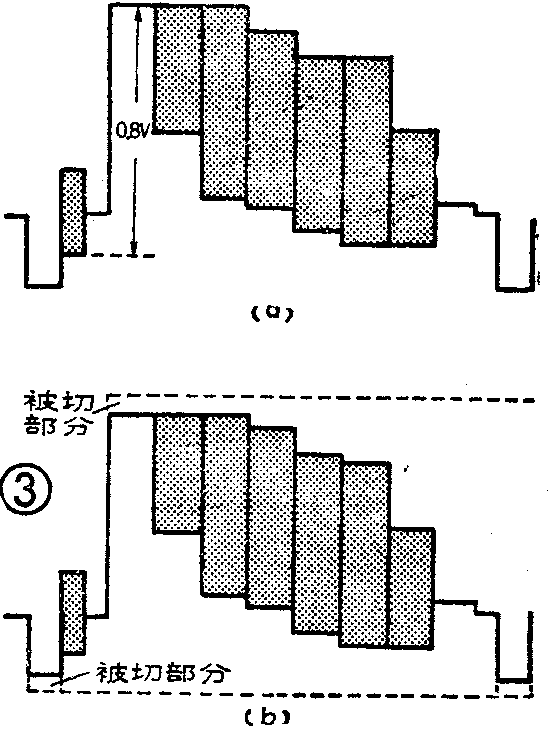

一台松下8610型录象机，放象时，在图象的最亮处，如：人的前额头和两颊骨上，出现蓝色斑块，但是经本录象机翻录的磁带，在其它录象机中进行播放，图象是正常的，因此，这说明本机的视频磁头以及磁头放大电路是正常的，故障在其他电路。先检查射频（RF）变换电路，这部分电路装在机器后面的小盒内，如图1所示，将小盒抽出（插入式的），把盒盖两头的螺钉拆下，取下外屏蔽盖、检查视频放大电路VM\(_{1}\)，电路如图2所示，经检查视频放大器中的三极管和二极管都没有损坏，为了进行下一步测试，先不扣上屏蔽盖，并将放大器的三极管T1和T\(_{2}\)的基极做测试点，分别焊短导线引出机壳外，然后用录有彩条信号的磁带进行放象，同时用示波器观看T1、T\(_{2}\)基极的波形，T1基极波形如图3（a）所示，T\(_{2}\)基极的波形如图3（b）所示。比较两个波形，可以看出T2基极的波形已产生了失真，彩条信号的白电平部和同步头均被切掉了一些，这说明信号通过T\(_{1}\)管后波形出现了失真。经检查T1、T\(_{2}\)管都没有损坏，看来可能是因为加在视频放大器T1管基极的信号幅度过大，而引起T\(_{1}\)管输出信号的幅度失真（即上饱和、下截止，因同步头切得不多，所以还未导致不同步现象），影响T1管幅度的元器件主要是可调电位器VR\(_{1}\)，于是把测试点再移至T2管的发射极，反复调节VR\(_{1}\)，当VR1中心点调至接近中间位置时，T\(_{2}\)射极波形无失真现象，这时再换一盒图象质量较好的磁带进行试放，人的面部最亮处色斑消失，再测量T1管基极的输入波形，波形幅度为0.5V，调整前的波形幅度为0.8V。经过实验发现：若输入信号的幅度小于0.4V或大于0.7V都会使图象出现异常。这个故障很可能是运输或搬动过程振动，使电位器VR\(_{1}\)（片型电位器）的中心点滑动，离开了原出厂时调测的正确位置，而引起输入信号幅度过大，造成图象失真。（王大健）
