本刊第八期在《磁带录象机磁头的保养》一文中，介绍了录象机磁头更换的方法，通常磁头在更换后要进行调整和检查，才能保证录象机正常工作。为此本文介绍录象机磁头在更换后进行调整和检查的一般方法，通常磁头在更换后要进行下列15项调整与检查：①磁鼓旋转误差调整。②视频磁头两面角调整。③磁带通路的调整。④快进与倒带状态时走带调整。⑤放象状态时走带调整。⑥音频磁头高度调整。⑦音频相位调整。⑧音频及控制磁头位置的调整。⑨开关位置调整。⑩磁鼓相位锁定调整。放象放大器调整。失落补偿输入电平调整。录象放大器调整。旋转磁头放大器调整。消隐开关调整。严格地说，磁头在更换后这15项调整应该全部进行，但因不同厂家所生产的各种机器的结构不同，调整项目也不完全相同。如VO—2860P型3／4英寸录象机，只需进行其中第②、③、⑥、⑦、⑧五项检查与调整就可以了，而SL—C30CH型1／2英寸录象机，仅需进行其中第②、③两项调整就行了。下边就以上述两种机型为例来介绍磁头在更换后的具体调整方法。
VO—2860P磁头更换后的调整
1．视频磁头两面角的调整：这项调整在一般情况下是不必要的，仅在更换上磁鼓之后才进行这项调整，具体调整方法如下：

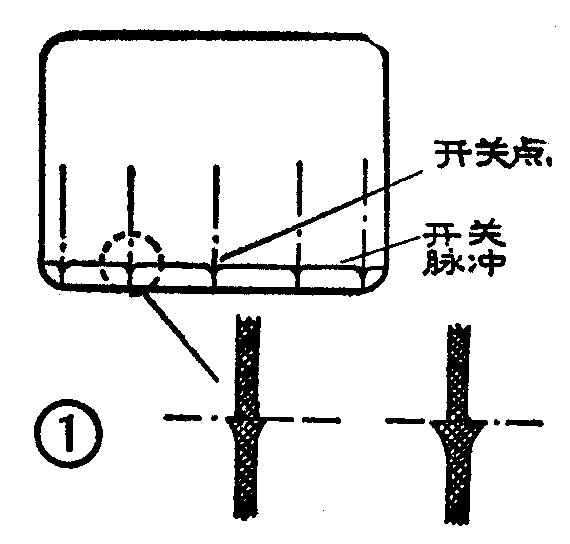

（1）首先将要调整的录象机和监视器（或电视机）连接起来，播放PAL制测试磁带中黑白测试卡信号，在监视器屏幕上查看垂直线下边的开关点（图1）是否分成两条线。正常时通过开关点的直线是上下一样粗细，如图1左下边放大图形。如果通过开关点的直线是上细下粗，如图1右下边放大图形，就必须进行两面角的调整，否则就不必调整。

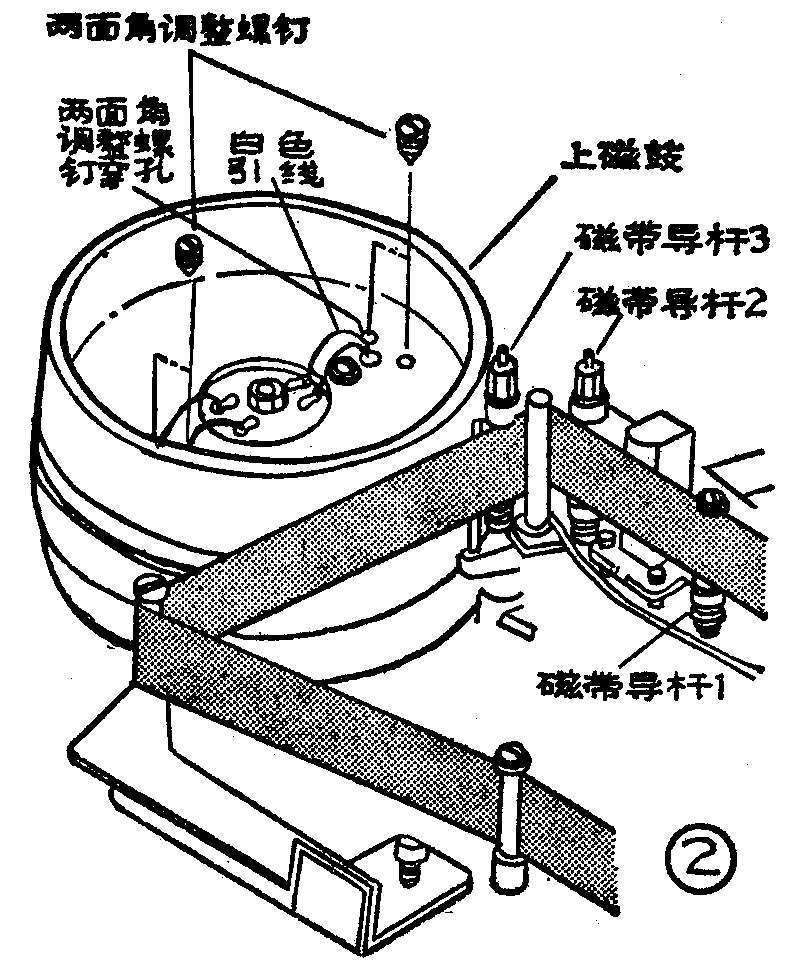

（2）将录象机置于“快进／倒带／停止”状态。把4个两面角调整螺钉（图2）装进上磁鼓的穿孔中，轻轻地把4个螺钉旋进去，但不要全旋进去。
（3）转动位于白色引线磁头（图2）一边的两个调节螺钉中的任意一个，直到手上感到有一些阻塞的感觉时为止。如果再进一步转动螺钉就能够移动磁头的位置而调整其两面角，一边调螺钉一边从屏幕上观察开关点波形的变化来检查两面角的变化，每次调螺钉1／4圈后，都要看一次屏幕上开关点的变化，反复调这两个螺钉，直到调好为止。调完后把两面角调整螺钉取出来，并重新放测试带进行检查，有时螺钉取出后开关点图形又发生变化，这时必须按上述步骤重新调整。
2. 磁带通路调整：更换上磁鼓以后，由于视频磁头的位置发生变化，就需要调整磁带通路。它属于机械调整，由于录象机的结构精度很高，因而要求非常谨慎小心，一般按下边步骤进行：
（1）把示波器连到VO—2860P的印制板PS—8的测试点TP—6上，再从测试点TP—514取得外触发脉冲信号加到示波器的外触发输入端，把录象机“系统选择开关”置于PAL／SECAM状态。

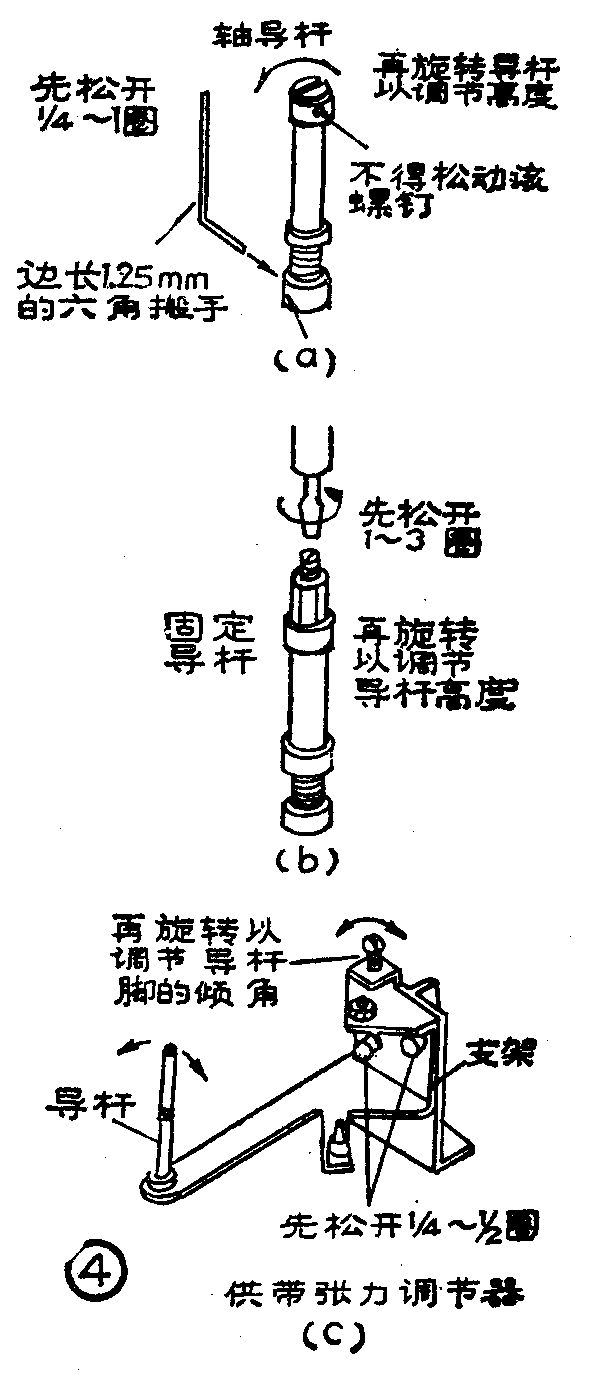

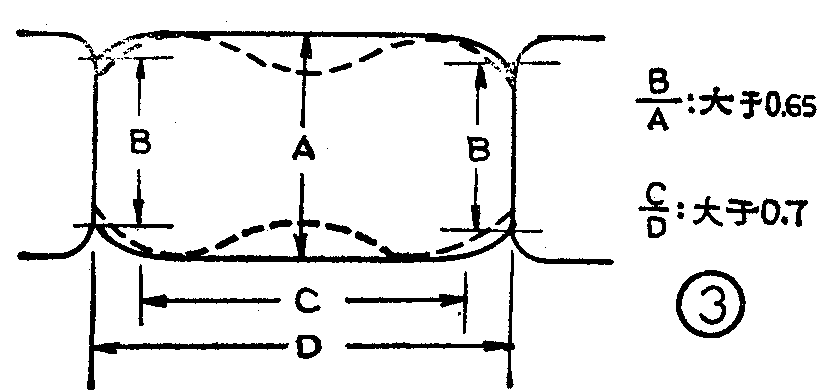

（2）播放PAL制测试磁带中黑白测试卡信号，向两个方向转动录象机寻迹（TRACKING）旋钮，使示波器上显示的高频信号幅度增加或减小，其包络应保持平坦，如图3中实线所示。当寻迹旋钮在旋动时，如果高频信号波形的包络不是平坦时，如图3中虚线所示。即B／A大于0.65；C／D大于0.7，如果超过这个规定值则就要按图4中所示的调导杆方法分别调整磁带导杆2、3、4、5和供带张力调节器，图4中（a）、（b）、（c）三个图分别表示调整轴导杆、固定导杆和供带张力调节器的具体方法。其中图4（a）为轴导杆（图2中1号导杆），在调节时先用边长为1.25mm的六角搬手，按图中所示方位将导杆下边螺母松开1／4～1圈，再旋转导杆以调节其高度，调好后请拧紧这个螺母。图4（b）为固定导杆（图2中2、3号导杆和图5中4、5号导杆），在调节时用起子先松开导杆上边螺钉1～3圈，再旋转导杆以调节导杆高度，调完后要拧紧这个螺钉。图4（c）是供带张力调节器，在调节时先松开支架中间两个螺钉1／4～1／2圈，然后旋转支架顶上的螺钉，以调节导杆脚的倾角，调完后请拧紧这两个螺钉。
3．音频磁头高度的调整：当磁带通路调整后，音频磁头与音频磁迹的相对位置就要发生变化。如机器的音频磁头高度不对，放映用别的录象机录制的带子时，音频信噪比将恶化而无法听，因此必须进行此项调整，其调整步骤如下：

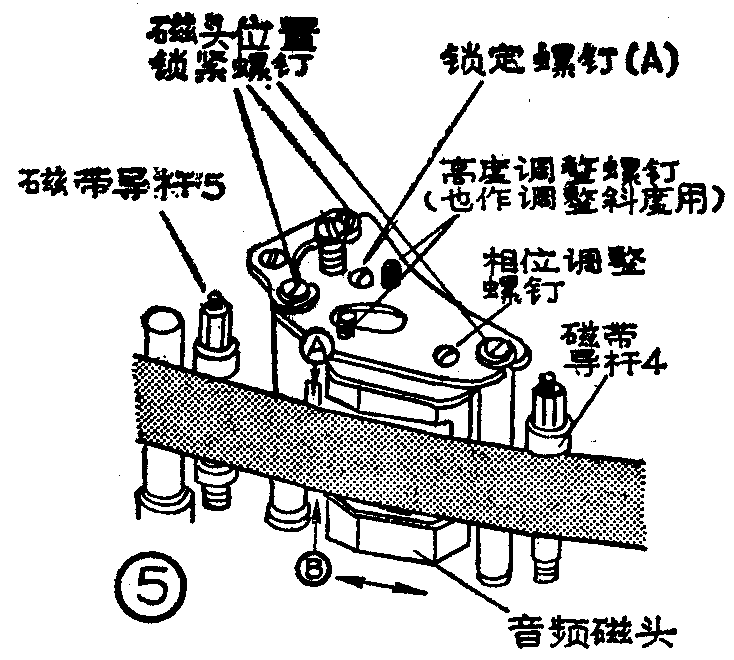

（1）把晶体管毫伏表接到录象机音频输出通道1的插口，再播放测试磁带1KHz段。在图5所示的置处，按箭头所指的方向轻轻按下磁带，从毫伏表上观察音频输出电平的增加不应大于0.5dB。如果超过0.5dB，请拧松锁定螺钉（A），同时旋转两个高度调整螺钉，反时针方向慢慢旋转少许，并观察毫伏表的指示，直到增加的电平在0.5dB范围以内为止。把毫伏表再接到录象机音频输出通道2，同样放测试带1KHz段，在图5中置轻轻向上推磁带，与此同时观看毫伏表上指示的增加电平若大于0.5dB，请拧松锁定螺钉（A），顺时针方向旋转高度调整螺钉，直到增加的电平在0.5dB以内时为止。因两次施转高度调整螺钉方向相反，故要反复调几次直到合格为止，最后上紧锁定螺钉（A）。
4.音频相位调整：音频磁头高度调整合格后，还必须进行音频相位调整，其步骤如下：

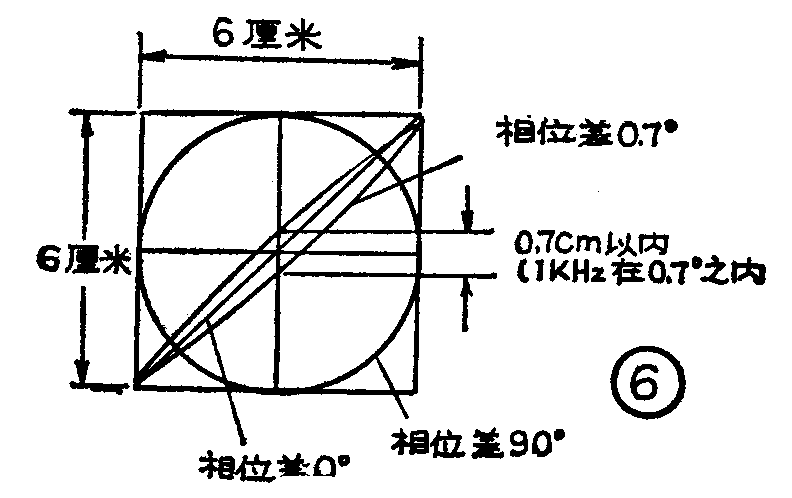

（1）播放测试带1KHz部分，将录象机线路输出端子CH—1和CH—2，用电缆分别接到示波器的水平和垂直输入端，此时示波器屏上出现李沙育图形，如图6所示。把示波器屏上图形的水平和垂直幅度调至6厘米，如果图中显示的是圆则表示相位差90°，如果显示的图中是由两根弧线构成的椭圆，则它表示相位差为0.7度，从圆心量两弧线间的垂直距离为0.7厘米。通常检查圆心位置处两条弧线之间的垂直距离在0.7厘米之内就为合格。如果大于0.7厘米时就需调整，请松开磁头位置锁紧螺钉（图5），调整相位调整螺钉（图5），使该值正确。调整完毕后将磁头位置锁紧螺钉旋紧，并观察李沙育图形，因为有时旋锁紧螺钉时，会造成相移，如果超过规定值则应重新调整。
（2）播放测试带的10KHz部分，观查李沙育图形，相位差应小于90度，否则应按上述方法作相应的调整。
5．音频／控制磁头位置调整：如果音频／控制磁头位置不正确，则不同机器录制的磁带就不能互换。更换上磁鼓、磁鼓组件或是音频／控制磁头后，都需进行本项调整。
（1）将示波器输入端接到印制板PS—8的测试点TP—6，再从PS—8的测试点TP—514引出信号接到示波器外触发（正极性），使示波器的水平扫描速度为2ms／cm。将录象机扭曲校正（SKEW）旋钮旋至中央有锁卡位置，再播放测试磁带彩条或黑白测试卡部分。
（2）将寻迹旋钮转至中间（锁卡位置）时，测试点TP—6输出信号波形幅度是否为最大，否则，就要松开图5所示的3个磁头位置锁紧螺钉，沿图5下边水平箭头方向左右来回微调音频／控制磁头位置，使测试点TP—6输出的信号幅度为最大时为止。调好后拧紧磁头位置锁紧螺钉。（马喜廷 孟平）
