本文介绍的立体声前置放大器能对各种输入信号进行加工、改善和均衡，具有多种调节功能，特别适合音乐茶座、舞厅等文娱场所和家庭欣赏音乐使用。该机的主要特点如下：①可供话筒、唱机、调谐器、录音机和其他立体声线路信号输入，由开关转换信号源；②能配用电磁式立体声拾音器；③有专门的话筒前置放大器，可对话筒信号单独调节，然后再与其他信号混合；④等响度音量控制，有响度补偿开关；⑤内置双10段（倍频程定点）立体声房间均衡器；⑥全部调节电位器均为直滑式，能直观地反映调节特性；⑦最大输出电压在5伏以上，可驱动各种功率放大器。
图1是本机的电原理图，该图只绘出了一个声道的放大电路，另一声道与它完全相同。IC\(_{1}\)是电磁式拾音器前置放大器，它通过R9～R\(_{11}\)、C9～C\(_{1}\)0对唱片录音频率特性加以补偿。K1是信号选择开关，IC\(_{1}\)的输出和其他各种输入信号通过K1选择后，送入等响度音量控制电位器W\(_{2}\)。W2的抽头接有响度补偿开关K\(_{2}\)，当K2拨到A时，C\(_{6}\)、C7、R\(_{7}\)接入电路，使小音量时的高、低频都得到相对提升，达到响度补偿的目的。如把K2拨到B，有关元件便不起作用，响度补偿取消。左、右声道的音量平衡由W\(_{3}\)调节。
BG\(_{1}\)是话筒前置放大器，其输出端接有电位器W1，作音量调整。IC\(_{2}\)是混合放大器，从W1来的话筒信号送到IC\(_{2}\)的反相输入端，其它信号则从IC2的正向输入端输入，它们经IC\(_{2}\)混合放大后，便送入10段房间特性均衡器，然后由IC3输出。

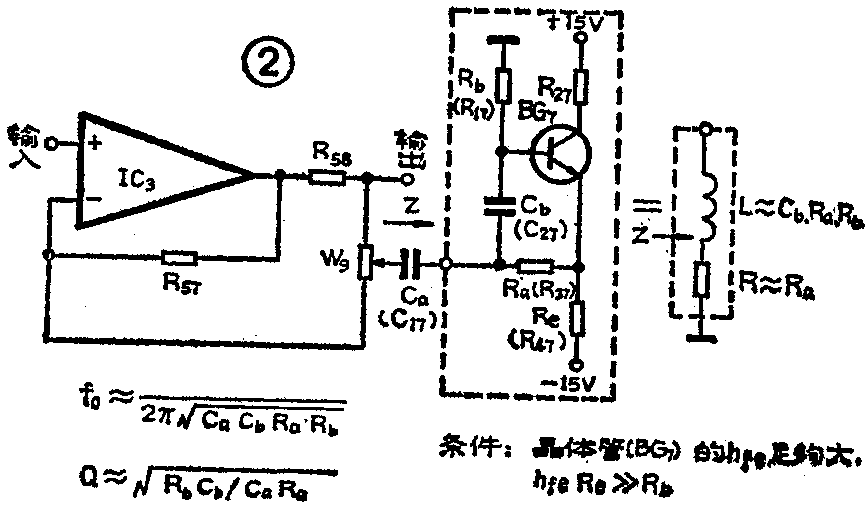

本机所用的房间特性均衡电路由集成电路与分立元件混合组成，各均衡点的频率间隔为1倍频程，均衡量±12分贝。IC\(_{3}\)是该均衡电路的放大器，BG2～BG\(_{11}\)分别与R12～R\(_{21}\)、R32～R\(_{41}\)、C22～C\(_{31}\)等阻容元件组成各频段的模拟电感，它与C12～C\(_{21}\)分别串联，构成10组谐振频率不同的串联谐振电路。以1千赫频段为例，电路如图2，图中的虚线部分相当于一个电感与电阻串联。当所用晶体管的hfe足够大，h\(_{fe}\)Re》Rb时，该谐振电路L、R、fo和Q的计算式如图中所示。
本机的±15伏电源由稳压电路供给，BG\(_{12}\)、BG13是调整管，Dw\(_{1}\)、Dw2是稳压管。该电路允许的输入电压范围是±18～50伏，由配用的扩音机提供。如果希望本机能独立使用，可加装图3所示的整流器。
图1所用的1458型集成电路是双运算放大器，其中的两个运放分别供左、右声道使用。这种运放不用外接补偿元件，使用十分方便。如改用输入级为场效应管的TL062、072、082等，高频特性会更好。这类双运放的引出脚排列与1458相同，可直接代用。另外，如手头上有SF324、LM324等通用运放集成电路，也可以代用。本机放大和均衡电路的晶体管全部采用低噪声、高放大系数管9014，它的h\(_{fe}\)＞300。如改用普通晶体管的话，均衡点的频率及调节量会有少许偏差。电源调整管D10和CD10分别是NPN和PNP型的塑封大功率管，不加散热器时的Pc=1瓦，可用3DG12、3CG23等Pc在500毫瓦以上的中功率管代替。
唱片特性补偿和房间均衡网络所用的R、C元件，其误差应在5％以内。均衡电路各调节电位器要求其机械调节中点与阻值中点尽量吻合，以减少调节误差。
本放大器共有两块印刷电路板：放大电路板和控制电位器板。它们通过支架组合在一起，各电位器直接焊在印刷电路板上，安装、检修都方便。
本机只要所用元件符合要求，焊接无误，实际上无需调整就能工作。使用中如发现某一部分的工作不正常，一般只需检查该部分的元件有无损坏就行。
与本放大器配合使用的功率放大器可采用各种形式。新配置时最好选用OCL功放板，因它的电源供电方式与本放大器一致，配接较方便。这类OCL功放板在《仿真四声道立体声扩音机》一文中有详细介绍，见本刊1985年第3、4期。（新力）
