（李万隆）图4是输入接口电路图。当被测点为高电平时，此电路使J\(_{1}\)、J2短接（相当于按下7键）；当被测点为低电平时，此电路能使J\(_{3}\)、J4短接（相当于按下ENTER键）。应用前述INPUT指令就能自动将控制信号写入计算机。

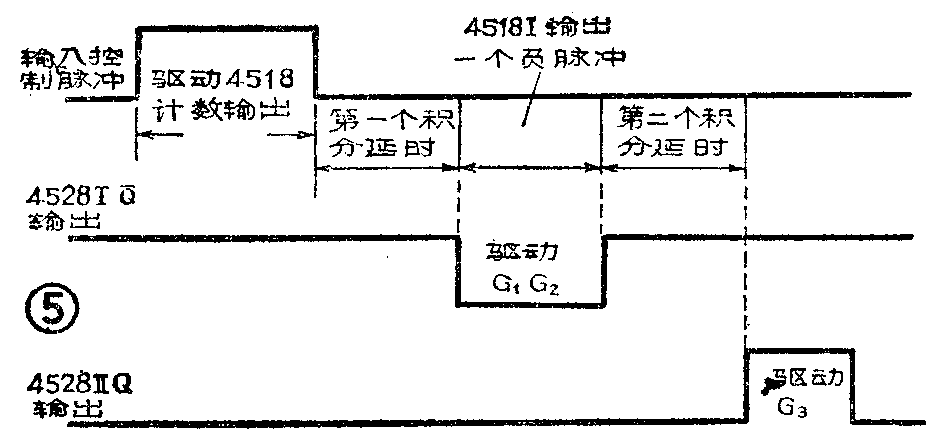

电路中使用了一片CD4016四双向模拟开关，一片CD4528双单稳态触发器。先分析一下硬件电路：每当外电路的被测点送来一个脉冲，便可向计算机送入一个0或7；若被测点是高电平，则会自动输入一个7；若检测点是低电平就会向计算机输入一个0。由预定程序（后面要讲）操纵计算机输出控制脉冲，从输入接口电路的CP端送进。各个脉冲分别控制接通各个被测点1～8，第1～7个脉冲对应D\(_{1}\)～D7，第8个脉冲对应D\(_{0}\)。现以D1点为例分析电路工作过程。当第1个输入脉冲的高电平到达CP后，CD4518的Q\(_{3}\)、Q2、Q\(_{1}\)输出为001，送至4051的C、B、A选择端，选中接通输入端D1。这个脉冲同时经R\(_{1}\)C1送到触发器4528，脉冲的下降沿起触发作用。4528Ⅰ的Q端在触发前为1电平，触发后为0电平，触发器的输出送到4051的E端，使被测点D\(_{1}\)的信号由S端送出。若D1为高电平，则S端也输出高电平，驱动4016的G\(_{1}\)使D1和S\(_{1}\)端短接，将7键接通，使7键的信号自动输入计算机。若D1为低电平，则S输出0电平，使或非门输出1电平，驱动G\(_{2}\)使D2S\(_{2}\)接通，将0键的信号输入计算机。当4528Ⅰ的输出脉冲变为高电平时，该脉冲的上升沿将触发4528Ⅱ，使G3为高电平。将D\(_{3}\)S3接通，相当于按下ENTER键，把检测到的数据自动输入计算机。这个过程的软件程序，实际上就是一个INPUT A键盘输入语句，用图4的电路代替了手动输入数据的过程。这个电路的巧妙之处就是利用了4582单稳态触发器具有上升沿和下降沿触发的功能，并且利用了它的同相和反相输出端，将信号延时做为CD4016和G\(_{1}\)、G2、G\(_{3}\)的分时输出控制脉冲，这个过程的时序图如图5所示。当输入控制脉冲到来后，经C1R\(_{1}\)组成的积分电路延时后，送到4528Ⅰ使4528Ⅰ的Q-端输出一个负脉冲，这个负脉冲经C2、R\(_{2}\)延时后驱动4528Ⅱ使其Q端输出正脉冲击驱动CD4016。
图6是输入接口的软件框图。下面的程序就是按图6编写的。
5 DIM C（8）
10 FOR Ⅰ=1TO8
20 RMTOFF∶WAIT∶50∶ROMTON
30 INPUT C（I）
40 NEXT Ⅰ
这个程序从10句到40句共循环8次，使完成了D\(_{0}\)—D78个点的检测。得到8个检测量C（1）～C（8）：根据各检测点的信号电平是0或1，就可知道被测点的状态。这样便可利用IF—THEN语句转向各自对应的服务程序去处理。
结合上面的内容在这里给出一个具有输入接口和输出接口的总电路，如图7所示。输出部分和图1基本一样；输入部分和图4略有不同：主要是4051Ⅱ的E端加了一个与非门，这个与非门输入端受片选信号Q′\(_{2}\)的控制，只有在Q′2为高电平时，才能使输入触发脉冲通过该门，使4051Ⅱ工作。由于增加了此与非门，原4528Ⅰ由Q-输出改为Q输出，这样才能和原电路相适应。这里4051Ⅰ、4052Ⅱ的片选由Q′\(_{1}\)和Q′2产生，Q′\(_{2}\)Q′1=01时4051Ⅰ工作，Q′\(_{2}\)Q′1＝10时4051Ⅱ工作。

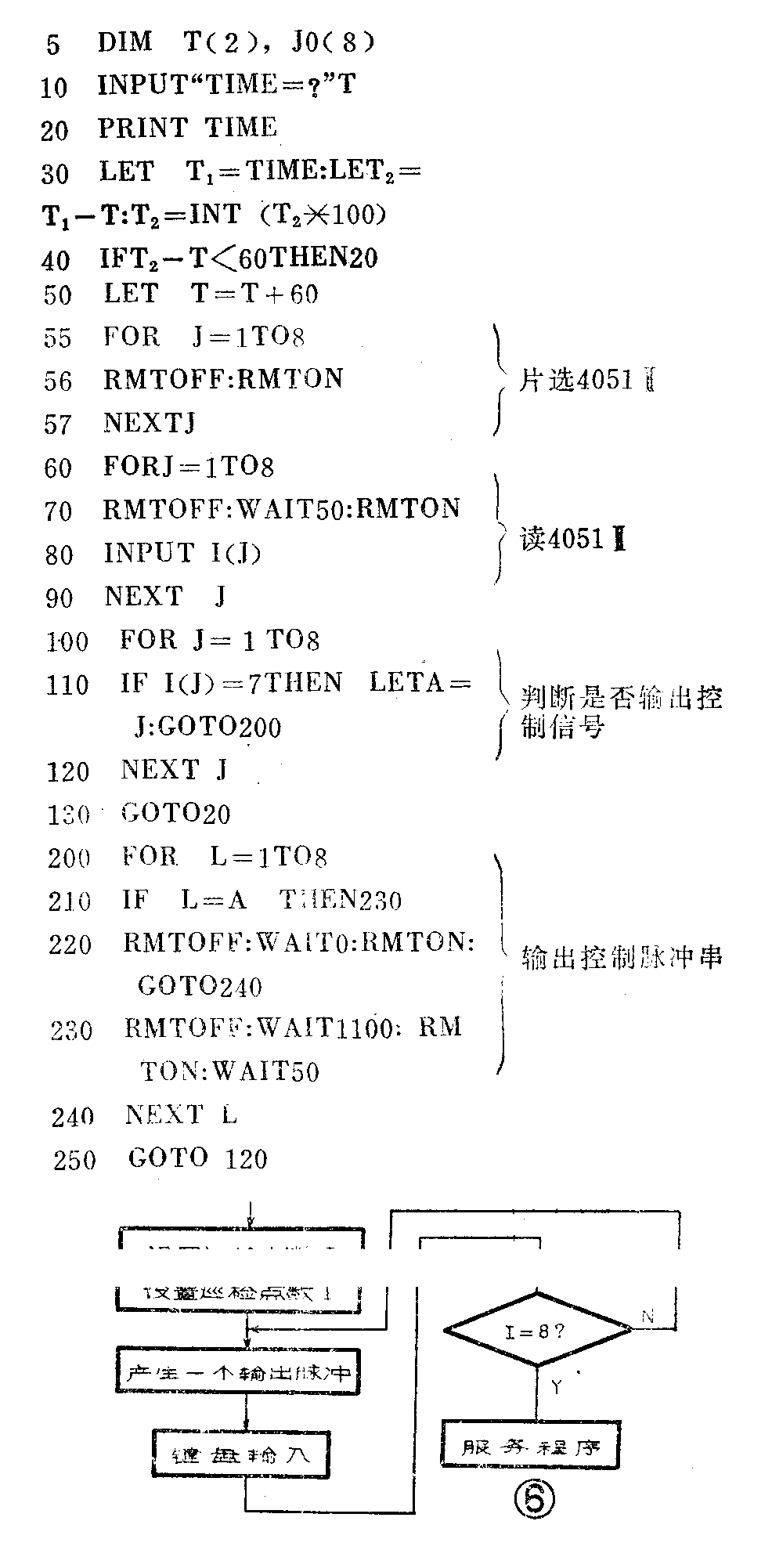

假设有一组被控对象，要求每小时对七个被测点检测一遍。根据检测结果，去控制相应的执行机构。在程序中用Ⅰ（1）～Ⅰ（7）表示被测点，输出变量用q（1）～q（7）表示。下面给出控制程序。
