几种数字时钟集成电路的基本功能（续）

它的外形与引脚排列见图4，功能与TMS3450不同点：预置59分钟睡眠定时；全部计数器可复位；快和慢设置控制；消除开机时的错误显示。

功能说明

时间设置输入：具有快和慢两种时间设置输入端。

输出公共源连接：所有显示驱动器都是共源连接，此脚应连接到Vss。

它与MM5387AA／N电气上完全相同，只是引脚排列为镜象关系，即以器件中轴线为对称轴左右引脚的功能互换，目的是为设计印刷电路时布局方便。

电气上与MM5387基本相同，不同点是：有暗／亮显示控制能力；LED发光管和荧光管均可驱动。

与TMS1951相同的器件还有TMS1952、TMS1943，这里就不详细介绍了。

功能与TMS1951相同。

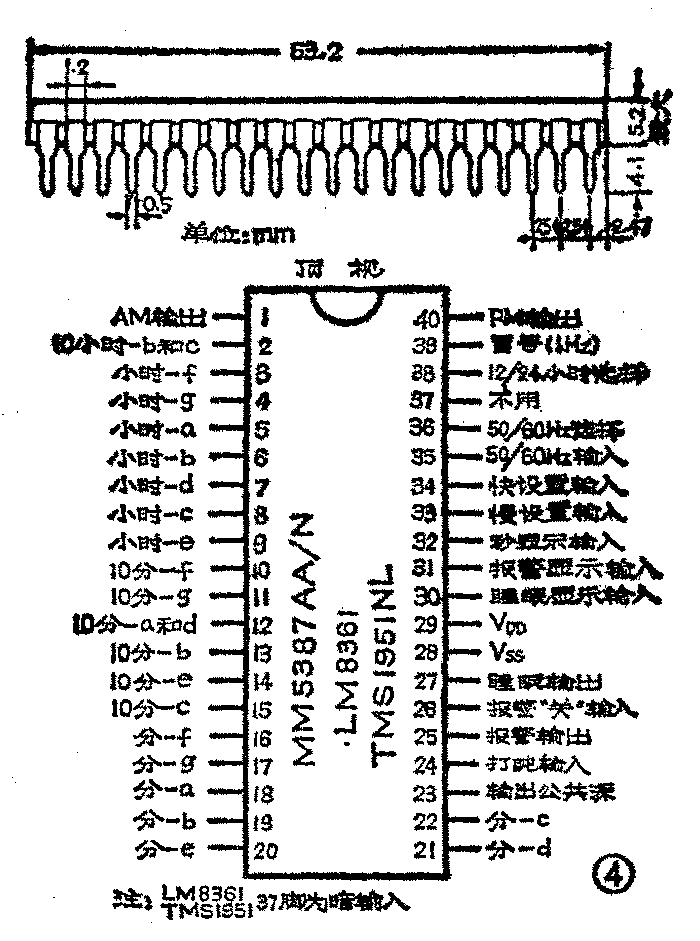

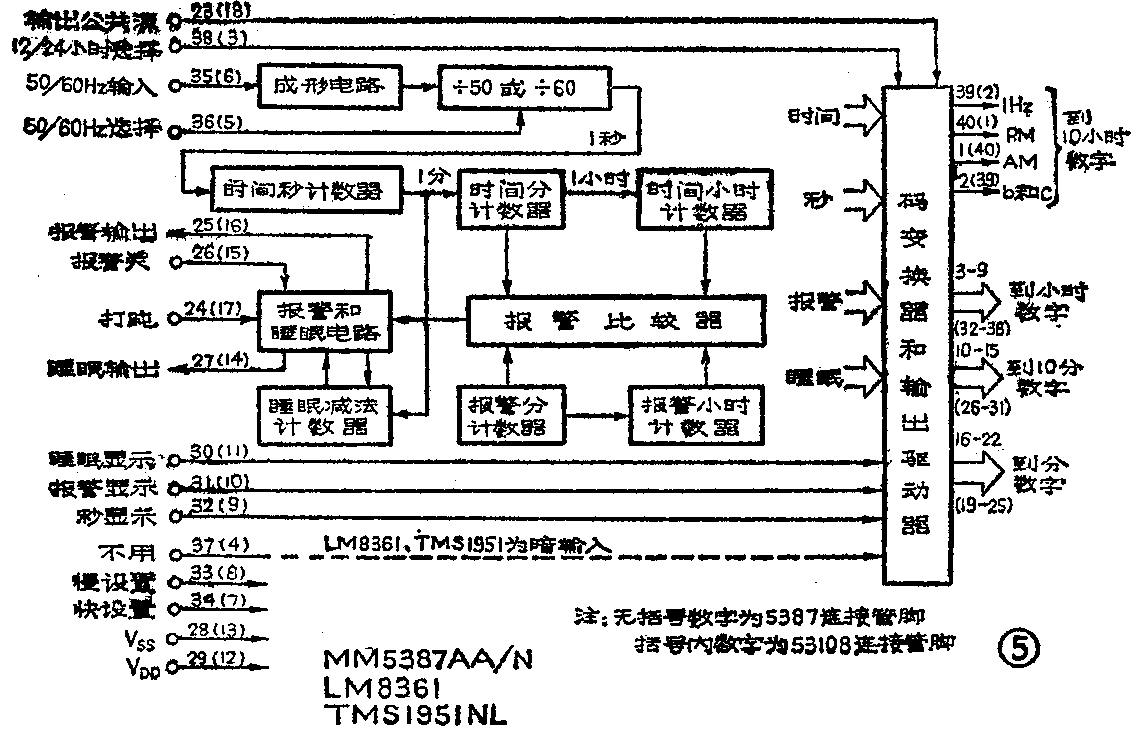

以上4种集成电路的外形和引脚排列见图4。等效原理框图见图5。应用电路见图6。

功能与TMS3450NL不同点是：具有两个报警系统；可显示月、日期（可用“打盹输入”按键读出）和时间；可预置59分钟睡眠定时；可熄灭显示；有时钟噪音消除器（抑制收音机对时钟的干扰）。

LM8363D可驱动LED发光管；LM8363DH可驱动荧光显示管。

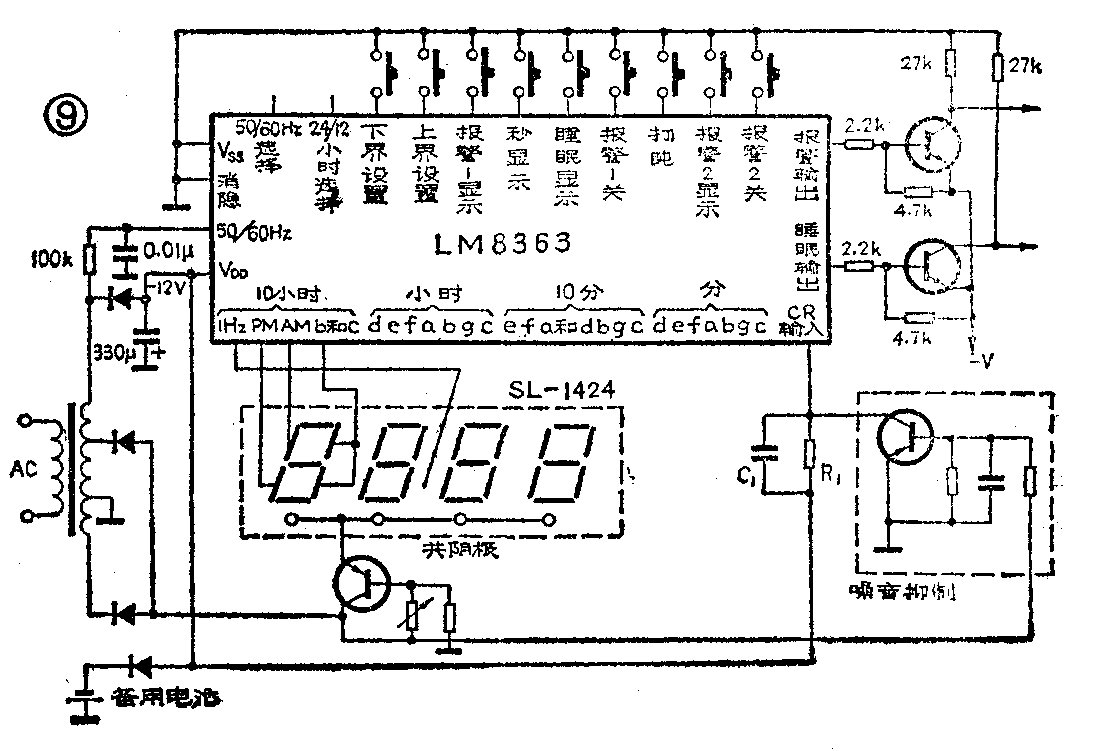

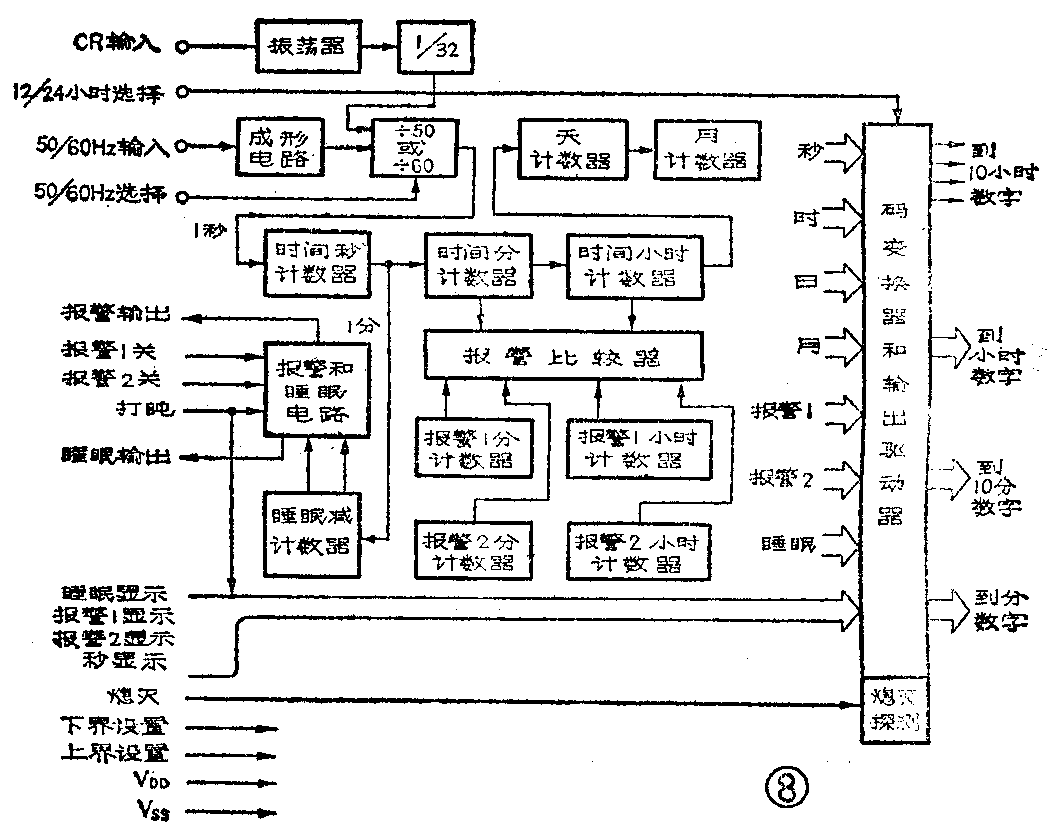

LM8363的引脚排列见图7。等效原理框图见图8。应用电路见图9，此集成电路在停电后备用振荡器所要求的R\(_{1}\)和C1的数值，如下所述：60Hz选择档，R\(_{1}\)为130K，C1为0.0068μ，fo为1.92kHz；50kHz选择档，R\(_{1}\)为150K，C1为0.0068μ，fo为1.6kHz。

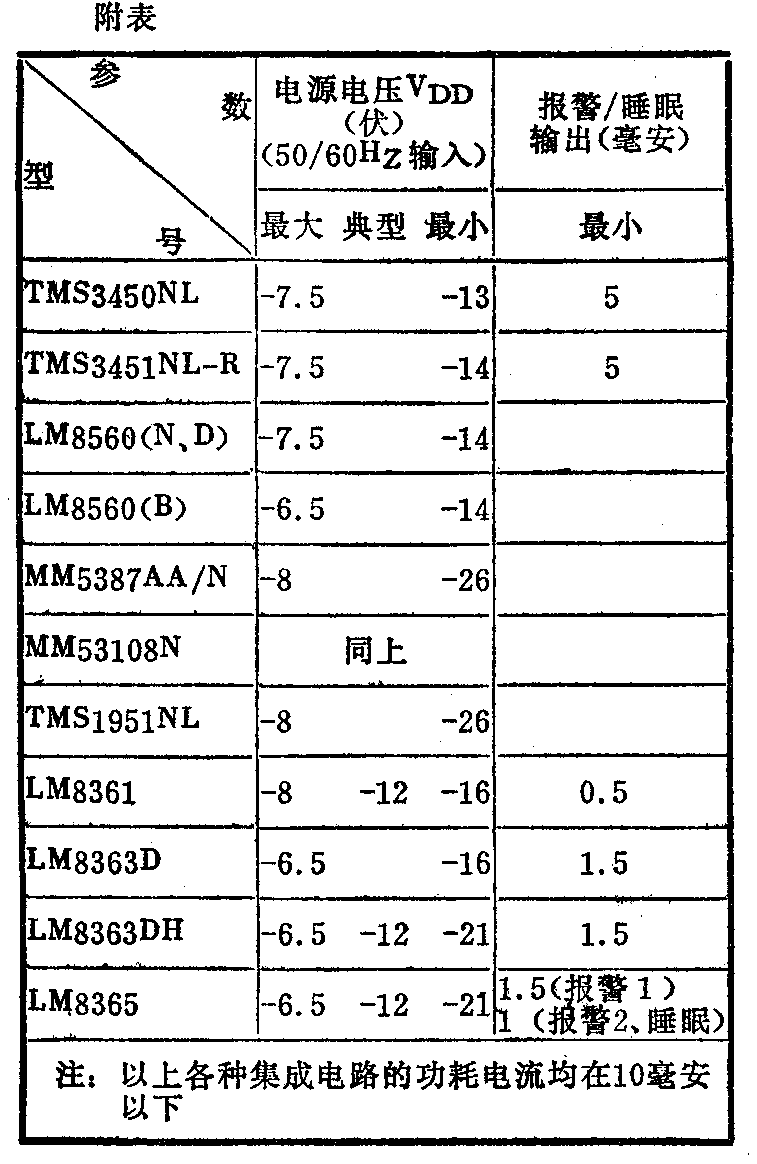

现把几种时钟集成电路的主要参数列入左表内，供读者参考。(钟 星)
