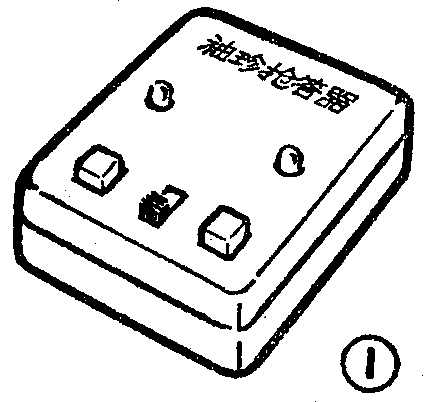

这只抢答器体积只有一只半火柴盒大见图1，所以称它为袖珍抢答器。
当裁判员拨动开关接通电源后，便可宣布抢答开始。这时，如果甲方先按下自己的抢答按钮，红色发光二极管发光，同时伴有音响声发出。而这时乙方即使按下自己的抢答按钮，抢答器也不会作出反应。同样，如果是乙方先按下按钮，会有一只绿色发光二极管发光、也伴有音响声发出。裁判员根据抢答器上发光二极管的色彩，就可以判断出哪一方获得了抢答优先权。抢答结束后，由裁判员拨动电源开关，先断开，再接通，就可以进行下一次抢答了。
电路原理

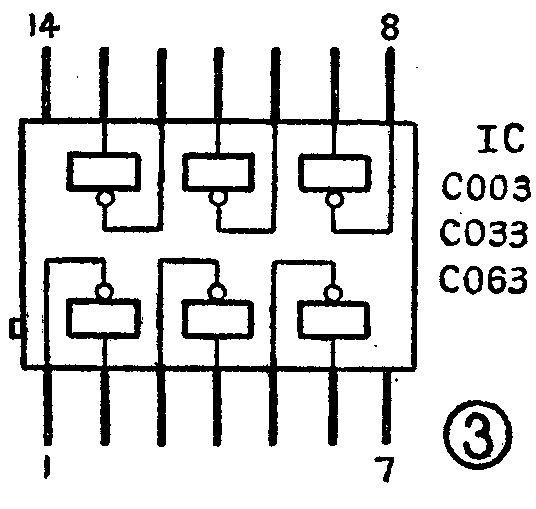

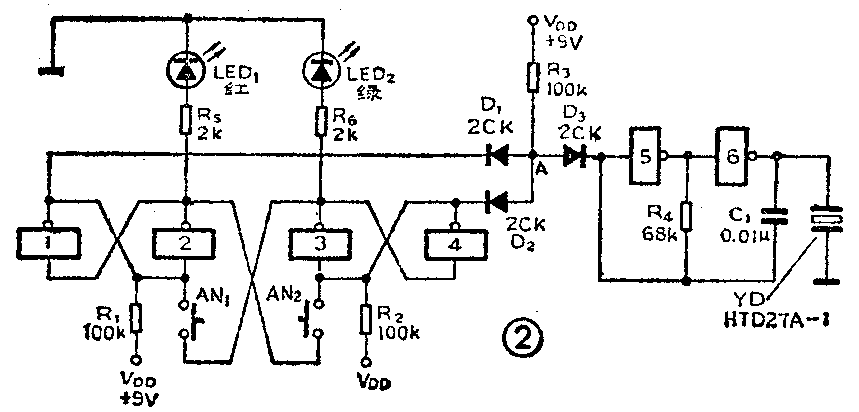

袖珍抢答器的电路见图2。它使用了一块CMOS数字集成电路CO33（或用CO03、CO63）。电路里含有六个非门，见图3。其中非门1、2构成一个RS触发器，非门3、4构成另一个RS触发器，非门5、6和R\(_{4}\)、C1构成频率为1kHz的多谐振荡器，D\(_{1}\)、D2、R\(_{3}\)构成二极管或门（负逻辑)。压电陶瓷片YD作为发声元件。
平时非门2和3的输入端分别通过R\(_{1}\)和R2接到V\(_{DD}\)（＋9V），因此它们的输出端都是低电平，所以LED1与LED\(_{2}\)均不发光。同时，由于非门1和4的输入端分别和非门2和3的输出端相连，所以此时非门1和4均输出高电平，导致D1和D\(_{2}\)都截止。而D3正极通过R\(_{3}\)接电源正极，放D3导通，将非门5的输入端箝制在高电平上，振荡器停振，压电陶瓷片不发声。
如果抢答按钮AN\(_{1}\)先被按下，非门3输出的低电平就被加到非门2的输入端上，使非门2输出高电平而非门1输出低电平。由于非门1的输出端和非门2的输入端相连，这时即使放开AN1，非门2的输入端也仍为低电平。
由于非门2输出高电平，故LED\(_{1}\)发红光，同时非门1输出低电平，D1导通，A点为低电平，故D\(_{3}\)截止，解除了对非门5、6构成的多谐振荡器的箝制，所以振荡器起振，压电片发出声响。这时，即使AN2被按下，都只能向非门3输入高电平，所以非门3仍然输出低电平，LED\(_{2}\)仍不发光。反之，如果AN2先被按下，情况也相似。
制作安装

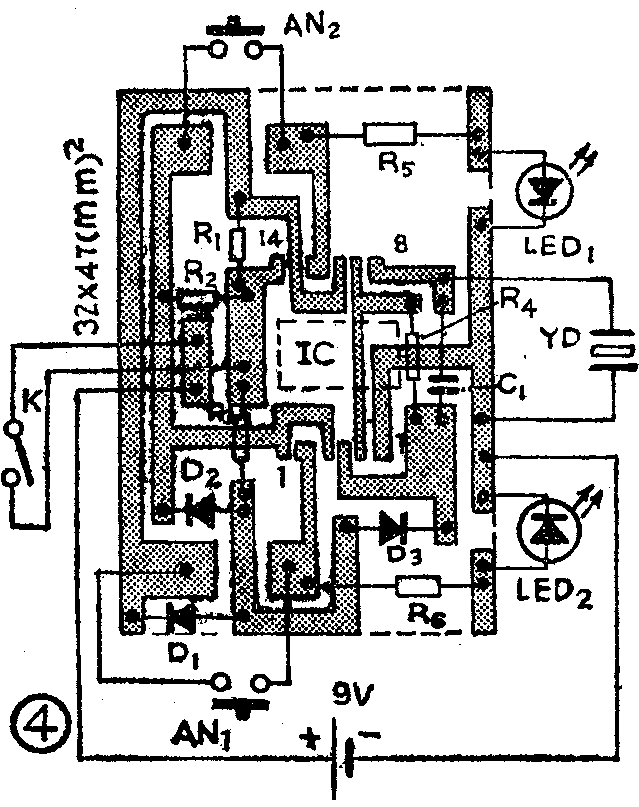

图4是抢答器的印制电路板图（1：1）。本抢答器除压电片外，全部元器件都焊装在有铜箔这一面，因此印制板不必钻孔。

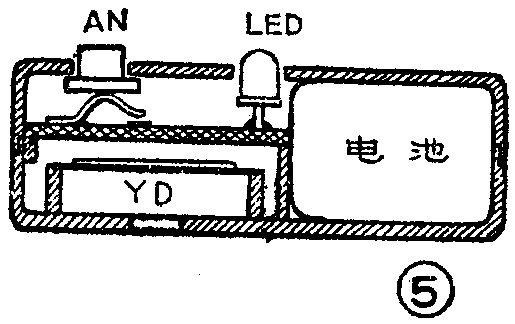

外壳用薄塑料板或有机玻璃板制作。在盒底粘一只外径27毫米、高度6毫米的薄圆环，在正对圆环中心的盒底上开一个直径为6毫米的圆孔，以使压电片发出的声音能够传出。焊好后，用环氧树脂或万能胶把压电片粘牢在圆环上，见图5。按钮开关和拨动开关也可用磷钢片和塑料块自制。
这只抢答器安装好后，只要接线无误不需调试便可使用。改变多谐振荡器的电阻或电容的数值，可改变音调。增加它们的数值，音调就会降低；反之，音调则升高。因CMOS门电路的输出驱动电流较小，应将发光二极管的电流限制在4毫安以下。为了缩小体积本装置来用9伏积层电池。(李光宇)
