有一个天津产的“长城”牌石英挂钟机械轮系不“走”，但秒针会微微抖动。经检查分析，确认CMOS集成电路损坏，本人将电子电路巧妙组合起来，修复了“死钟”，现在运行正常，准确如新。
故障分析

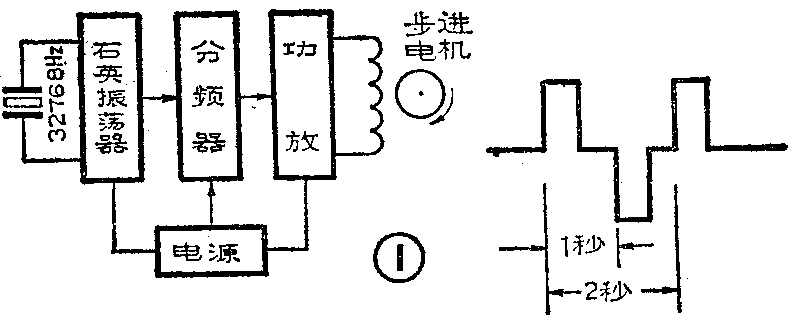

图1是这种石英钟的原理方框图及波形图。高稳定度的石英振荡器保证走时的精度。振荡器输出的信号经分频、功放，形成对称的秒脉冲，向步进电机定子线圈提供如图中所示的驱动脉冲，使转子齿轮以每秒180°的速度旋转。

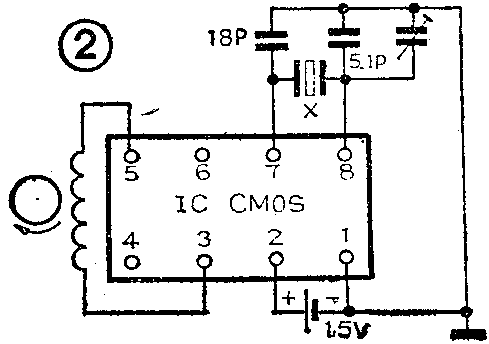

图2是这种石英钟的电路图。对这台“死钟”检查时，实际测得IC第3脚每2秒输出一个正脉冲，幅度大约为0.8V。IC第5脚无输出，电机线圈上的波形见图3，显然比图1所示的标准波形少了一系列负向脉冲。
由此可断定，该钟的振荡电路没问题，故障出在IC内部的功放级。它仅输出正向脉冲；故只能使转子齿轮在“死点”上微微抖动，秒针也就随之抖动。
修复办法

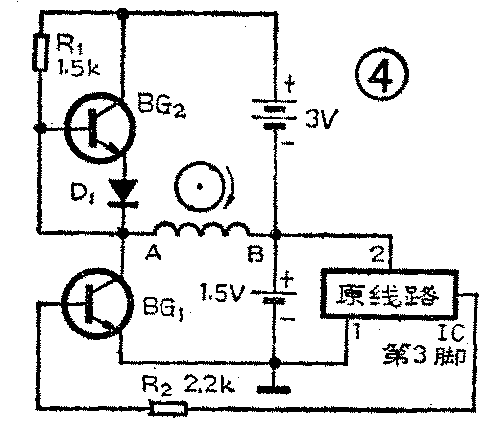

由上述分析得知，如能在2秒的周期内，使步进电机定子线圈得到一正一负的对称方波，并且幅度足够，就可以正常运转。据此，设计出了图4的电路。

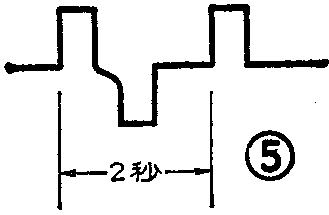

该电路工作原理如下：原线路IC第3脚输出信号（波形见图3）经R\(_{2}\)送至BG1基极，当正脉冲（＞0.7V)到来时，BG\(_{1}\)导通。由于BG2基极与BG\(_{1}\)集电极同电位，都近似于0伏，故BG2截止。此时由原机1.5V电池向步进电机线圈供电，B端为正、A端为负。当BG\(_{1}\)基极输入低电平时，BG1截止，BG\(_{2}\)通过R1获得偏置而导通，由3V辅助电源向步进电机的线圈供电，B端为负、A端为正。BG\(_{2}\)导通瞬间，D1的正向压降又迫使它迅速转为截止，这就减小了脉冲宽度，降低了电源消耗。步进电机线圈上实际电压波形如图5所示。
这样就实现了在每2秒的周期内，步进电机定于得到一组双向脉冲，虽不很对称，但它作用的结果，仍然是每2秒钟使转子旋转一圈，通过机械传动，使秒针走两格，恢复了时钟的功能。
元件与装配
该电路对元器件无特殊要求。BG\(_{1}\)、BG2选用3DG、3DK或3DX型晶体管，β为50左右。D\(_{1}\)为2CP型硅二极管。考虑到BG2导通时的饱和压降约0.4V，D\(_{1}\)导通时的正向压降约0.6V，二者加起来为1V左右，辅助电源选用3V是合适的。
将原印制板上IC第3、5脚与定子线圈连接的铜箔割断，其它不动。再将定子线圈接入辅助电路。该辅助电路仅五个元件，不用印制板装配，将元件本身的引线相互联接，然后封固在表壳后面的空间内，用细导线同原机印制板相连即可。（詹永丰）
