本文介绍一种只用琴键开关组合连线，来控制数字笔划指示灯的简易装置。本装置还可改制成球场计分器。
工作原理

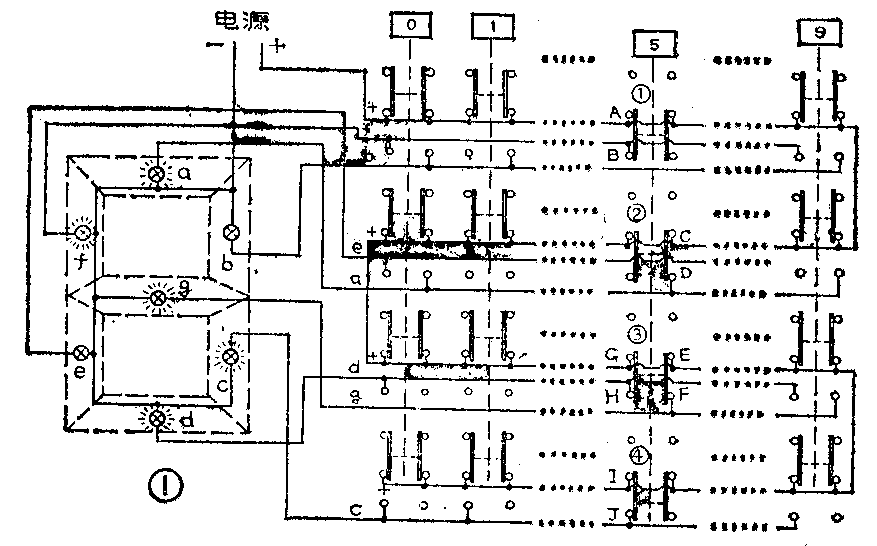

数码显示每位数字可制成七段笔划，利用七段的不同组合，便可组成“0”至“9”十个数字，见图1。例如显示“5”时，只要a、c、d、f、g这几段加上电压，指示灯发光；而其它几段因未加电压不会发光，数字“5”便可以显示出来。
具体方法是用八刀两位琴键开关组合连接，再连接到数字笔划各段中。电路如图1所示。若键“5”按下时，则键“5”的第①组刀左侧接点A与B接通，电流从正极经f段指示灯到负极，f段灯亮。同时，键“5”的第②组刀右侧接点C与D接通，电流经a段灯到负极，a段发光。键“5”的第③组刀左侧接点G与H，右侧接点E与F均接通，电流分别经d段灯，g段灯构成回路而发光。键“5”的第④组刀左侧接点I与J接通，c段灯亮。此时f、a、d、g、c各段灯均亮，数字“5”就显示出来了。在“5”键按下的同时，其它各笔段灯均脱离电路，无电流通过，所以不亮。按下其它数字键时，道理与上相同。
琴键开关是一个整体，有10个按钮，每个按钮为8刀2掷开关，型号为8×2——10H，琴键上的实际连线见图2。
数码显示板的制作

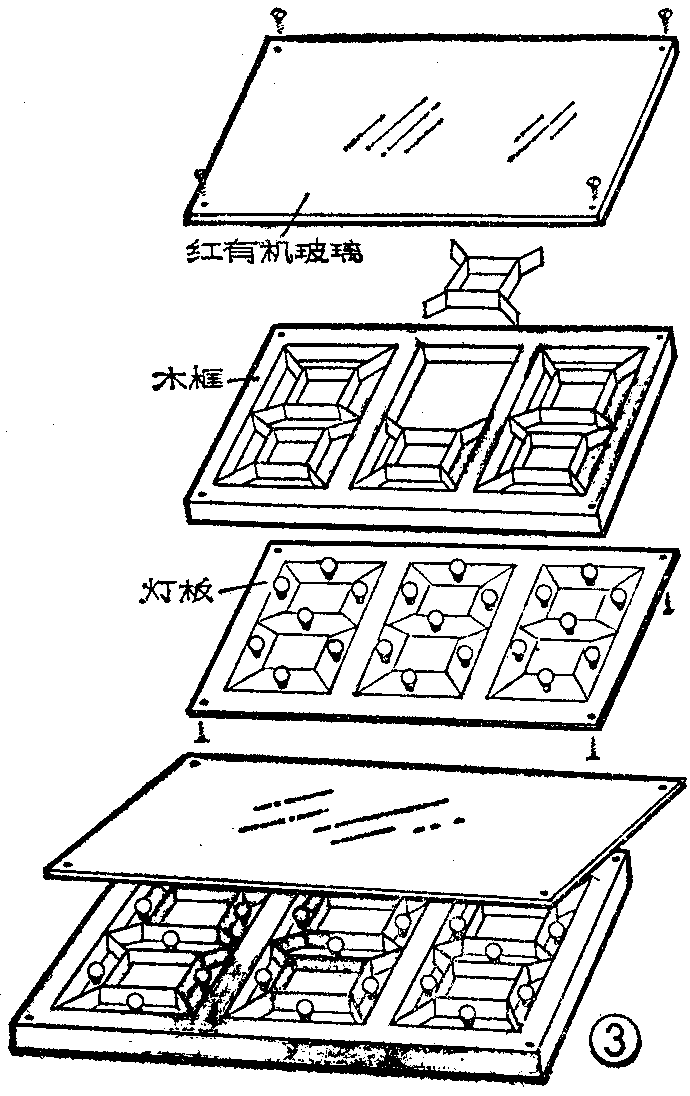

每块显示板由3位数字组成，见图3。做一木框架，等分三份，隔两道木条。每个小框内为一个数字，小框中用铁皮做成两个如图示形状的框架，对接插入框中。其厚度与木框相同。再用与木框同样大小的铁板或其它材料做一个灯板，在数字的每段笔划中间位置处钻孔，装上灯座和灯泡，将灯板固定在木框下面。将各段笔划灯泡的引线分别接到相应的琴键开关上，参看图2。木框的表面用同样大小的红色透明有机玻璃蒙上。为了使光均匀柔和，可在有机玻璃下夹一张薄白纸。或直接把透明玻璃镶在木框上，在玻璃下粘一层红色玻璃纸也行。（高维洲）
