本文以昆仑B3110型电视机为例，介绍其场扫描电路的检修方法。μPC1031H2集成电路的原理框图如图1所示，其内部可分为振荡和放大输出两大部分。外接电容C\(_{5}\)07是连接这两部分电路的耦合电容。这部分电路的故障现象有：水平一条亮线；场幅缩小；场线性不良；场不同步等。具体检修方法：（1）测量集成电路⑤、④、③、①脚的对地电压，⑤脚电压为0.57V，④脚电压为6.5V，③脚电压为9.5V，①脚电压为5V。（2）检查外围电路中的电容C508、C\(_{5}\)05、C507、C\(_{5}\)09、C511、C\(_{5}\)04、C506是否有击穿或短路、开路现象，电阻VR\(_{5}\)01、R505、R\(_{5}\)06、R504是否有开焊或虚焊现象。如果检查外围电路确认没有问题，而集成块的⑤脚电压过高或过低，则说明集成块中的振荡部分有问题。如果集成块①脚电压异常，则说明集成块中的放大输出部分有问题。（3）从电源变压器的次极引线，再串接上一个50μF以上的电容器，给集成块的⑦脚注入0.3～0.5V的交流电压，若此时光栅能展开。则说明故障在振荡部分，若光栅不能展开，则说明故障在放大输出部分。（4）把集成块②脚从电路板焊下来，串入一只500A的电流表进行测量，正常时，电流在200mA左右，如果大于500mA，则说明故障在放大输出部分。这时集成块表面很热。

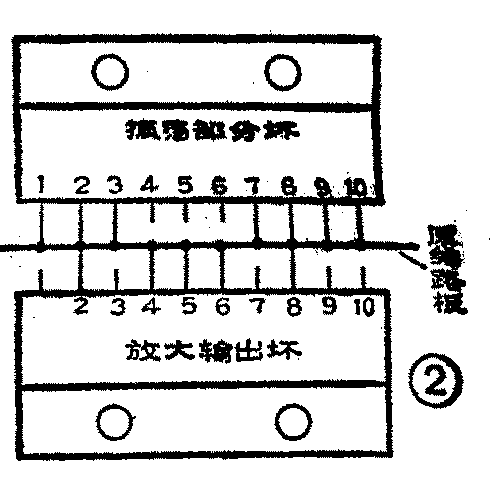

在正常使用中，集成块中放大输出部分损坏的故障例子比较多，如果换上一块新的，不太经济。本人经过实践，发现在市场上买来的μPC1031H2集成块的次品，一般都是振荡部分不好，而放大输出部分没有问题，因此，我们可以买一只次品的μPC103lH2集成块，利用它的放大输出部分。具体做法：将次品集成块的④、⑤、⑥脚剪去，焊在原线路板的正面，即原来μPC103lH2集成块的位置，以便安装原来的散热器。原来损坏的集成块，从电路板上拆下来，剪掉①、③、⑦、⑨、⑩脚，焊到线路板的反面，焊好后弯倒，以便装入机壳。具体安装，焊接可参看图2。这种代换方法比较简单，效果很好，如果读者遇到这样的问题不妨试试。(李宗府)
